МСМ метод для анализа Mn1.4PtSn: Исследование магнитных носителей для антискирмионов

ЯНВ242022

Скирмионы и антискирмионы – это квазичастицы, основанные на топологическом расположении спинов. Из-за небольшого размера и высокой стабильности они изучаются для применения в области спинтроники, включая хранение и передачу данных с высокой плотностью, а также нейроморфные вычисления [1, 2].

Данная статья, основанная на публикациях Суханова и др.: «Анизотропная фрактальная картина магнитных доменов в объеме Mn1.4PtSn» и Zuniga Cespedes и др.: «Критическое соотношение сторон образца и зависимость от магнитного поля для образования антискирмиона в монокристаллах Mn1.4PtSn», фокусируется на геометрическом влиянии на образование антискирмиона в тетрагональном соединении Гейслера Mn1.4PtSn [3, 4]. С помощью магнитно-силовой микроскопии (МСМ) исследователи смогли увидеть зависимое от толщины образование либо фрактальной структуры ферромагнитных доменов, либо структуры спиновой спирали в качестве шаблона для зарождения антискирмионов.

Введение

Согласно последним оценкам, в постоянно растущем цифровом мире мы уже производим 2.5×10¹⁸ байт данных за один день [5]. Этот ошеломляющий объем данных требует новых технологий хранения данных, чтобы остановить волну расширения информации. Здесь скирмионы и антискирмионы могут предоставить новые решения для меньшего и более быстрого хранения данных с повышенной энергоэффективностью [6]. Они представляют собой топологические спиновые структуры, организованные в виде небольших вихрей, которые действуют как квазичастицы в магнитной текстуре определенных материалов-хозяев [7]. Их размер может варьироваться от 100 мкм до 1 нм [8]. Из-за их размера, стабильности и реакции на внешние электрические или магнитные поля применение скирмионов и антискирмионов в спинтронике изучается для хранения и передачи данных с высокой плотностью, а также для нейроморфных вычислений [1, 2].

Антискирмионы наблюдались в тетрагональных соединениях Гейслера, включая Mn1.4PtSn. Для локального разрешения магнитных картин на этих соединениях и исследования их зависимости от геометрии образца требуется метод микроскопии с наноразмерным пространственным разрешением и высокой магнитной чувствительностью. Здесь магнитная силовая микроскопия (МСМ), доступная для всех исследовательских атомно-силовых микроскопов серии NX компании Park Systems, позволяет одновременно получать изображения топографии поверхности и магнитной структуры в реальном пространстве.

В МСМ используются намагниченные кантилеверы, которые позволяют получать изображения из-за их чувствительности к ван-дер-ваальсовым взаимодействиям и взаимодействиям магнитного зонда с образцом. И Ван-дер-Ваальсова, и магнитная силы измеряются по изменениям колебаний кантилевера либо из-за изменений амплитуды, либо из-за резонансной частоты [9]. Чтобы выделить их вклад в колебания кантилевера, МСМ использует различную зависимость Ван-дер-Ваальса и магнитной силы от расстояния. В непосредственной близости силы взаимодействия Ван-дер-Ваальса преобладают над силой зонд-образец, что позволяет отображать топографию. На больших расстояниях 50-500 нм короткодействующие ван-дер-ваальсовые взаимодействия становятся минимальными, а магнитные силы регулируют взаимодействие зонда с образцом. Соответственно, МСМ сканирует каждую линию дважды: первый проход для отображения топографии образца, а второй проход для отображения магнитной текстуры образца (см. рис. 1). Чтобы сохранить постоянное расстояние между зондом и образцом во время второго прохода, кантилевер следует ранее записанному топографическому профилю. Результирующий фазовый сдвиг колебаний предоставляет информацию о локальной магнитной поляризации магнитного момента и, таким образом, разрешает структуры ферромагнитных доменов или антискирмионные решетки, присутствующие в образце.

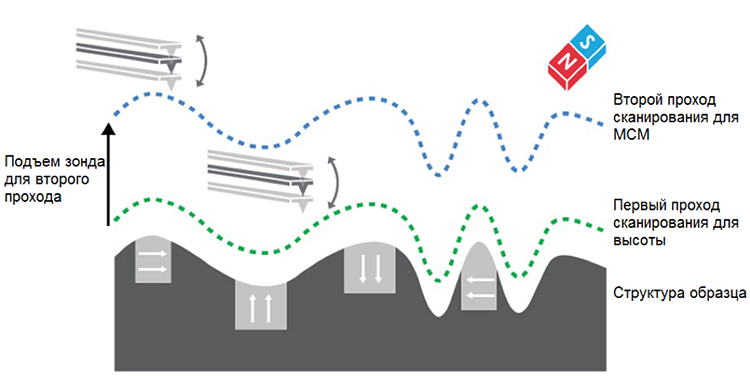

Рис. 1. Двухпроходный режим МСМ с определением топографии образца на первом проходе и обнаружением магнитной структуры на втором проходе [9].

Эксперимент

Магнитные свойства монокристалла и тонких ламелей Mn_1.4PtSn исследовались с помощью АСМ модели NX10 компании Park Systems в обычных условиях окружающей среды. Образец был установлен на немагнитном держателе образца, чтобы избежать магнитных перекрестных помех. Для МСМ кантилевер с магнитным покрытием (PPP-MFMR, Nanosensors) намагничивали перед измерением и использовали во всех экспериментах. МСМ измерения проводились в режиме двухпроходного сканирования (см. рис. 1). При первом проходе топография была отображена в бесконтактном режиме True Non-Contact. Затем кантилевер поднимали на 100 – 150 нм над образцом и определяли магнитное распределение по колебаниям кантилевера при его следовании топографическому профилю.

Исследовались монокристаллы Mn_1.4PtSn, выращенные флюсовым методом [10]. Выращенные соответствующим образом кристаллы были отполированы вдоль плоскости ‘ab’ сфокусированным пучком ионов ксенона для создания гладких поверхностей и изображены на рис. 2 [4]. Различная толщина в диапазоне от 400 нм до 10 мкм была создана путем вырезания канавки размером 100 × 100 мкм² на стороне соответствующего кристалла (рис. 3а) [3].

Результаты

Предыдущие исследования Mn_1.4PtSn показали существование антискирмионов в тонких слоях материала [10, 11]. Однако МСМ измерения при комнатной температуре на полированной ‘ab’ плоскости объемного монокристалла Mn1.4PtSn выявили формирование фрактальной ферромагнитной доменной структуры с пластинчатым полосатым узором шириной до 3 мкм вместо антискирмионных решеток (рис. 2б). Дальнейшее увеличение (см. рис. 2c и d) показывает дополнительные меньшие вложенные домены с формой наконечника стрелы и противоположной ориентацией вокруг стенок домена, таким образом, вводя хиральность. Эта хиральность вокруг доменных стенок свидетельствует о наличии взаимодействий Дзялошинского-Мория (DMI) – анизотропного магнитного обменного взаимодействия, фундаментального для образования скирмионов и антискирмионов. Таким образом, исследования Суханова и др. показали, что объемные монокристаллы Mn_1.4PtSn способствуют формированию структуры ферромагнитных доменов поверх антискирмионных решеток [4].

Последующее исследование Zuniga Cespedes и др. использовали МСМ для разрешения зависящего от толщины перехода от фрактальной ферромагнитной доменной структуры в объеме Mn_1.4PtSn к простой схеме с одиночными рядами вложенных доменов, когда толщина уменьшилась до 4.4 мкм (рис. 3b-e). Ниже пороговой толщины 4.4 мкм вложенные домены исчезли, образуя однородные синусоидальные полосы, которые возникают в результате зарождения спиновых спиралей вместо полосковых ферромагнитных доменов из-за DMI (рис. 3b-e). Этот магнитный узор на основе спиновых спиралей может служить прототипом образования антискирмионов под действием внешних магнитных полей [3].

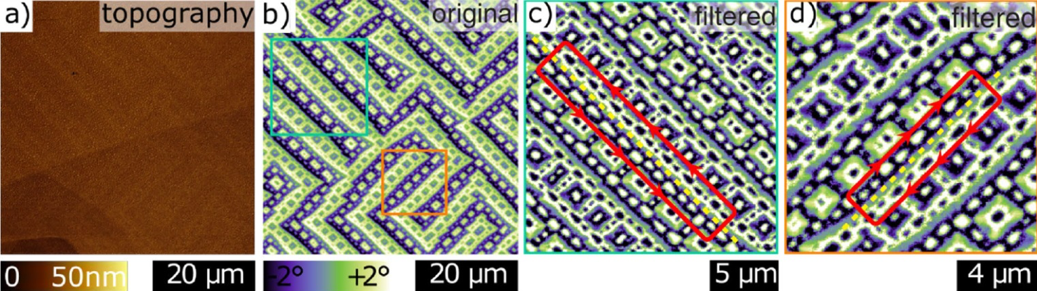

Рис. 2. а) Топография образца; б)-г) Фрактальная картина ферромагнитных доменов в МСМ фазе объемных кристаллов Mn_1.4PtSn [4]. Изображение воспроизведено с разрешения: Phys. B 102, 174447 — опубликовано 30 ноября 2020 г.

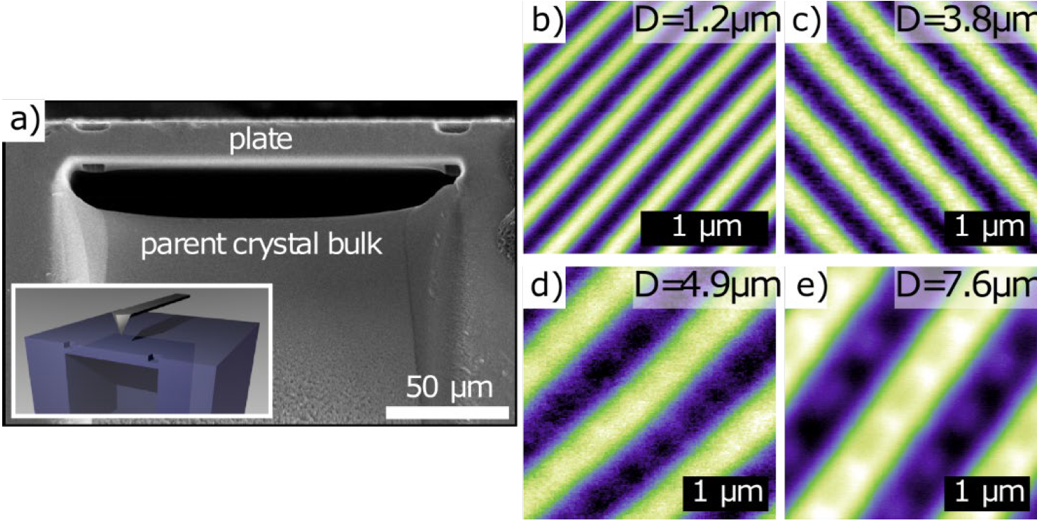

Рис. 3. а) Монокристалл Mn_1.4PtSn с прорезанной в плоскости ‘ab’ канавкой для создания подвешенной тонкой пластины заданной толщины; b-e) Магнитные узоры при различной толщине пластин с появлением синусоидальной картины спиновых спиралей [3]. Изображение воспроизведено с разрешения: Phys. B 103, 184411 — опубликовано 12 мая 2021 г.

Заключение

МСМ измерения при комнатной температуре на АСМ модели NX10 компании Park Systems показали, что вместо антискирмионов объемный Mn_1.4PtSn имеет анизотропные фрактальные ферромагнитные домены, что указывает на присутствие DMI как предпосылки образования антискирмионов [4]. Путем уменьшения толщины слоя Mn_1.4PtSn до размера менее 4.4 мкм появляется синусоидальный полосковый узор, возникающий в результате зарождения спиновых спиралей, вызванного DMI. В приложенных магнитных полях эта картина может действовать как шаблон для зарождения антискирмионов [3].
