Анализ проводящих сегнетоэлектрических доменных стенок

АПР142022

Введение

Сегнетоэлектрические материалы обычно имеют широкую запрещенную зону и поэтому классифицируются как изоляторы. Они несут спонтанную электрическую поляризацию, которая существует в двух или более состояниях ориентации и может переключаться при приложении внешнего напряжения смещения. Области с одинаковой ориентацией поляризации называются сегнетоэлектрическими доменами, разделенными доменными стенками. Эти доменные стенки могут быть заряжены, если поляризационная ориентация двух соседних доменов имеет нормальную составляющую по отношению к доменной стенке. Например, домены с ориентацией поляризации 45° могут отображать положительные 90° стенки «голова к голове» или отрицательные 90° стенки «хвост к хвосту» (рис. 1а). Чтобы компенсировать заряд связанной доменной стенки и тем самым снизить возрастающую энергию, свободные электронные или ионные носители заряда накапливаются на заряженной доменной стенке [1]. Высокая плотность свободных электронных зарядов и/или ионное легирование доменных стенок приводит к локализованной двумерной проводимости, приближающейся к проводимости металлов [2 – 4]. Эта двумерная проводимость, зажатая между изолирующими доменами, и возможность адаптировать расположение доменных стенок по мере необходимости делают проводящие доменные стенки привлекательными системами для приложений наноэлектроники [2].

Для визуализации структур сегнетоэлектрических доменов и положения доменных стенок на наноуровне идеально подходит пьезоэлектрическая силовая микроскопия (PFM), представленная во всех исследовательских атомно-силовых микроскопах (АСМ) серий NX и FX от компании Park Systems. В PFMпроводящий кантилевер сканирует поверхность в контактном режиме, в то время как между остриём и образцом прикладывается переменное напряжение смещения. Это переменное напряжение вызывает периодические колебания образца, что приводит к периодическому отклонению кантилевера во время сканирования. Это колебание образца называется пьезооткликом, который фиксирует расположение доменов, ориентацию поляризации и пьезоэлектрическое поведение в фазе и амплитуде PFM. Частота возбуждения переменного тока, близкая к контактному резонансу кантилевера, может улучшить отношение сигнал/шум в пьезоотклике для определения характеристик чувствительных материалов или тонких пленок [5]. Путем сопоставления PFM визуализации домена с проводящей атомно-силовой микроскопией (C-AFM) , исследователь может напрямую связать локальную двумерную проводимость с положением заряженных стенок сегнетоэлектрических доменов. В режиме C-AFM проводящий кантилевер сканирует поверхность в контактном режиме, в то время как между остриём и образцом подается постоянное напряжение смещения. Последующий отклик по току проводящих областей образцов определяется усилителем тока во время сканирования и коррелируется с топографией образца. В АСМ Park Systems токовая характеристика образцов с низкой проводимостью может быть усилена с помощью сверхмалошумящего усилителя тока с коэффициентом усиления 1011 В/А, который может обнаруживать токи вплоть до фемтоампер. Как правило, измерения PFM и C-AFM требуют разных экспериментальных установок: в C-AFM кантилевер напрямую подключен к усилителю тока, что предотвращает приложение переменного напряжения смещения, как это требуется для PFM. Промежуточное изменение установки увеличивает время измерения. Кроме того, последующая корреляция данных требует, чтобы одна и та же область отображалась после перехода от PFM к C-AFM или наоборот.

Пример положительно и отрицательно заряженных доменных стенок

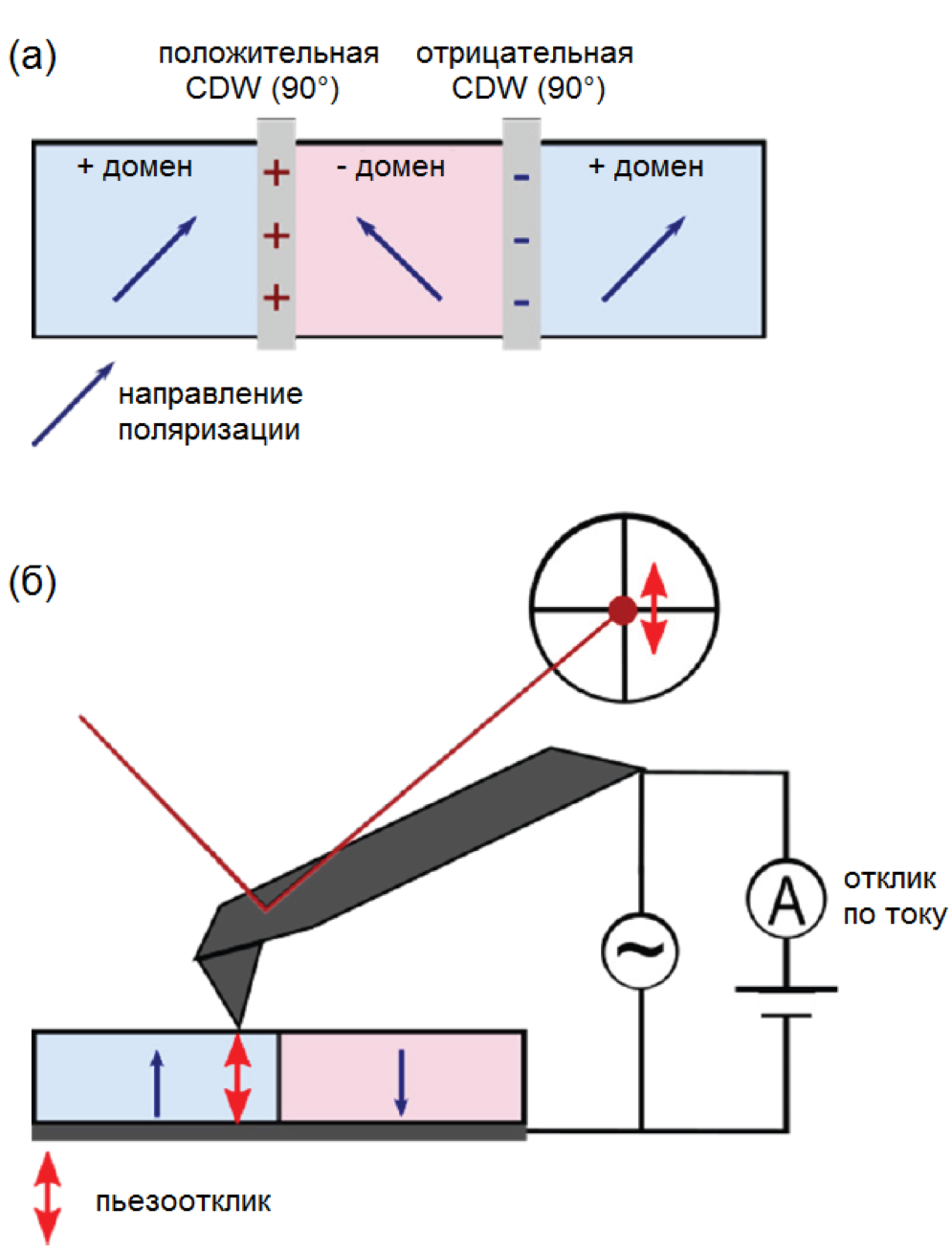

Рис. 1. а) Пример положительно и отрицательно заряженных доменных стенок (CDW) под углом 90° в расположении «голова к голове» и «хвост к хвосту» соответственно; б) Схема экспериментальной установки для визуализации проводящих доменных стенок, в которой переходник напряжения переменного/постоянного тока позволяет проводить одновременные или последующие PFM и C-AFM измерения без изменений.

В данной работе мы представляем, как экспериментальная гибкость АСМ Park Systems позволяет комбинировать PFM и C-AFM в одной и той же установке для последующих или даже одновременных измерений без промежуточных изменений оборудования (рис. 1б): переходник напряжения переменного/постоянного тока позволял подавать переменное напряжение для PFM, а также постоянное напряжение для C-AFM к образцу, в то время как кантилевер был подключен к усилителю тока для картирования проводимости. Таким образом, мы смогли получить изображения проводящих доменных стенок в образце тонкой пленки сегнетоэлектрического феррита висмута (BFO) [6], предоставленном доктором Akash Bhatnagar из Центра инновационных компетенций SiLi-nano, Галле, Германия.

Эксперимент

Чтобы объединить PFM и C-AFM измерения в одной и той же экспериментальной установке на АСМ NX10, мы использовали переходник напряжения переменного/постоянного тока, доступный в Park Systems, чтобы приложить переменный ток для PFM, а также напряжение смещения постоянного тока для C-AFM визуализации. Для визуализации PFM мы использовали усиление резонанса путем подачи переменного напряжения с амплитудой 2 В на частоте 355 кГц, близкой к вертикальному контактному резонансу кантилевера ElectriMulti75-G (k=3 Н/м, f=75 кГц от Budgetsensors). Для визуализации C-AFM мы приложили напряжение смещения в 2.5 В к образцу и зарегистрировали ток с помощью усилителя тока со сверхнизким уровнем шума серии LCA производства FEMTO Messtechnik GmbH, Берлин, Германия.

Результаты

На рис. 2 обобщены результаты последовательных измерений C-AFM (а-в) и PFM (г-д) на одной и той же области сканирования образца BFO без промежуточных изменений настроек. Данные C-AFM на рис. 2б зафиксировали локальные проводящие области с током, достигающим более 1 пА на изолирующем фоне. Сравнивая текущее изображение с фазой PFM на рис. 2д, которая была измерена сразу после этого, мы обнаруживаем, что положения локальных максимумов тока совпадают с границами домена в центре изображения. Между доменом и окружением в фазе PFM наблюдалась контрастная инверсия. Эта контрастная инверсия характерна для изменения ориентации сегнетоэлектрической поляризации на 180°. Профиль тока вдоль линии сечения (рис. 2в), полученный из соответствующего изображения тока, показывает локальные максимумы тока до 0.5 пА в положении стенок сегнетоэлектрических доменов. Следовательно, эти данные демонстрируют, что гибкая экспериментальная установка в АСМ Park Systems упрощает прямое сочетание C-AFM и PFM без промежуточных изменений оборудования для надежного и быстрого определения характеристик проводящих сегнетоэлектрических доменных стенок.

Результаты последовательных измерений на тонкой пленке

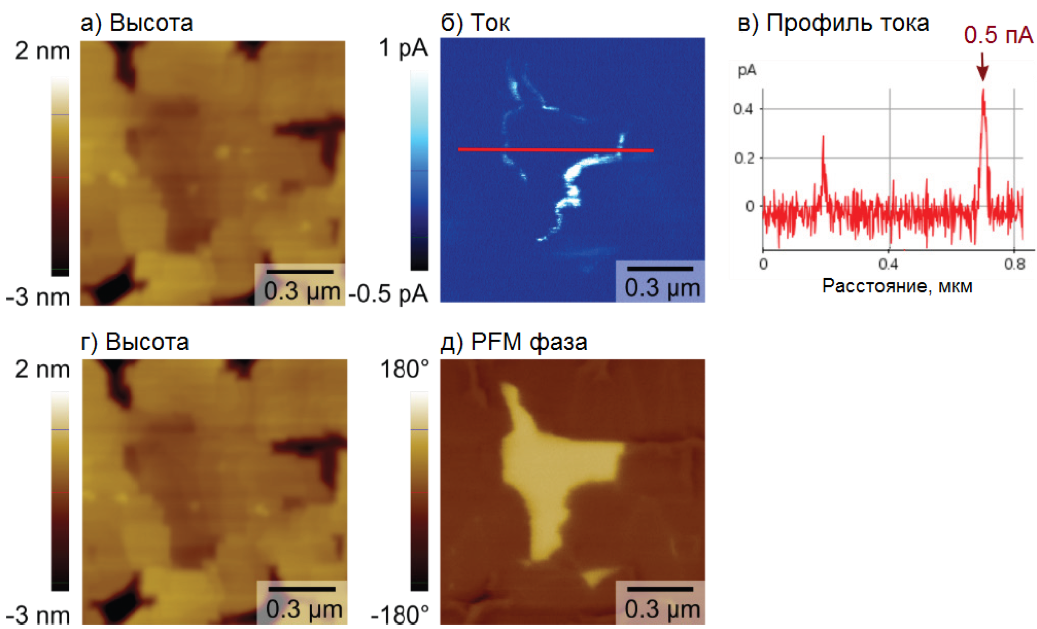

Рис. 2. Результаты последовательных C-AFM и PFM измерений на тонкой пленке BFO с помощью АСМ NX10: а) топография образца; б) соответствующий сигнал тока C-AFM измерения при постоянном напряжении смещения 2.5 В; в) профиль тока вдоль красной линии сечения на изображении тока б), имеющий максимумы тока при положении доменных стенок до 0.5 пА; г) топография образца; д) PFM фаза последовательного PFM измерения, обнаруженная при напряжении смещения переменного тока 2 В на частоте 355 кГц, показывающая инверсию контраста на противоположно поляризованном домене в центре изображения.

После данных измерений мы дополнительно выполнили одновременные C-AFM и PFM измерения в областях, как показано на рисунке 3а-в. Мы снова наблюдаем отчетливые максимумы в сигнале тока на 3б в положении доменных стенок, разрешенные в PFM фазе на 3в. Однако приложенное к образцу постоянное напряжение смещения в 2.5 В для обнаружения тока, по-видимому, вносило изменение в поляризационную ориентацию центрального домена, что видно по более размытому фазовому контрасту в области, выделенной красным прямоугольником. Следовательно, для тонких пленок BFO, которые обладают сравнительно низкими коэрцитивными полями [7], одновременные измерения PFM и C-AFM потребуют еще более низких напряжений смещения постоянного тока.Результаты последовательных измерений на тонкой пленке

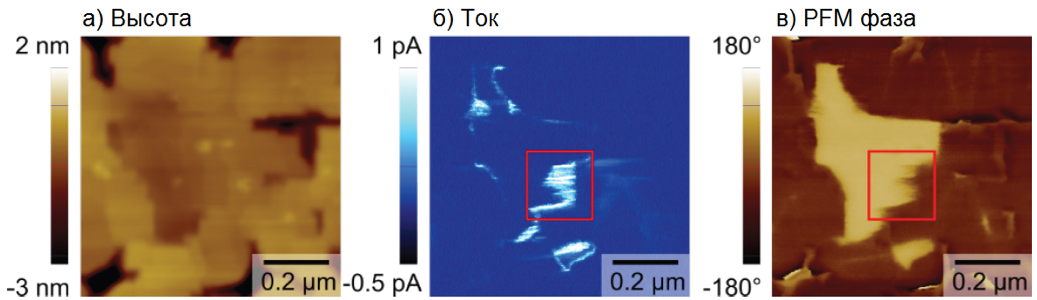

Рис. 3. Результаты последовательных C-AFM и PFM измерений на тонкой пленке BFO с помощью АСМ NX10: а) топография образца; б) сигнал тока;  в) PFM фаза при напряжении смещения переменного тока 2 В на частоте 355 кГц и при напряжении смещения постоянного тока 2.5 В. Корреляция тока и PFM фазы фиксирует повышенную проводимость в положении сегнетоэлектрических доменных стенок.

Заключение

В данном исследовании мы продемонстрировали, что экспериментальная гибкость, доступная в АСМ Park Systems, облегчает прямую комбинацию C-AFM и PFM измерений без промежуточных изменений оборудования. Таким образом, АСМ Park Systems позволяют быстро, точно и надежно коррелировать обнаружение тока и визуализацию сегнетоэлектрических доменов, что необходимо для определения характеристик стенок проводящих сегнетоэлектрических доменов, которые являются многообещающими системами для наноэлектроники следующего поколения.


Подробные характеристики

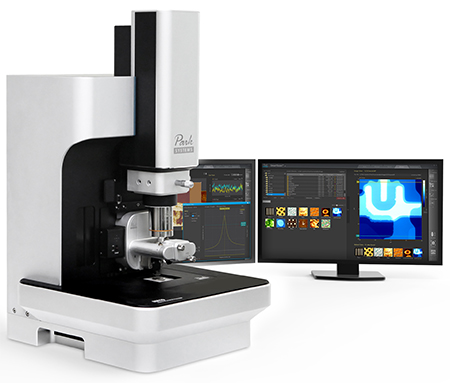

Сканирующего атомно-силового микроскопа Park NX10
