Одноанодные детекторы с линией задержки

  • Прямое крепление к проходному коннектору сигнала
  • 4 усилителя
  • 4-кратный дискриминатор с постоянным порогом
  • 2 канала высокого напряжения для питания блока МКП и DLD анода
  • Ethernet интерфейс для внешнего управления

Производитель Surface Concept

Узнайте цену

Описание

Данные блоки детекторов на основе микроканальной пластины (МКП) с одиночным двумерным анодом с линией задержки в виде меандра предназначены для обнаружения электронов, ионов и фотонов по времени и положению с временным разрешением до нс и пространственным разрешением в микронах.

Детекторы с линией задержки доступны с различными активными площадями и монтируются на стандартные фланцы типа CF с проходными коннекторами для передачи сигнала и высоковольтного питания. Они поставляются в виде полных комплектов, включающих электронику аналогового считывания, преобразователь времени в цифру (TDC), пакет программного обеспечения и дополнительный источник питания высокого напряжения для установки и эксплуатации в режиме plug and play.

Все комплекты детекторов включают следующие электронные компоненты:

  • Блок дискриминатора с постоянным порогом усилителя – блок быстрой обработки импульсов для детекторов с линией задержки

прямое крепление к проходному коннектору сигнала

4 усилителя

4-кратный дискриминатор с постоянным порогом

  • Преобразователь времени в цифру (TDC) – электроника измерения времени со встроенной логикой считывания DLD на основе FPGA

количество стоп-входов: 4

количество пусковых входов (опорные часы): 1

диапазон измерения: 0 нс – 40 мкс в режиме старт-стоп

интерфейс USB3.0 для считывания данных

опциональные входы/выходы для расширенных параметров измерения

опциональный встроенный источник высокого напряжения

  • Источник питания высокого напряжения (опционально) – 2-канальный источник питания высокого напряжения для питания детекторов с линией задержки

2 канала высокого напряжения для питания блока МКП и DLD анода

сенсорный дисплей для ручного управления

Ethernet интерфейс для внешнего управления

вход внешнего опорного сигнала для плавающего режима работы высоковольтного источника питания и детектора

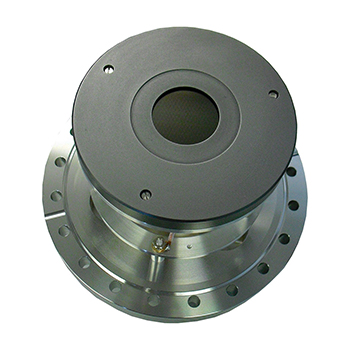

Блок детектора модели DLD4040

Фланцевый детектор с одним анодом на основе МКП с 3-кратным SHV и 4-кратным SMB проходным коннектором и кабелями для питания высокого напряжения и импульсной развязкой

  • активная область: 40 мм в диаметре
  • количество пикселей: 1200 × 1300
  • разрешение по времени: ≤ 240 пс
  • Макс. случайная скорость счета: ≥ 5 Mcps

Фланцевый детектор с одним анодом

Блок детектора модели DLD6565

Фланцевый детектор с одним анодом на основе МКП с 3-кратным SHV и 4-кратным SMB проходным коннектором и кабелями для питания высокого напряжения и импульсной развязкой.

  • активная область: 65 мм в диаметре
  • количество пикселей: 3200 × 3200
  • разрешение по времени: ≤ 240 пс
  • Макс. случайная скорость счета: ≥ 5 Mcps

Фланцевый детектор с одним анодом на основе МКП

Блок детектора модели DLD8080

Фланцевый детектор с одним анодом на основе МКП с 3-кратным SHV и 4-кратным SMB проходным коннектором и кабелями для питания высокого напряжения и импульсной развязкой.

  • активная область: 80 мм в диаметре
  • количество пикселей: 2400 × 2400 / 4800 × 4800
  • разрешение по времени: ≤ 300 пс
  • Макс. случайная скорость счета: ≥ 5 Mcps

Фланцевый детектор с одним анодом на основе МКП

Блок детектора модели DLD120120

Фланцевый детектор с одним анодом на основе МКП с 3-кратным SHV и 4-кратным SMB проходным коннектором и кабелями для питания высокого напряжения и импульсной развязкой.

  • активная область: 120 мм в диаметре
  • количество пикселей: 2790 × 2790 / 11160 × 11160
  • разрешение по времени: ≤ 300 пс
  • Макс. случайная скорость счета: ≥ 3 Mcps

Фланцевый детектор с одним анодом на основе МКП
