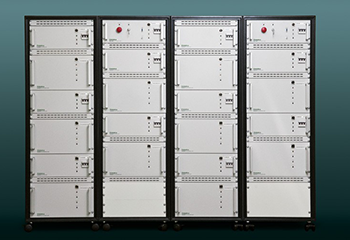

Блок питания для зажигания лампы накачки высокоэнергетических лазерных систем серия PS5140

  • От 1 до 10 модулей разряда с одним модулем зарядки
  • Выходное напряжение до 4000 В
  • Точность установки выходного напряжения ± 0.3%
  • До двух модулей разряда на один 19-ти дюймовый блок

Производитель EKSPLA

Узнайте цену

Особенности

Блоки питания серии PS5140 предназначены для накачки нескольких импульсных ламп высокоэнергетических резонаторов, построенных на основе фосфатных или силикатных твердотельных активных сред. Данный блок питания обладает высокой степенью кастомизации – он включает в свой состав один модуль зарядки (PS514×k) и необходимое количество модулей разряда (PS514×i). Каждый модуль разряда предназначен для зажигания одной импульсной лампы, то есть PS5140 включает в свой состав столько модулей разряда, сколько резонатор имеет ламп накачки. Все модули разряда работают синхронно.

Обычно, все высокоэнергетические системы работают при низких частотах следования импульсов – не превышая 1 Гц и вплоть до 1 импульса в час. Следовательно, опция блока питания для накаливания не применима и зажигание лампы происходит при каждом разряде. Обычно мы рекомендуем производить внешнее зажигание лампы с помощью отдельного блока зажигания (одно- или многоканального). Однако в некоторых случаях возможно  использование внутренней последовательной цепи зажигания.

Описание серии PS5140, приведенное здесь, является лишь одним из примеров возможного построения цепи электропитания высокоэнергетической лазерной системы. Конфигурация PS5140 может быть изменена в зависимости от конечных требований. Весь комплект модулей зарядки и разряда может быть установлен в стандартную 19-ти дюймовую стойку (продаются отдельно).

Отличительные особенности

  • От 1 до 10 модулей разряда с одним модулем зарядки
  • Выходное напряжение до 4000 В
  • Точность установки выходного напряжения ± 0.3%
  • До двух модулей разряда на один 19-ти дюймовый блок
  • Выходная мощность до 3.2 кДж/с
  • RS232 / CAN / LAN интерфейс управления
  • USB-порт для обновлений ПО
  • Измерение кривых разрядки тока и напряжения, а также энергии последнего разряда

Области применения

  • Накачка твердотельных усилителей на стекле
  • Генерация высокоинтенсивных лазерных импульсов

блок-схема для питания 10 ламп накачки

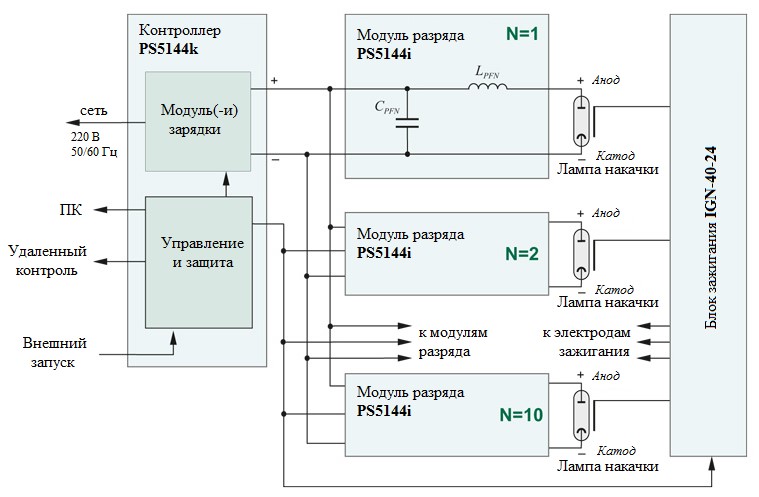

Рис. 1. Пример блок-схемы PS5144 для питания 10 ламп накачки

комплект модулей зарядки и разряда

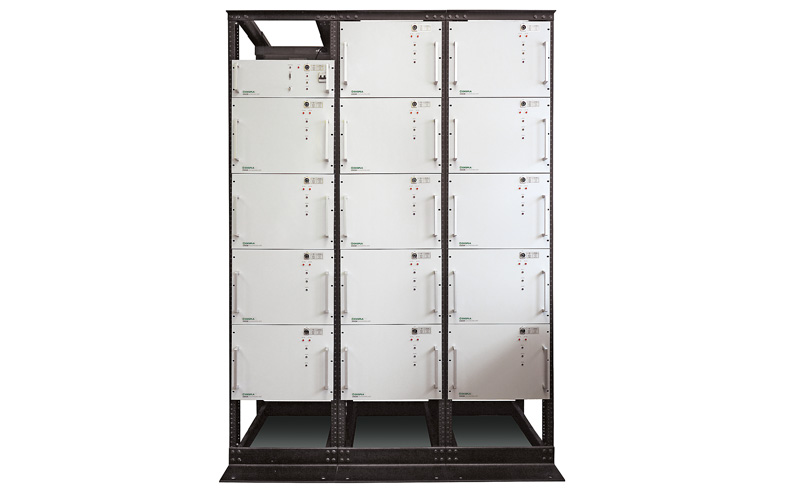

Рис. 2. Комплект модулей зарядки и разряда, установленных в стандартные 19-дюймовые стойки

электрическое подключение готовой системы

Рис. 3. Пример электрического подключения готовой системы

Блоки зажигания на 9 и 14 каналов для блоков питания

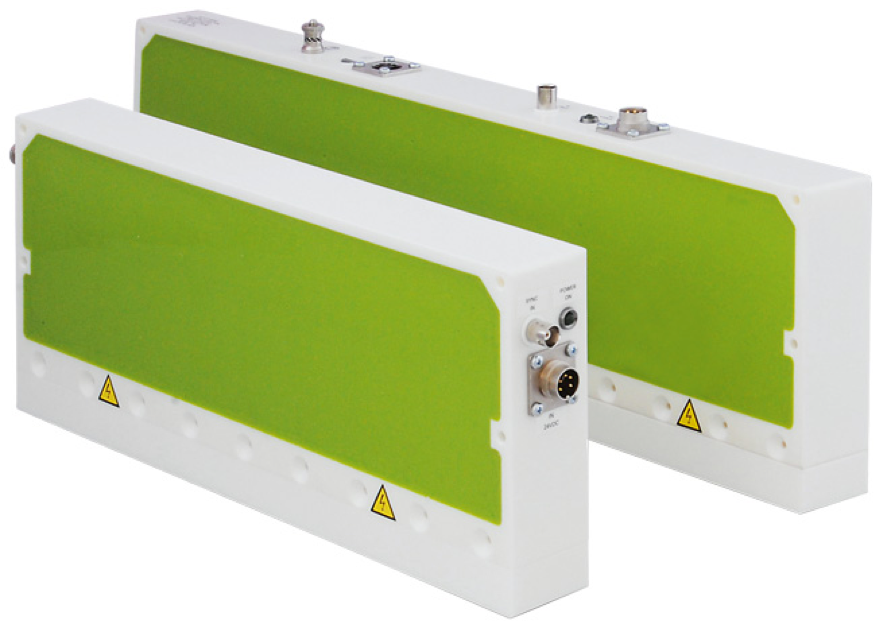

Рис. 4. Блоки зажигания на 9 и 14 каналов для блоков питания серии PS5140.

Блок зажигания на 1 канал для блоков питания

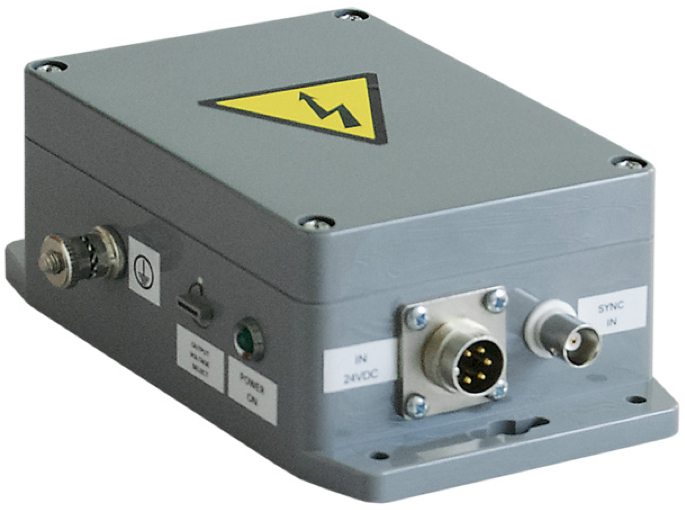

Рис. 5. Блок зажигания на 1 канал для блоков питания серии PS5140.

Технические характеристики

Модуль зарядки PS5144k
Количество независимых выходов 1
Максимальная средняя выходная мощность Pavg при частоте 10 Гц (на выбор) 0.8 кДж/с; 1.6 кДж/с; 2.4 кДж/с; 3.2 кДж/с
Внутренний конденсатор на выходе 1 мкФ
Максимальное напряжение зарядки Uch 4000 В
Стабильность от импульса к импульсу 0.3%
Регулировка напряжения нагрузки 0.3%
Линейность напряжения 0.3%
Встроенная защита От перенапряжения, перегрева, предохранитель
Интерфейс управления CAN / LAN
Режим запуска Внешний
Габаритные размеры Передняя панель: 19” × 4U (под серверную стойку)
Корпус: 547 (Г) × 440 (Ш) мм
Требования по эксплуатации
Напряжение питания для Pavg = 0.8; 1.6; 2.4 кВт 230 В (-10%; +6%), однофазное, 47 – 63 Гц
Напряжение питания для Pavg = 3.2 кВт 210 В (3FD) или 400 В (3FY), трехфазное
Энергопотребление среднее 1.8; 3.2; 4.5; 5.8 кВт (для Pavg соответственно)
Энергопотребление пиковое 2; 4; 6; 8 кВт (для Pavg соответственно)
Рабочая температура 0 – 40°C
Относительная влажность До 80% (не конденсированный воздух)
Модуль разряда PS5144i
Количество независимых выходов 2 (1 – опционально)
Максимальное напряжение на конденсаторе 4000 В
Максимальная емкость конденсатора при 3 кВ 700 мкФ
Типовая частота следования импульсов < 1 Гц
Интерфейс управления LAN
Режим запуска Контролируется модулем зарядки
Габаритные размеры Передняя панель: 19” × 6U/8U (под серверную стойку)
Корпус: 547 (Г) × 440 (Ш) мм
Требования по эксплуатации
Рабочая температура 0 – 40°C
Относительная влажность До 80% (не конденсированный воздух)

Примечание: Характеристики в таблице приведены в качестве справочных.

Примечание: Пожалуйста, обращайтесь для расчета параметров и стоимости в соответствии с Вашими требованиями.

Примеры доступных конфигураций

Модуль зарядки

Модель Скорость зарядки Макс. напряжение Интерфейс Сеть
PS5144k 1.5 кДж/с 3000 В CAN / LAN 230 В, 50/60 Гц
PS5144kH 3 кДж/с 4000 В CAN / LAN 230 В, 50/60 Гц

Модуль разряда

Модель Кол-во модулей Рекоменд. лампа накачки Параметры PFN 1)
Емкость Индук-тивность Номин. напряж. Макс. запасен. энергия Длительн. импульса
PS5144i 2 Ø15×200 мм 700 мкФ 40 мкГн 3000 В 3150 Дж 350 мкс
PS5144iH 2 Ø15×300 мм 500 мкФ 85 мкГн 4000 В 4000 Дж 430 мкс

1)Электрический импульс для зажигания.

Блок зажигания

Модель Количество каналов Максимальное выходное напряжение для каждого канала Питающее напряжение
IGN-40-24-1 1 < 40 кВ +24 В
IGN-40-24-9 9 < 40 кВ +24 В
IGN-40-24-14 14 < 40 кВ +24 В
