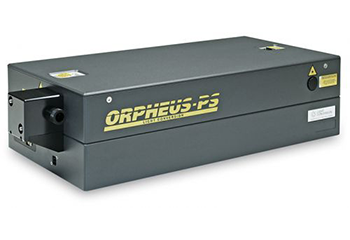

Оптический параметрический усилитель с узкой линией излучения ORPHEUS-PS
- Требования к источнику накачки: 2-3 мкДж на 1030 нм, <300 фс; 120 - 1000 мкДж на 515 нм, 2 - 5 пс от SHBC
- Диапазон перестройки: 630 - 1020 нм, 1040 - 2600 нм
- Расширенный диапазон перестройки: 315 - 5000 нм
- Длительность выходного импульса: 2 - 4 пс
- Спектр. ширина линии: < 20 см-1
- Высокая стабильность достигается за счет затравки континуумом белого света, генерируемого фс импульсами
Производитель Light Conversion
- Требования к накачке:
Требования к источнику накачки: 2-3 мкДж на 1030 нм, <300 фс
120 - 1000 мкДж на 515 нм, 2 - 5 пс от SHBC - Диапазон перестройки:
630 - 1020 нм
1040 - 2600 нм - Расширенный диапазон перестройки:
315 - 5000 нм - Длительность выходного импульса:
2 - 4 пс - Спектр. ширина линии:
< 20 см-1 - Высокая стабильность достигается за счет затравки континуумом белого света, генерируемого фс импульсами
Отличительные особенности
ORPHEUS-PS представляет собой оптический параметрический усилитель непрерывного белого света с узкой спектральной линией излучения, разработанный для накачки лазеров серии PHAROS.
- Построен по схеме прибора TOPAS-800 OPA
- Непрерывная перестройка пикосекундных импульсов в диапазоне 315 – 2600 нм
- Возможность расширения спектрального диапазона до 5000 нм
- Выходное излучение практически ограничено шириной спектральной линии, спектральная ширина < 15 см-1
- Высокая стабильность достигается за счет затравки континуумом белого света, генерируемого фс импульсами
- Частота следования импульсов до 100 кГц
- Полное управление от компьютера через USB-интерфейс
Области применения
- Рамановская спектроскопия
- Поверхностная спектроскопия со сложением частоты
Данная система накачивается пикосекундными импульсами, поступающими от генератора второй гармоники с узкой спектральной линией SHBC-515 и затравливается континуумом белого света, генерируемого фемтосекундными импульсами. Данная технология позволяет получить очень высокую стабильность от импульса к импульсу по сравнению с другими методами получения перестраиваемых пикосекундных импульсов. Источник белого света также встроен в корпус в качестве усилительного модуля, обеспечивая более лучшую долговременную стабильность и простоту использования. Система характеризуется высокой эффективностью преобразования, практически дифракционно и спектрально ограниченным выходным излучением, полным управлением от компьютера и наличием драйверов LabView.
Часть излучения лазеров серии PHAROS может быть разделена для одновременной накачки фемтосекундного оптического параметрического усилителя (ОРА), обеспечивая широкий диапазон перестройки в 630 – 16000 нм и предоставляя полный набор лучей, необходимый для всесторонних применений в спектроскопии. Например, для измерения узких полос рамановских спектров или поверхностной спектроскопии со сложением частоты.

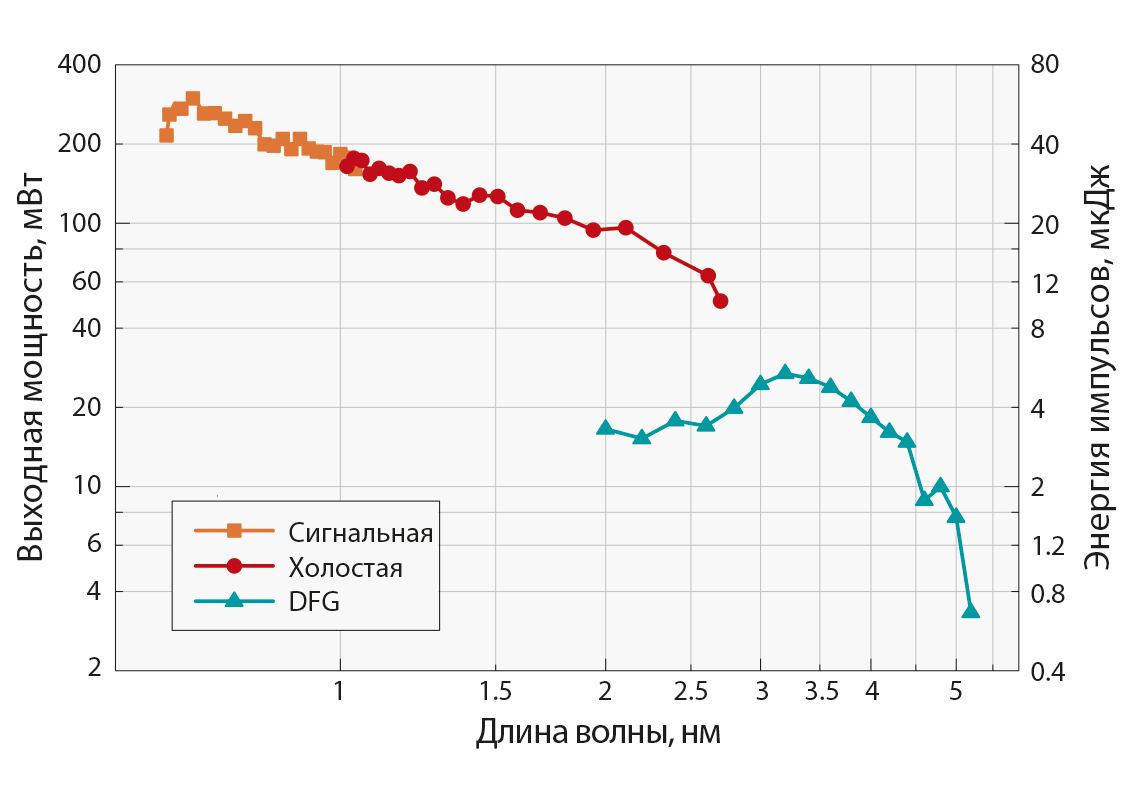

Диапазон перестройки системы ORPHEUS-PS
Накачка: 2 Вт при 5 кГц из SHBC (514.2 нм), Δλ = ≈8 см-1, τ = 2.7 пс
Технические характеристики
| ORPHEUS-PS OPA | |
| Диапазон перестройки | 630 – 1020 нм сигнальная 1040 – 2600 нм холостая |
| Эффективность преобразования | > 20 % (при накачке от SHBC) |
| Стабильность энергии импульса | СКО < 2.0 % на 700 – 960 нм и 1100 – 2000 нм |
| Спектральная ширина линии | < 20 см-1 на 700 – 960 нм и 1100 – 2000 нм |
| Длительность импульса | 2 – 4 пс в зависимости от длительности импульса от SHBC-515 |
| Произведение длительности сигнала на ширину полосы пропускания | < 1.0 |
Требования к входным импульсам:
1) Пикосекундный импульс на длине волны 515 нм от SHBC-515 с энергией 120 - 1000 мкДж, длительностью 2 - 5 пс, спектральной шириной < 10 см-1
2) Фемтосекундный импульс на длине волны 1030 нм с энергией 2 – 3 мкДж с длительностью < 300 фс

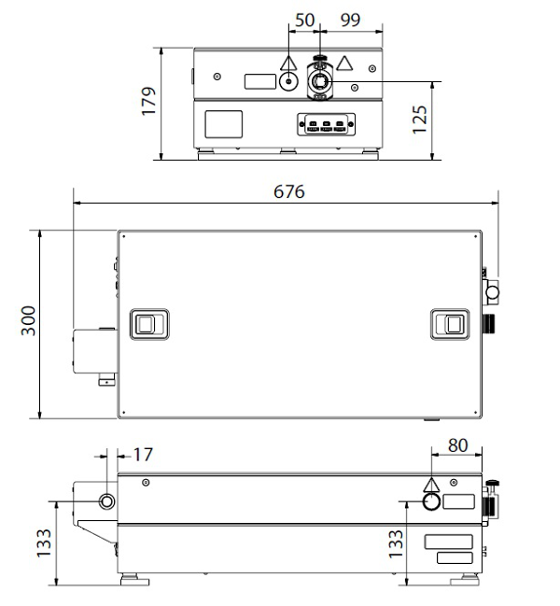

Габаритный чертеж системы ORPHEUS-PS
