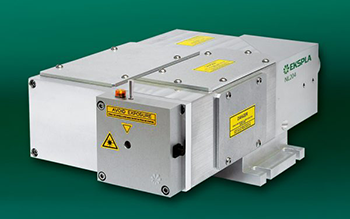

Компактные DPSS лазеры с модуляцией добротности серии NL200
- Высокая частота следования импульсов и компактный дизайн
- Энергия импульса до 4 мДж
- Частота следования импульсов до 2500 Гц
- Генерация излучения вплоть до 5-ой гармоники
- Профиль пучка близкий к TEM00
Производитель EKSPLA
- Длина волны:
1064 нм - Энергия импульса:
4 мДж - Частота повторений:
Однократн. – 2 500 Гц - Длительность импульса:
< 7 нс - Диодная накачка
- Компактная и прочная конструкция
Описание
Наносекундные твердотельные лазеры серии NL200 с диодной накачкой и модуляцией добротности позволяют получать высокие энергии импульсов на кГц частотах следования. Торцевая накачка активной среды делает данный лазер компактным и простым для интеграции. Модули генерации высших гармоник (на 532 нм, 355 нм, 266 нм и 213 нм) легко подключаются к основному корпусу лазерной головки.
Отличаясь короткой длительностью импульса, изменяемой частотой следования и возможностью внешнего TTL запуска, лазеры данной серии являются превосходным экономически эффективным решением для таких задач, как лазерное напыление, масочная абляция или внутри-объемная маркировка прозрачных материалов, в которых требуется высокая энергия импульса.
Превосходная стабильность энергии и широкий диапазон рабочих длин волн делают лазеры серии NL200 также отличным инструментом и для спектроскопии и дистанционного зондирования. Высокая механическая стабильность и герметичность корпуса гарантируют надежную работу и высокий срок службы всех компонентов лазера.
Отличительные особенности
- Энергия в импульсе до 4 мДж на 1064 нм
- Изменяемая частота следования до 2500 Гц
- Опциональная генерация высших гармоник (532 нм, 355 нм, 266 нм, 213 нм)
- Длительность импульса < 10 нс на 1064 нм
- Электро-оптическая модуляция добротности
- Система «под ключ»
- Прочный герметичный корпус
- Компактный дизайн
- Простота и надежность
- Воздушное охлаждение
- Внешний TTL запуск
- Удаленный контроль через ПДУ или любой контроллер с помощью REST API
Области применения
- Обработка материалов
- Ремонт ЖК-дисплеев
- Маркировка
- Микрообработка
- Гравировка
- Лазерное напыление
- Лазерная чистка
- Абляция
- Спектроскопия
- Накачка ПГС (OPO)
- Дистанционное зондирование
Преимущества
- Непрерывная подстройка частоты следования при сохранении постоянной энергии импульса, превосходная точность наведения пучка и стабильность энергии делает NL200 лучшим выбором для применения в области микрообработки, маркировки и удаления тонких пленок
- Близкий к гауссоиде профиль пучка с M2 < 1.3, а также хорошая фокусируемость полезны для таких применений, как ремонт поврежденных пикселей ЖК-дисплеев
- Компактный дизайн и легкий вес позволяют сэкономить место в лаборатории
- Быстрый выбор длины волны – полезное качество для применений, требующих наличие различных длин волн, например, абляция материалов и LIBS
- Воздушное охлаждение, простая технология DPSS накачки и экономичность гарантируют простоту работы, легкую установку и низкие затраты на содержание
- Широкий выбор интерфейсов (USB, RS232, LAN, WLAN) гарантирует простоту управления и интеграции в лабораторные системы или OEM оборудование

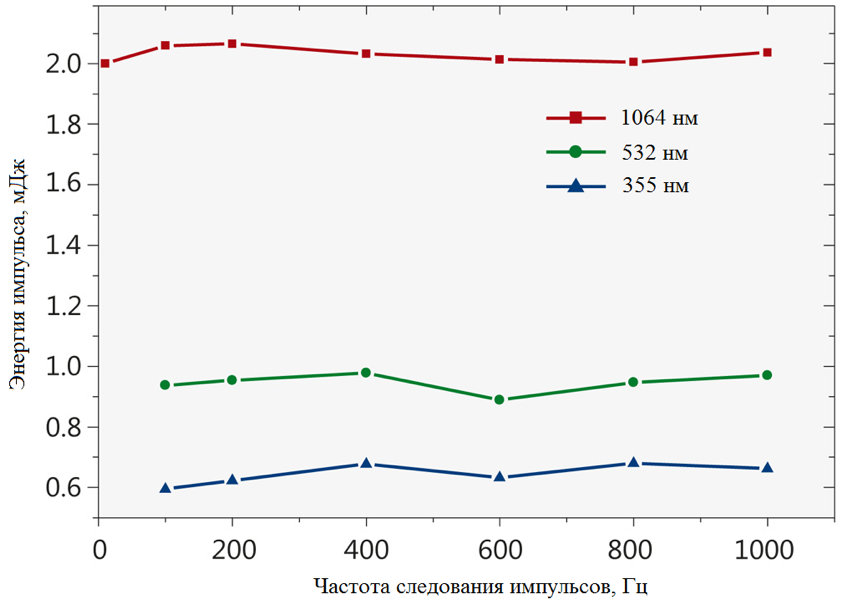

Рис. 1. Типовая производительность лазера модели NL202.

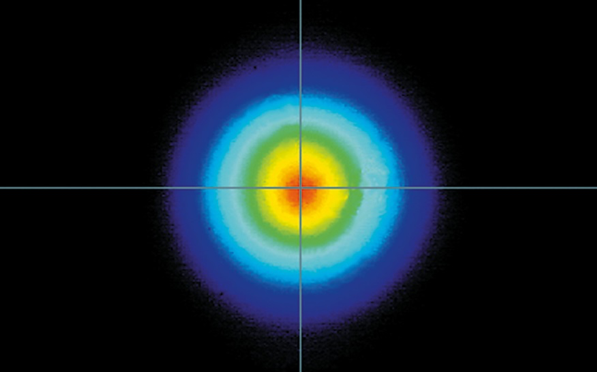

Рис. 2. Типовой профиль пучка по интенсивности в дальнем поле.
Рис. 3. Габаритные размеры лазерной головки серии NL200 (в мм).

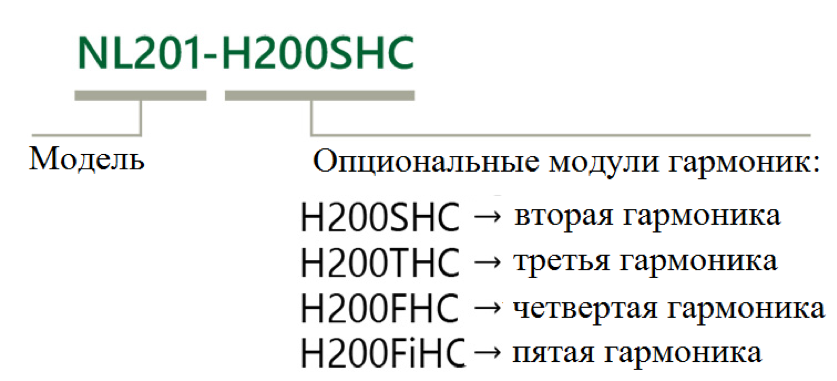

Информация для заказа
Технические характеристики
| Модель* | NL201 2) | NL202 3) | NL204 3) |
| Основные характеристики 1) | |||
| Энергия импульса | |||
| 1064 нм | 0.9 мДж | 2.0 мДж | 4.0 мДж |
| 532 нм | 0.3 мДж | 0.9 мДж | 2.0 мДж |
| 355 нм | 0.2 мДж | 0.6 мДж | 1.3 мДж |
| 266 нм | 0.08 мДж | 0.2 мДж | 0.6 мДж |
| 213 нм | 0.04 мДж | 0.1 мДж | 0.2 мДж |
| Стабильность энергии от импульса к импульсу (СКО) 4) | |||
| 1064 нм | < 0.5% | ||
| 532 нм | < 2.5% | ||
| 355 нм | < 3.5% | ||
| 266 нм | < 4.0% | ||
| 213 нм | < 5.0% | ||
| Типичная длительность импульса 5) | 7 – 10 нс | ||
| Долговременное смещение мощности 6) | ± 2% | ||
| Частота следования импульсов | 1 – 2500 Гц | 1 – 1000 Гц | |
| Пространственный профиль пучка | Близок к гауссоиде в ближнем и дальнем поле | ||
| Эллиптичность | 0.9 – 1.1 на 1064 нм | ||
| M2 | < 1.3 | ||
| Расходимость пучка 7) | < 3 мрад | ||
| Поляризация | Линейная | ||
| Типичный диаметр пучка 8) | 0.7 мм | ||
| Стабильность наведения пучка (СКО) 9) | ≤ 10 мкрад | ||
| Оптический джиттер (СКО) 10) | 0.5 нс | ||
| Физические характеристики | |||
| Габаритные размеры лазерной головки (Ш×Д×В) 11) | 164 × 320 × 93 мм | ||
| Габаритные размеры источника питания (Ш×Д×В) | 470 × 390 × 140 мм | ||
| Длина соединительного кабеля | 3 м | ||
| Требования по эксплуатации | |||
| Охлаждение | Воздушное | ||
| Рабочая температура | 18 – 30°C | ||
| Относительная влажность | 20 – 80% (не конденсированный воздух) | ||
| Напряжение питания | 100 – 240 В перем. тока, однофазное, 50/60 Гц | ||
| Энергопотребление | < 600 Вт | ||
| Класс чистоты помещения | не хуже ISO Class 9 | ||
*Пожалуйста, четко укажите, требуется ли выход на 1064 нм в случае заказа опций гармоник (кроме модуля H200STHC). В таком случае энергия на 1064 нм оптимизирована для генерации гармоник и может отличаться от указанной в таблице.
1)В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типичные/типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера. Если не указано иное, все характеристики измерены на длине волны 1064 нм.
2)Если не указано иное, все характеристики измерены на частоте 2500 Гц.
3)Если не указано иное, все характеристики измерены на частоте 1000 Гц.
4)Усредненное значение, полученное по импульсам, регистрируемым в течение 30 секунд.
5)Значение по уровню FWHM на длине волны 1064 нм.
6)Измерено в течение 8 часов после 20-минутного прогрева при изменении температуры окружающей среды не более чем на ± 2°C и относительной влажности не более ± 5%
7)Полный угол, измеренный по уровню 1/e2 на длине волны 1064 нм.
8)Измерен по уровню 1/e2 на длине волны 1064 нм.
9)Стабильность наведения пучка оценивается как перемещение центроида пучка в фокальной плоскости фокусирующего элемента.
10)По отношению к синхроимпульсу QSW IN или SYNC OUT.
11)Без опциональных блоков генерации высших гармоник.
Примечание: Во время эксплуатации лазер должен быть всегда подключен к сети электрического питания. Если питание будет отсутствовать более 1 часа, то потребуется прогрев системы в течение нескольких часов перед запуском лазера.
