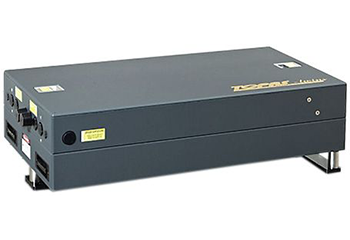

Коллинеарный оптический параметрический усилитель белого света TOPAS-Twins
- Энергия накачки: 0.15 – 4 мДж
- Длительность импульсов накачки: 20 – 200 фс
- Диапазон перестройки: 189 нм – 20 мкм
- Длительность выходных импульсов: 30 – 150 фс
- Макс. частота следования: 20 кГц
- Два OPA в одном корпусе
Производитель Light Conversion
- Энергия накачки:
0.15 – 4 мДж2) - Длительность импульсов накачки:
20 – 200 фс - Диапазон перестройки:
189 нм – 20 мкм - Длительность выходных импульсов:
30 – 150 фс - Макс. частота следования:
20 кГц - Два OPA в одном корпусе
Описание
TOPAS-twins представляет собой два оптических параметрических усилителя, находящихся в одном корпусе, перестройка которых по длинам волн может осуществляться независимо друг от друга. Оба усилителя накачиваются одним и тем же излучением, что обеспечивает превосходную стабильность излучения на обоих выходах системы. Деление света позволяет пользователю генерировать импульсы с синхронизированной фазой огибающей несущей частоты в диапазоне 4.5 – 15 мкм.
Отличительные особенности
- Два усилителя с независимой перестройкой по длине волны
- Эффективность преобразования энергии > 30%
- Рабочий диапазон каждого канала 240 нм – 20 мкм (контролируется программно)
- Высокая стабильность выходного излучения во всем рабочем диапазоне
Максимально возможная энергия накачки каждого из каналов зависит от длительности импульса. Оба усилителя имеют опции для увеличения рабочего диапазона в интервале 240 нм – 20 мкм. Выходные характеристики для каждого усилителя аналогичны выходным характеристикам системы TOPAS-Prime.
Характеристики системы при длительности входного импульса 20 – 70 фс
Характеристики представлены для излучения накачки с энергией 1 мДж, длительностью 30 – 40 фс, на длине волны 800 нм, с частотой следования импульсов 1 кГц.
Требования к лазеру накачки:
| Канал | OPA-1 | OPA-2 | |
| Входная длина волны | 770 – 830 нм | ||
| Длительность входных импульсов (FWHM) | 20 – 70 фс | 20 – 35 фс | 35 – 70 фс |
| Энергия импульсов накачки | 0.15 – 0.8 мДж | 0.15 – 2.5 мДж | 0.15 – 3.5 мДж |
| Частота следования импульсов | < 20 кГц1) | ||
| Максимальная мощность | 5 Вт в каждом канале | ||
| Входная поляризация | Горизонтальная | ||
| Спектральная ширина | В 1.2 раза меньше предела преобразования | ||
| Стабильность энергии | СКО ≤ 1% | ||
| Стабильность длительности импульса | ≤ 1% от импульса к импульсу | ||
| Наклон фронта импульса | < 10% от ширины импульса | ||
| Контраст импульса | < 5% от выходной энергии | ||
| Качество пучка | M2 < 1.3 | ||
| Астигматизм пучка | < 0.15 | ||
| Пространственный профиль входного пучка | гауссов – гипер гауссов | ||
| Модуляция интенсивности | ≤ 15%, без горячих областей | ||
| Точность наведения пучка | < 10 мкрад | ||
| Отклонение пучка | < 1.2 от дифракционного предела | ||
| Высота пучка | 125 – 185 мм над оптическим столом | ||
| Диаметр пучка (1/e2) | < 8.5 мм (опционально можно заказать телескопическую систему для расширения пучка до 8.5 – 28 мм) | ||
1)Максимальная частота следования для опции DFG1 (NDFG1) (см. ниже) составляет 1 кГц.
Характеристики TOPAS-twins:
| Рабочий диапазон (холостая + сигнальная волна) | 1160 – 2600 нм |
| Энергия импульса (холостая + сигнальная волна) | > 250 мкДж при пиковом значении |
| Длительность импульса | 1…1.5 части от длительности импульса накачки в диапазоне 1160 – 1550 нм 2 части от длительности импульса накачки в диапазоне 1550 – 2600 нм |
| Поляризация | Сигнальная волна (1160 – 1550 нм) – вертикальная Холостая волна (1550 – 2600 нм) – горизонтальная |
| Стабильность энергии | СКО < 3% в диапазоне 1160 – 1550 нм |
Опции для расширения рабочего диапазона
VIS-UV опция:
| Модель | Стандартный NirUVis | Отдельный смеситель |
| Уровень управления от ПК | Ручная смена смесителя длин волн | |
| Рабочий диапазон | 240 – 1160 нм | |
| Корпус | Монолитный блок | Нет общего корпуса |
| Количество выходных портов | 4 выхода в зависимости от длины волны | |
VIS опция:
Вторая гармоника сигнальной волны (SHS) и вторая гармоника холостой волны (SHI)
| Модель | Стандартный NirUVis | Отдельный смеситель |
| Рабочий диапазон SHS | 580 – 800 нм | |
| Энергия импульса | > 30 мкДж при пиковом значении | |
| Длительность импульса | 1…1.5 части от длительности импульса накачки | |
| Поляризация | Горизонтальная | |
| Рабочий диапазон SHI | 800 – 1160 нм | |
| Энергия импульса | > 20 мкДж при пиковом значении | > 15 мкДж при пиковом значении |
| Длительность импульса | 1…1.5 части от длительности импульса накачки | |
| Поляризация | Вертикальная | |
Накачка + сигнальная волна (SFS) и накачка + холостая волна (SFI)
| Модель | Стандартный NirUVis | Отдельный смеситель |
| Опция FRESH pump | Не доступна | |
| Рабочий диапазон SFS | 475 – 533 нм | |
| Энергия импульса | > 40 мкДж при пиковом значении | |
| Рабочий диапазон SFI | 533 – 600 нм | |
| Энергия импульса | > 30 мкДж при пиковом значении | |
| Длительность импульса SFS и SFI | 1…1.5 части от длительности импульса накачки | |
| Поляризация | Вертикальная | |
UV опция:
Вторая гармоника SHS (FHS) и вторая гармоника SHI (FHI)
| Модель | Стандартный NirUVis | Отдельный смеситель | |
| Рабочий диапазон FHS | 290 – 400 нм | ||
| Энергия импульса | > 5 мкДж при пиковом значении | ||
| Длительность импульса | 1.2…2 части от длительности импульса накачки | ||
| Поляризация | Вертикальная | ||
| Рабочий диапазон FHI | 400 – 480 нм | ||
| Энергия импульса | > 4 мкДж при пиковом значении | > 2.5 мкДж при пиковом значении | |
| Длительность импульса | 1.2…2 части от длительности импульса накачки | ||
| Поляризация | Горизонтальная | ||
Вторая гармоника SFS и вторая гармоника SFI
| Модель | Стандартный NirUVis | Отдельный смеситель |
| Рабочий диапазон для SFS | 240 – 266 нм | |
| Энергия импульса | > 3 мкДж при пиковом значении | |
| Длительность импульса | Менее 3-х частей от длительности импульса накачки | |
| Поляризация | Горизонтальная | |
| Рабочий диапазон для SFI | 266 – 295 нм | |
| Энергия импульса | > 3 мкДж при пиковом значении | |
| Длительность импульса | 1.2…2 части от длительности импульса накачки | |
| Поляризация | Горизонтальная | |
DFG опция
Коллинеарная DFG1 или неколлинеарная DFG1 (NDFG1)1)
| Рабочий диапазон | 2.6 – 9 мкм |
| Энергия импульса | > 2 мкДж при 4 мкм > 0.5 мкДж при 9 мкм |
| Длительность импульса | Менее 3-х частей от длительности импульса накачки |
| Поляризация | Горизонтальная |
1)Максимальная частота следования импульсов 1 кГц. Ограниченный срок службы нелинейного кристалла: 1000 – 2000 часов
Неколлинеарная DFG1K (NDFG1K)2)
| Рабочий диапазон | 2.6 – 4.9 мкм |
| Энергия импульса | > 2 мкДж при 4 мкм |
| Длительность импульса | Менее 3-х частей от длительности импульса накачки |
| Поляризация | Горизонтальная |
2)Не доступна как DFG
Неколлинеарная DFG2 (NDFG2)
| Рабочий диапазон | 4 – 15 мкм |
| Энергия импульса | > 1 мкДж при 5 мкм > 0.1 мкДж при 15 мкм |
| Поляризация | Горизонтальная |
