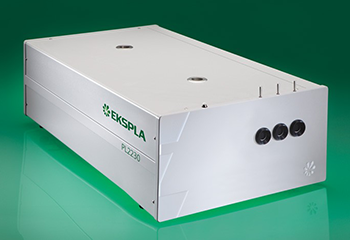

Высокоэнергетические DPSS лазеры с синхронизацией мод серии PL2230

  • Твердотельные лазеры с диодной накачкой
  • Энергия импульса до 140 мДж
  • Длительность импульса 20 – 80 пс
  • Частота следования импульсов 50 – 100 Гц

Производитель EKSPLA

Узнайте цену
Основные параметры
  • Длина волны:
    1064 нм
  • Энергия импульса:
    140 мДж
  • Частота повторений:
    100 Гц
  • Длительность импульса:
    20 – 80 пс
  • Диодная накачка
  • Улучшение профиля луча с использованием новой системы формирования луча

Особенности

Сердцем системы является твердотельный задающий генератор с диодной накачкой (DPSS), помещенный в герметичный монолитный блок, излучающий пачки импульсов с высокой частотой следования (87 МГц) с энергией одного импульса в несколько нДж. Усилители с диодной накачкой используются для усиления импульса на выходе до 30 мДж или 40 мДж. Регенеративный усилитель системы имеет коэффициент усиления практически 106. После регенеративного усилителя лазерный импульс направляется в многопроходный усилитель мощности, который оптимизирован для эффективного извлечения накопленной энергии из Nd:YAG стержня, но при этом сохраняет почти гауссов профиль пучка и низкое искажение волнового фронта. Выходная энергия импульса может регулироваться с шагом около 1%, в то время как СКО стабильности энергии от импульса к импульсу остается на уровне менее 0.5% на длине волны 1064 нм.

Для опциональной генерации высших гармоник (второй, третьей и четвертой) используются нелинейные KD*P и KDP кристаллы с угловой подстройкой, установленные в специальные температурные держатели. Система оптического разделения гарантирует высокую спектральную чистоту излучения на гармониках, выводимых каждая в свой выходной порт.

Встроенные измерители постоянно следят за выходной энергией импульса. Данные от измерителя энергии можно увидеть на пульте дистанционного управления или на мониторе ПК. Также данные лазеры предоставляют импульсы для синхронизации вашего оборудования. Задержка запускающего импульса может составлять до 500 нс и регулируется пользователем с шагом ≈ 0.25 нс через персональный компьютер. При необходимости задержка синхроимпульса может быть увеличена до 1000 мкс с помощью функции –PRETRIG. Точный контроль энергии импульса, отличная краткосрочная и долгосрочная стабильность и частота следования 50 Гц делают лазеры серии PL2230 идеальным выбором для широкого круга научных задач.

Для удобства пользователя управление лазером может осуществляться как с помощью пульта дистанционного управления (ПДУ), так и с помощью ПК через USB, RS232 или LAN интерфейс. ПДУ позволяет управлять всеми параметрами лазера и оснащен ярким дисплеем с подсветкой, что облегчает работу с ним даже в защитных очках.

Отличительные особенности

  • Усилитель мощности с диодной накачкой позволяет получить до 40 мДж на 1064 нм
  • Улучшение профиля пучка с помощью улучшенной системы профилирования
  • Герметичный задающий DPSS генератор
  • Регенеративный усилитель с диодной накачкой
  • Воздушное охлаждение
  • Длительность импульса < 30 пс
  • Превосходная стабильность длительности импульса
  • Частота следования импульсов до 100 Гц
  • Запускающий импульс с низким значением джиттера для высокоскоростной стрик-камеры
  • Превосходная стабильность наведения пучка
  • Пульт дистанционного управления (ПДУ)
  • Опциональная генерация высших гармоник (532 нм, 355 нм, 266 нм)

Области применения

  • Спектроскопия с разрешением по времени
  • SFG/SHG спектроскопия
  • Нелинейная спектроскопия
  • LIBS спектроскопия
  • Накачка ПГС
  • Дистанционное зондирование
  • Определение координат спутников

Опции

  • Опция –P20: обеспечивает длительность импульса 20 ± 10 пс. Энергия импульса будет ниже на ≈ 30% по сравнению со значениями для длительности импульса 28 пс. См. таблицу ниже:
Модель PL2231-50 PL2231A-50
Энергия импульса
1064 нм 23 мДж 28 мДж
532 нм 9 мДж 13 мДж
355 нм 6 мДж 9 мДж
266 нм 2 мДж 4 мДж
  • Опция –P80: обеспечивает длительность импульса 80 пс ± 10%. Энергия импульса будет такой же, как и для длительности импульса 28 пс.

  • Опция –PLL: позволяет привязать частоту следования импульсов задающего генератора к внешнему ВЧ-источнику, обеспечивая высокоточную внешнюю синхронизацию с низким уровнем джиттера. Обращайтесь за дополнительной информацией

Типовой профиль пучка лазера

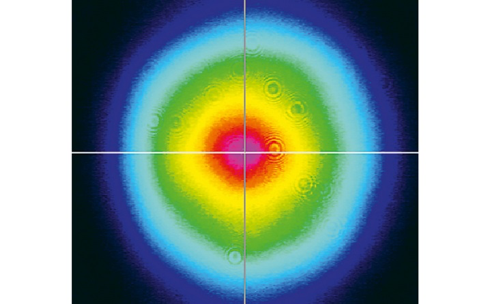

Рис. 1. Типовой профиль пучка лазера PL2230 в ближнем поле.

Габаритные размеры лазерной головки

Рис. 2. Габаритные размеры лазерной головки серии PL2230 (в мм).

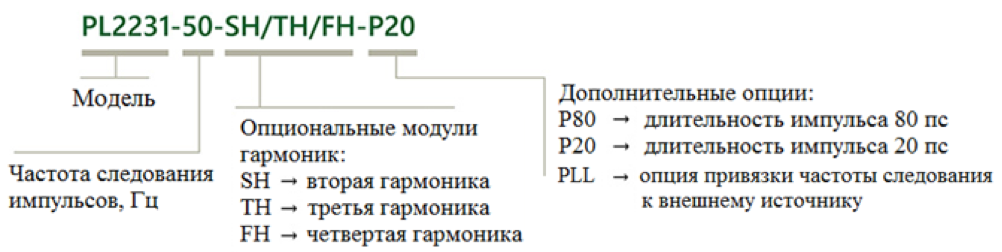

Информация для заказа

Характеристики

Модель PL2230-100 PL2231-100 PL2231-50 PL2231A-50
Основные характеристики 1)
Энергия импульса 2)
1064 нм 3.0 мДж 12 мДж 30 мДж 40 мДж
532 нм 3) 1.3 мДж 5 мДж 13 мДж 18 мДж
355 нм 4) 0.9 мДж 3.5 мДж 9 мДж 13 мДж
266 нм 5) 0.3 мДж 1.2 мДж 3 мДж 5 мДж
213 нм 6) по дополнительному запросу
Стабильность энергии от импульса к импульсу (СКО) 7)
1064 нм < 0.2% < 0.5%
532 нм < 0.4% < 0.8%
355 нм < 0.5% < 1.1%
266 нм < 0.5% < 1.2%
213 нм < 1.5% < 1.5%
Длительность импульса (по уровню FWHM) 8) 29 ± 4 пс
Стабильность длительности импульса 9) ± 1%
Долговременное смещение мощности 10) ± 2%
Частота следования импульсов 0 – 100 Гц 100 Гц 50 Гц 50 Гц
Поляризация Вертикальная, > 99% на 1064 нм
Контраст пред-импульса > 200:1 (от пика к пику по отношению к остаточному импульсу)
Пространственный профиль пучка 11) Близок к гауссоиде в ближнем и дальнем поле
Расходимость пучка 12) < 1.5 мрад < 0.7 мрад
Качество пучка M2 < 1.3 < 2.5
Стабильность наведения пучка (СКО) 13) ≤ 10 мкрад ≤ 20 мкрад
Типичный диаметр пучка 14) ≈ 2 мм ≈ 6 мм ≈ 7 мм
Джиттер оптического импульса
   Режим внутренней синхронизации 15) СКО < 50 нс по отношению к синхроимпульсу TRIG1 OUT
   Режим внешней синхронизации 16) СКО ≈ 3 нс по отношению к синхроимпульсу SYNC IN
Задержка синхроимпульса TRIG1 OUT 17) -500…50 нс
Типовое время прогрева 5 мин 15 мин
Физические характеристики
Габаритные размеры лазерной головки (Ш×Д×В) 456 × 1031 × 249 ± 3 мм
Габаритные размеры источника питания (Ш×Д×В) 85 × 170 × 41 ± 3 мм; адаптер питания на 12 В пост. тока 471 × 391 × 147 ± 3 мм
Длина соединительного кабеля 2.5 м
Требования по эксплуатации
Охлаждение 18) Автономный чиллер
Рабочая температура 22 ± 2°C
Относительная влажность 20 – 80% (не конденсированный воздух)
Напряжение питания 100 – 240 В перем. тока, 50/60 Гц 110 – 240 В перем. тока, однофазное, 50/60 Гц
Энергопотребление < 0.15 кВА < 1.0 кВА

1)В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типичные/типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера. Если не указано иное, все характеристики измерены на длине волны 1064 нм для базовой конфигурации без опций. Характеристики модели PL2231A-50 являются предварительными и подлежат согласованию при размещении заказа.

2)Выходные порты разнесены.

3)Опции –SH, –SH/TH, –SH/FH или –SH/TH/FH или модуль –SH/TH/FH/FiH.

4)Опции –TH, –SH/TH или –SH/TH/FH или модуль –SH/TH/FH/FiH.

5)Опции –SH/FH или –SH/TH/FH или модуль –SH/TH/FH/FiH.

6)Опция модуля –SH/TH/FH/FiH.

7)Усредненное значение, полученное по импульсам, регистрируемым в течение 30 секунд.

8)Доступны опции длительности импульса в диапазоне 20 – 90 пс. Энергетические характеристики могут отличаться от указанных в таблице.

9)Измерено в течение 1 часа при изменении температуры окружающей среды не более чем на ± 1°C.

10)Измерено в течение 8 часов после 20-минутного прогрева при изменении температуры окружающей среды не более чем на ± 2°C.

11)Соответствие гауссоиде в ближнем поле > 80%.

12)Усредненные значения полного угла расходимости по осям X и Y, измеренные по уровню 1/e2 на длине волны 1064 нм.

13)Стабильность наведения пучка оценивается как перемещение центроида пучка в дальнем поле.

14)Измерен по уровню 1/e2 на длине волны 1064 нм.

15)По отношению к синхроимпульсу TRIG1 OUT. Джиттер с СКО < 10 пс обеспечивается опциональной функцией  –PRETRIG.

16)По отношению к синхроимпульсу SYNC IN.

17)Опережение или задержка синхроимпульса TRIG1 OUT может регулироваться с шагом 0.25 нс в указанном диапазоне.

18)Воздушное охлаждение. Помещение должно быть оснащено системой кондиционирования.

Примечание: Если лазер оптимизирован для накачки параметрического генератора, максимальная выходная энергия может отличаться от указанной в таблице.

Примечание: Во время эксплуатации лазер должен быть всегда подключен к сети электрического питания. Если питание будет отсутствовать более 1 часа, то потребуется прогрев системы в течение нескольких часов перед запуском лазера.

Кастомные системы

Модель 1) PL2231C-20
Энергия импульса 2)
1064 нм 140 мДж
532 нм 3) 60 мДж
355 нм 4) 35 мДж
266 нм 5) 15 мДж
Длительность импульса (по уровню FWHM) 6) 80 пс ± 10%
Частота следования импульсов 20 Гц

1)В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типичные/типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера. Если не указано иное, все характеристики измерены на длине волны 1064 нм для базовой конфигурации без опций. Характеристики данной модели являются предварительными и подлежат согласованию при размещении заказа.

2)Выходные порты разнесены.

3)Опции –SH, –SH/TH, –SH/FH или –SH/TH/FH.

4)Опции –TH, –SH/TH или –SH/TH/FH.

5)Опции –SH/FH или –SH/TH/FH.

6)Доступны опции длительности импульса в диапазоне 20 – 90 пс. Энергетические характеристики могут отличаться от указанных в таблице.
