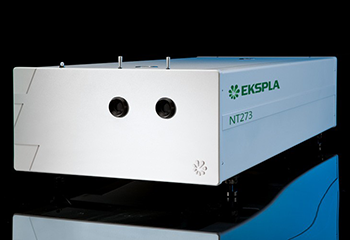

Высокоэнергетические кГц перестраиваемые лазеры с диодной накачкой Серия NT250
- Высокая частота следования импульсов
- Широкий диапазон перестройки от 335 нм до 2600 нм
- > 1.1 мДж в БИК области спектра
- Длительность импульса 1 – 4 нс
Производитель EKSPLA
Описание
Лазеры серии NT250 представляют собой систему с интегрированными в один компактный корпус Nd:YAG лазером накачки с модуляцией добротности и оптическим параметрическим генератором света (ПГС), а также имеют автоматизированную перестройку по рабочему диапазону длин волн. Высокая эффективность преобразования, стабильность выходных параметров, простота обслуживания и компактные размеры делают наши системы отличным выбором для различных применений.
Благодаря диодной накачке лазеры серии NT250 требуют меньше обслуживания по сравнению с ламповыми системами (частая замена лампы накачки), а охлаждение с помощью встроенного «сухого» чиллера еще больше снижает стоимость содержания ввиду отсутствия необходимости использования воды для охлаждения лазерной головки.
Лазеры NT250 могут управляться с помощью пульта дистанционного управления (ПДУ) и/или с ПК с помощью драйверов LabView. ПДУ позволяет управлять всеми параметрами лазера и оснащен ярким дисплеем с подсветкой, что облегчает работу с ним даже в защитных очках.
Отличительные особенности
- Лазер накачки и ПГС интегрированы в едином корпусе
- Полностью «сухой» лазер, вода для охлаждения не требуется!
- Непрерывная автоматизированная перестройка длины волны в диапазоне 335 – 2600 нм
- Частота следования импульсов 1000 Гц
- Более 1.1 мДж в БИК области спектра
- Длительность импульса 1 – 4 нс
- Удаленный контроль через ПДУ или ПК
Области применения
- Получение фотоакустических изображений
- Лазерноиндуцированная флуоресценция
- Спектроскопия накачки-зондирования
- Фотобиология
- Дистанционное зондирование
- Метрология
Преимущества
- Высокая частота следования обеспечивает быстрый сбор данных
- Торцевая диодная накачка и отсутствие воды для охлаждения обеспечивают высокую надежность и низкие затраты на обслуживание
- Превосходная точность перестройки позволяет получать спектры данных высокого качества
- Компактные размеры позволяют сэкономить место в лаборатории
- Собственное проектирование и производство комплектующих, включая лазеры накачки, обеспечивает своевременное гарантийное и постгарантийное обслуживание, а также поставку запасных частей
- Широкий выбор интерфейсов (USB, RS232, LAN, WLAN) гарантирует простоту управления и интеграции в лабораторные системы
- Опции использования аттенюаторов и волокна облегчают интеграцию в различные экспериментальные установки
Характеристики
| Модель | NT252 |
| ПГС 1) | |
| Диапазон длин волн | |
| Сигнальная волна | 670 – 1064 нм |
| Холостая волна | 1065 – 2600 нм |
| SH опция | 335 – 669 нм |
| Энергия импульса 2) | |
| ПГС 2) | 1100 мкДж |
| SH 3) | 200 мкДж |
| Длительность импульса 4) | 1 – 4 нс |
| Частота следования импульсов | 1000 Гц |
| Спектральная ширина линии 5) | < 10 см-1 |
| Шаг перестройки по длине волны 6) | |
| Сигнальная волна | 1 см-1 |
| Холостая волна | 1 см-1 |
| SH | 2 см-1 |
| Поляризация | |
| Сигнальная волна | Горизонтальная |
| Холостая волна | Вертикальная |
| SH/SF | Горизонтальная |
| Типичный диаметр пучка 7), 8) | 3 × 6 мм |
| Лазер накачки | |
| Длина волны 9) | 532 нм |
| Типовая энергия импульса 10) | 4 мДж |
| Длительность импульса 11) | 4 – 6 нс |
| Стабильность энергии импульса | СКО < 2.5% |
| Физические характеристики | |
| Габаритные размеры лазерной головки (Ш×Д×В) | 456 × 1040 × 297 мм |
| Габаритные размеры источника питания (Ш×Д×В) | 520 × 400 × 286 мм |
| Длина соединительного кабеля | 2.5 м |
| Требования по эксплуатации | |
| Охлаждение | Встроенный чиллер с воздушным охлаждением |
| Рабочая температура | 18 – 27°C |
| Относительная влажность | 20 – 80% (не конденсированный воздух) |
| Напряжение питания | 100 – 240 В перем. тока, однофазное, 50/60 Гц |
| Энергопотребление | < 1.5 кВт |
| Класс чистоты помещения | не хуже ISO Class 9 |
1)В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типичные/типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера. Если не указано иное, все характеристики измерены на длине волны 750 нм для базовой конфигурации без опций.
2)Измерено в максимуме в интервале 700 – 750 нм. См. типовые перестроечные кривые для получения информации об энергии на других длинах волн.
3)Измерено на длине волны 400 нм. См. типовые перестроечные кривые для получения информации об энергии на других длинах волн.
4)Значение по уровню FWHM. Измерено с помощью фотодиода с временем нарастания 1 нс и осциллографа с полосой пропускания 300 МГц.
5)Для сигнальной и холостой длин волн.
6)При управлении с помощью ПК. Когда лазер управляется с помощью ПДУ, значения составляют 0.1 нм для сигнальной волны, 1 нм для холостой волны и 0.05 нм для диапазона SH.
7)Измерен на длине волны, указанной в характеристиках в разделе «Энергия импульса».
8)Измерен по уровню 1/e2 на выходе лазера и может изменяться в зависимости от энергии накачки.
9)Отдельные выходные порты для излучения накачки на 532 нм, а также для основной длины волны являются опциональными.
10)Энергия импульса лазера накачки оптимизируется под максимальную производительность ПГС и может отличаться для каждого вновь производимого лазера.
11)Значение по уровню FWHM. Измерено с помощью фотодиода с временем нарастания 1 нс и осциллографа с полосой пропускания 300 МГц.
Примечание: Во время эксплуатации лазер должен быть всегда подключен к сети электрического питания. Если питание будет отсутствовать более 1 часа, то потребуется прогрев системы в течение нескольких часов перед запуском лазера.
Дополнительные опции
| –SH | Расширение рабочего диапазона перестройки до 335 – 670 нм в УФ и видимую область спектра. Достигается за счет генерации второй гармоники. |
| –H, –2H | Дополнительный выходной порт для вывода излучения лазера накачки на 1064 нм и/или 532 нм. |
| –FC | Вывод излучения из ПГС через волокно. |
| –Attn | Ослабление излучения с помощью аттенюатора. |
Рис. 1. Типовая перестроечная кривая выходной энергии лазера NT252-SH.
Рис. 2. Габаритные размеры лазерной головки серии NT250 (в мм).
