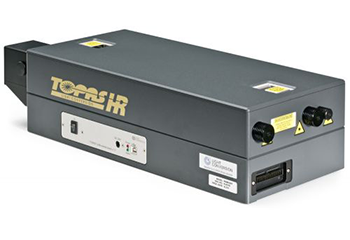

Высокочастотный оптический параметрический усилитель TOPAS-HR
- Энергия накачки: 0.01 – 0.2 мДж
- Длительность импульсов накачки: <150 фс
- Диапазон перестройки: 290 нм – 2.6 мкм
- Длительность выходных импульсов: < 150 фс
- Макс. частота следования: 1 - 5 МГц
- Высокая частота следования импульсов
Производитель Light Conversion
- Энергия накачки:
0.01 – 0.2 мДж - Длительность импульсов накачки:
<150 фс - Диапазон перестройки:
290 нм – 2.6 мкм - Длительность выходных импульсов:
< 150 фс - Макс. частота следования:
1 - 5 МГц - Высокая частота следования импульсов
Описание
TOPAS-HR представляет собой оптический параметрический усилитель, разработанный для использования с высокочастотными источниками излучения (10 кГц – 1 МГц).
Выполненный на базе TOPAS ORPHEUS, данный усилитель обеспечивает высокую стабильность выходного излучения во всем рабочем диапазоне, имеет высокую энергию импульса и качество пучка, а также полностью автоматизирован для управления через USB-порт. С помощью смесителей частоты опционально можно увеличить рабочий диапазон данной системы.
TOPAS-HR может накачиваться излучением от высокочастотного фемтосекундного лазера на титан-сапфире, что делает данную систему идеальным решением для спектроскопии, многофотонной микроскопии, микрообработки и прочих применений.
Отличительные особенности
- Рабочая частота до 1 МГц
- Энергия накачки до 0.2 мДж
- Рабочий диапазон 290 нм – 2.6 мкм (контролируется программно)
- Высокая стабильность выходного излучения во всем рабочем диапазоне
Опции для расширения рабочего диапазона
VIS опция:
Вторая гармоника сигнальной волны (SHS) и вторая гармоника холостой волны (SHI)
| Рабочий диапазон SHS1) | 580 – 800 нм |
| Рабочий диапазон SHI | 800 – 1160 нм |
| Эффективность преобразования энергии2) | > 4% при пиковом значении |
1)Уточняйте информацию касаемо диапазона 500 – 580 нм
2)Эффективность преобразования указывает процентное соотношение выходного значения от входного значения для TOPAS-HR
UV опция:
Вторая гармоника SHS (FHS) и вторая гармоника SHI (FHI)
| Рабочий диапазон FHS | 290 – 400 нм |
| Рабочий диапазон FHI | 400 – 500 нм |
| Эффективность преобразования энергии1) | > 4% при пиковом значении |
1)Эффективность преобразования указывает процентное соотношение выходного значения от входного значения для TOPAS-HR
Технические характеристики
системы при длительности входного импульса < 150 фс
Требования к лазеру накачки:
| Входная длина волны | 770 – 830 нм |
| Длительность входных импульсов (FWHM) | < 150 фс |
| Энергия импульсов накачки | 10 – 200 мкДж |
| Частота следования импульсов | 1 – 1000 кГц |
| Максимальная мощность | 10 Вт |
| Спектральная ширина | В 1.2 раза меньше предела преобразования |
| Стабильность энергии | СКО ≤ 1% |
| Стабильность длительности импульса | ≤ 1% от импульса к импульсу |
| Наклон фронта импульса | < 10% от ширины импульса |
| Контраст импульса | < 5% от выходной энергии |
| Качество пучка | M2 < 1.3 |
| Астигматизм пучка | < 0.15 |
| Пространственный профиль входного пучка | гауссов – гипер гауссов |
| Модуляция интенсивности | ≤ 15%, без горячих областей |
| Точность наведения пучка | < 10 мкрад |
| Отклонение пучка | < 1.2 от дифракционного предела |
| Высота пучка | 125 – 185 мм над оптическим столом |
| Диаметр пучка (1/e2) | < 6 мм (опционально можно заказать телескопическую систему для расширения пучка до 6 – 28 мм) |
Характеристики TOPAS-HR:
| Рабочий диапазон | 1160 – 2600 нм |
| Эффективность преобразования энергии при пиковом значении | > 12% (для сигнальной и холостой длин волн) |
| Поляризация | Сигнальная волна (1160 – 1550 нм) – вертикальная Холостая волна (1550 – 2600 нм) – горизонтальная |
