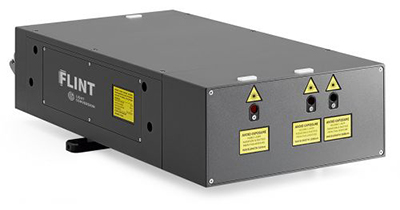

Высокочастотный Yb лазер Flint
- Макс. выходная энергия: 0,125 мкДж
- Выходная мощность: 1 – 10 Вт
- Мин. длительность импульса: <80 фс
- Частота следования импульсов: 76 ± 0,5 МГц
- Возможность синхронизации частоты следования импульсов и CEP смещение стабилизации
Производитель Light Conversion
- Максимальная выходная энергия:
125 нДж - Выходная мощность:
до 10 Вт - Минимальная длительность импульса:
< 80 фс - Частота следования импульсов:
76 ± 0.5 МГц - Возможность синхронизации частоты следования импульсов и CEP смещение стабилизации
Назначение
Активным элементом лазера FLINT является кристалл Yb: KGW с продольной накачкой модулем лазерного диода высокой яркости. Генерация фемтосекундных импульсов обеспечивается синхронизацией продольных мод с помощью линзы Керра. После запуска синхронизации мод, излучение остается стабильным в течение длительного периода времени и не восприимчиво к незначительным механическим воздействиям. Резонатор данного лазера может быть оснащен внешним электрооптическим селектором импульсов и необходимой управляющей электроникой, которые позволяют осуществлять выбор единичных импульсов на частотах следования до 100 кГц. Также возможна кастомизируемая установка пьезопривода для контроля длины резонатора. В дополнение данный лазер может быть оснащен системой фазовой стабилизации (CEP).
FLINT может быть оснащен генератором гармоник HIRO, для преобразования длины волны выходного излучения в 517 нм, 345 нм и 258 нм.
Отличительные особенности
- Длительность импульса менее 80 фс без дополнительных внешних компрессоров
- Максимальная энергия импульса до 125 нДж
- Выходная мощность до 10 Вт
- Стандартная частота следования импульсов 76 МГц
- Практически отсутствует спонтанное усиленное излучение
- Прочный корпус
- Автоматизированная генерация второй гармоники (517 нм)
- Опция фазовой стабилизации (CEP)
- Возможность синхронизации с внешним устройством
Области применения
- Накачка лазерных усилителей на основе Nd/Yb со сверхкороткими импульсами
- Генерация ТГц излучения
- Двухфотонная полимеризация
- Нелинейная микроскопия
- Накачка лазерных источников с фазовой стабилизацией
- Накачка фемтосекундных оптических параметрических усилителей
Технические характеристики
Модель | Flint 1.0 | Flint 2.0 | Flint 4.0 | Flint 6.0 | Flint 10 | Flint SP |
Макс. средняя выходная мощность | > 1 Вт | > 2 Вт | > 4 Вт | > 6 Вт | > 10 Вт 1) | > 0.6 Вт |
Длительность импульса | < 80 фс | < 100 фс | < 120 фс | < 40 фс | ||
Энергия импульса | > 12 нДж | > 25 нДж | > 50 нДж | > 75 нДж | > 125 нДж | > 7 нДж |
Частота следования импульсов | 76 ± 0.5 МГц 2) | |||||
Центральная длина волны | 1035 ± 10 нм 3) | |||||
Стабильность энергии от импульса к импульсу | СКО < 0.5% на протяжении 24 часов 4) | |||||
Поляризация | Линейная, горизонтальная | |||||
Стабильность наведения луча | < 10 мкрад/°C | |||||
Качество луча | TEM00, M2 < 1.2 | |||||
Генерация второй гармоники (опция) | Эффективность преобразования > 30% на 517 нм | |||||
Рабочая температура | 15 – 30˚С (рекомендуется наличие системы кондиционирования) | |||||
Относительная влажность | 20 – 80% (не конденсированный воздух) | |||||
Напряжение питания | 110 В, перем. ток, 50/60 Гц, 2 А 220 В, перем. ток, 50/60 Гц, 1 А |
|||||
Габаритные размеры | ||||||
Лазерная головка | 430 × 195 × 114 мм | |||||
Лазерная головка + вторая гармоника | 442 × 270 × 114 мм | |||||
Стойка для система питания/охлаждения | 640 × 520 × 420 мм | |||||
Чиллер (< 100 Вт) | В зависимости от выбранной модели лазера |
1) Более высокая мощность доступна по запросу
2) Доступны другие частоты следования импульсов в диапазоне 64 – 86 МГц
3) Длина волны может быть указана с допуском ± 2 нм для кастомизируемых систем
4) При нормальных внешних условиях с включенной функцией стабилизации мощности
Производительность
Оптический спектр лазера FLINT
Временной джиттер между импульсом лазера и сигналом с внешнего устройства в диапазоне частот 10 Гц – 500 кГц
Фазовая CEP стабилизация: зависимость одностороннего спектра плотности мощности от фазового шума fCEO (в цикле)
Автоматизированный генератор второй гармоники
Лазер FLINT может быть оснащен автоматизированным модулем второй гармоники, когда необходима работа только с одной длиной волны. Выбор длины волны излучения (1035 нм, 517 нм) осуществляется с помощью программного обеспечения. В случае, если необходим одновременный вывод основной и второй гармоник необходимо использовать генератор гармоник HIRO.
Характеристики
Модель | FLINT 1W-SH | FLINT 2W-SH | FLINT 4W-SH | FLINT 6W-SH |
Макс. средняя выходная мощность | > 0.35 Вт | > 0.7 Вт | > 1.4 Вт | > 2.1 Вт |
Энергия импульса 1) | > 4.2 нДж | > 8.4 нДж | > 16.8 нДж | > 25.2 нДж |
Длительность импульса | < 80 фс | < 100 фс | ||
Частота следования импульсов | 76 ± 0.5 МГц 2) | |||
Центральная длина волны | 517 ± 10 нм 3) | |||
Стабильность энергии от импульса к импульсу | СКО < 0.5% на протяжении 24 часов 4) | |||
Поляризация (517 нм) | Линейная, вертикальная | |||
Стабильность наведения луча | < 10 мкрад/°C | |||
Качество луча | TEM00, M2 < 1.2 | |||
Рабочая температура | 15 – 30˚С (рекомендуется наличие системы кондиционирования) | |||
Относительная влажность | 20 – 80% (не конденсированный воздух) | |||
Напряжение питания | 110 В, перем. ток, 50/60 Гц, 2 А 220 В, перем. ток, 50/60 Гц, 1 А |
|||
Требования по охлаждения лазерной головки | Чиллер с закрытым контуром (воздух-вода или вода-вода) включен в комплект | |||
Требования по охлаждению источника питания | Воздушное охлаждение | |||
Габаритные размеры | ||||
Лазерная головка | 408 × 270 × 114 мм | |||
Стойка для системы питания/охлаждения | 640 × 520 × 420 мм | |||
Чиллер (< 100 Вт) | В зависимости от выбранной модели лазера |
1) Указанные характеристики соответствуют частоте 76 МГц. Энергия импульса может быть больше или меньше в зависимости от выбранной частоты следования в диапазоне 64 – 86 МГц
2) Доступны другие частоты следования импульсов в диапазоне 64 – 86 МГц
3) Длина волны может быть указана с допуском ± 2 нм для кастомизируемых систем
4) При нормальных внешних условиях с включенной функцией стабилизации мощности
