Немагнитные оптические плиты DVIO-B-N.M.

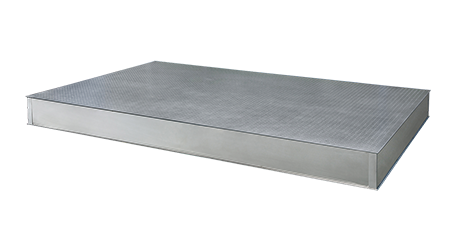

Немагнитные оптические плиты DVIO-B-N.M. предназначены для использования в чистых комнатах, а также для проведения исследований, в которых требуется избавиться от дополнительных источников магнитного поля. Все панели данных оптических плит изготовлены из немагнитной нержавеющей стали 304. DVIO-B-N.M. обеспечивают такой же уровень амортизации вибраций пола, как и плиты исследовательского класс, что позволяет эффективно компенсировать относительные смещения в широком диапазоне частот. В дополнение, данные оптические плиты имеют такие же технологические особенности, что и оптические плиты исследовательского класса, и характеризуются высокой степенью амортизации, эластичности и жесткости.

• Уникальная сотовая структура внутренней панели
• Наличие сетки крепежных отверстий
• Плоскостность ± 0.1 мм на площади более 1 м²
• Все панели выполнены из немагнитной нержавеющей стали
• Герметизация крепежных отверстий
• Возможность кастомизации

• Возможности работы со слабыми магнитными полями
• Сборка и юстировка оптических систем в чистых комнатах
• Другие всевозможные исследовательские задачи

Сотовая структура внутренней панели

Внутренне исполнение оптической плиты представляет собой сотовую структуру, состоящую из слоев гофрированной стали толщиной 0.25 мм, что позволяет увеличить плотность основы плиты и уменьшить размер отдельной соты. Данные слои гофрированной стали уложены друг на друга и закреплены между собой эпоксидной смолой, а поверх них, снизу и сбоку уложены нержавеющая и углеродная стали – это обеспечивает хорошую статическую и динамическую жесткость, что повышает производительность всей системы в целом.

Мельчайшая сотовая структура

Используемая гофрированная сталь с мельчайшей сотовой структурой (площадь одной ячейки составляет всего 3.2 см²) позволяет достичь максимальной плотности укладки стальных слоев, что является важным фактором для повышения жесткости оптического стола. Использование стали с такой мелкой структурой в качестве основы оптического стола способствует увеличению модуля упругости, что, в свою очередь, позволяет увеличить собственные резонансные частоты верхней оптической плиты. В результате, влияние внешних нежелательных вибраций уменьшается, что приводит к снижению силовых колебаний, негативно влияющих на системы виброизоляции. Таким образом, чем выше собственные резонансные частоты оптического стола, тем ниже амплитуда «вредных» низкочастотных колебаний, следовательно, тем меньше отклонения при измерениях и тем выше качество результатов измерений. Данная особенность имеет решающее значение при проведении высокоточных исследований в области микроскопии на уровне наномасштабов.

Оптимальна рабочая поверхность

Перед установкой на оптический стол верхняя оптическая плита шлифуется с высокой аккуратностью для обеспечения гладкости и чистоты ее поверхности, а также для того, чтобы она не отбрасывала блики. Далее в данной плите просверливаются крепежные отверстия с резьбой типа M6 и расстоянием между центрами 25 мм.

Защита от протеканий

Под каждым крепежным отверстием с помощью эпоксидной смолы закреплен специальный нейлоновый рожок, предотвращающий попадание различных жидкостей и материалов в сотовую структуру.

Возможность кастомизации

Исходя из конечных задач пользователя мы предоставляем услуги кастомизации с целью изготовления различных платформ и необходимой для измерений оснастки.

Основной задачей при изготовлении оптического стола является создание как можно более жесткой и прочной основы. И мы с радостью заявляем, что наша продукция получает только самые положительные отзывы от пользователей по всему миру.

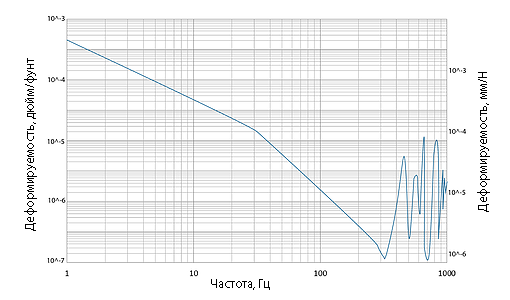

Жесткие оптические плиты минимизируют относительные колебания за счет сотовой структуры внутренней панели, поскольку сотовая структура увеличивает собственные резонансные частоты плиты, что позволяет минимизировать низкочастотные вибрации пола. Производительность оптических плит определяется кривой деформируемости. Данная кривая показывает, насколько хорошо оптическая плита амортизирует статические и динамические вибрации.
