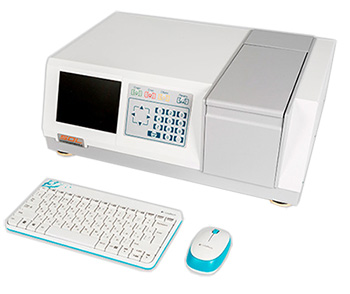

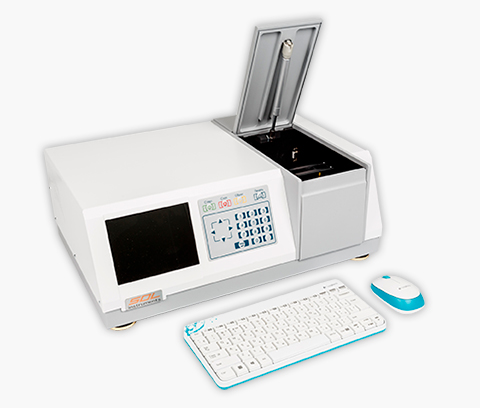

Спектрофотометр МС 122 (UV-VIS-NIR спектрофотометр)

  • Оптическая схемаоднолучевая с опорным каналом
  • Спектральный диапазон от 190 до 1100 нм
  • Выделяемый спектральный интервал - 3 нм
  • Минимальный шаг спектрального сканирования - 0,1 нм

Производитель SOL instruments

Отличительные особенности

Современный спектрофотометр для ультрафиолетовой, видимой и ближней инфракрасной областей спектра (от 190 до 1100 нм) предназначен для решения широкого круга рутинных и исследовательских задач, связанных с регистрацией и обработкой спектров, количественным и многокомпонентным анализом, а также кинетическими измерениями.

  • Двойной монохроматор, обеспечивающий низкий уровень мешающего излучения и высокую точность измерений.
  • Современная оптическая схема, позволяющая работать с исследуемыми образцами малых размеров или микропробами.
  • Встроенный мощный персональный компьютер класса Pentium, позволяющий проводить развернутую обработку результатов измерений, архивацию данных и т.п.
  • Встроенный полноцветный жидкокристаллический 6,4" VGA TFT дисплей.
  • Возможность подключения к прибору широкого спектра внешних устройств: манипулятор типа "мышь", клавиатура, принтер, внешний монитор, внешний компьютер.
  • Непосредственное подключение к локальной компьютерной сети учреждения и к глобальной сети "Интернет".
  • Модульная система кюветного отделения, позволяющая существенно расширять функциональные возможности спектрофотометра (например, измерять коэффициент отражения образцов, проводить поляризационные исследования и т.д.).

Измерительные функции

  • Измерение спектров поглощения, пропускания и отражения.
  • Измерение оптической плотности, коэффициента пропускания и коэффициента зеркального отражения на фиксированных длинах волн.
  • Измерение концентрации одно-волновым методом, а также на двух и трех длинах волн, многоволновые измерения.
  • Кинетические измерения как на одной, так и на нескольких длинах волн.
  • Измерение концентрации по предварительно запрограммированным методикам.
  • Расчет координат цвета и координат цветности в различных колориметрических системах МКО (МКО 1931 г. и МКО 1964 г.) для различных типов источников (А, B, C и D65), а также цветовых различий в соответствии с МКО 1976 г. (CIELAB) – при работе с внешним программным обеспечением.
  • Сохранение результатов измерений и оформление отчетов.

Области применения

Спектрофотометр является универсальным прибором для применения во всех областях, использующих фотометрические методы исследования. Применение спектрофотометра - в экологических и природоохранных лабораториях, заводских лабораториях различных отраслей промышленности, таких как оптическая, химическая, фармацевтическая, пищевая и др.

Стандартный комплект поставки

  • держатель кювет с длиной оптического пути от 10 до 100 мм;
  • 2 кварцевые кюветы с длиной оптического пути 10 мм;
  • 100 шт. стандартных одноразовых полистирольных кювет с длиной оптического пути 10 мм;
  • клавиатура;
  • манипулятор типа "мышь";
  • комплект соединительных кабелей

Периферийные устройства

Не смотря на то, что спектрофотометр обеспечивает выполнение всех своих функций при автономной работе, к нему могут быть подключены следующие внешние устройства:

  • принтер, который подключается через порт "USB" при необходимости распечатки результатов измерений;
  • стандартная клавиатура, обеспечивающая набор и редактирование текста (например, для введения данных);
  • манипулятор типа "мышь" для повышения удобства пользования графическим интерфейсом спектрофотометра;
  • внешний монитор;
  • внешний персональный компьютер для расширения функциональных возможностей спектрофотометра для решения нестандартных измерительных задач.

Вместе с внешним персональным компьютером поставляется специализированное программное обеспечение "PSI-MC 2" или другое по спецификации задачи.

Дополнительное оборудование


M8-82

Приставка для измерения абсолютного коэффициента направленного зеркального отражения для угла падения от 8 до 82 градусов.
Шаг установки угла 0,5 градуса.


P1

Поляризаторы излучения на основе призмы Глана-Тэйлора для преобразования оптического излучения с произвольной поляризацией в линейно поляризованное в диапазоне длин волн от 220 до 1100 нм


M10-1

Приставка для измерения относительным методом коэффициента направленного зеркального отражения для угла падения 10 градусов, с зеркалом плоским М1


H60

Приставка для измерения коэффициента направленного светопропускания образцов толщиной
до 1.5 мм для угла паденияот 0 до 60 градусов.
Шаг установки угла 0.5 градуса.


C35

Держатель твердых образцов и тонких пленок, с прижимом образцов С2


T10

Термостатируемый держатель для термостабилизации исследуемых образцов в кювете с наружными размерами
12.5 х 12.5 х 45 мм
(с длиной оптического пути 10 мм) в диапазоне температур от 13 до 52 °С с шагом 0.1 °С (температура термостатирования управляется спектрофотометром в соответствии с процедурой МВИ).


PP 122

Насос перистальтический с проточной кюветой КН390 (или КН450)


KC11

Комплект светофильтров для поверки спектрофотометра МС 122.
  • Стандартные одноразовые пластиковые кюветы
  • Специализированное программное обеспечение «PSI-MC 2» для спектрофотометров серии МС для внешнего персонального компьютера
  • Кюветы кварцевые с длиной оптического пути 10, 20, 50 и 100 мм

Технические характеристики

Оптическая схема однолучевая с опорным каналом
Монохроматор двойной со сложением дисперсии
Спектральный диапазон от 190 до 1100 нм
Выделяемый спектральный интервал 3  нм
Спектральные щели монохроматора фиксированные, шириной 2 мм
Скорость сканирования 3 - 5 000 нм/мин
Режимы сканирования ускоренно, быстро, нормально, медленно
Минимальный шаг спектрального сканирования 0,1 нм
Абсолютная погрешность установки длины волны не более ± 0,5 нм
Воспроизводимость установки длины волны не более ± 0,2 нм
Уровень рассеянного света на длинах волн 220, 340 и 400 нм не более 0,05 %
Диапазон измерений оптической плотности D от минус 3 до 3 Б
Фотометрическая точность:
- при измерении коэффициентов пропускания T
(при T=10 % на длине волны 540 нм);
- при измерении оптической плотности D
(при D=1 Б на длине волны 540 нм);

не более ± 0,05 %

не более ± 0,002 Б

Фотометрическая сходимость:
- при измерении коэффициентов пропускания T
(при T=10 % на длине волны 540 нм);
- при измерении оптической плотности D
(при D=1 Б на длине волны 540 нм);


не более ± 0,005 %

не более ± 0,0002 Б

Дрейф нуля (на длине волны 500 нм) не более ± 0,0005 Б/час
Источники излучения дейтериевая и галогенная лампы
Переключение источника излучения автоматическое, от 330 до 365 нм, по выбору пользователя
Приемники излучения кремниевые фотодиоды
Внутренние размеры кюветного отделения 120х205х105 мм
Длина оптического пути исследуемых образцов до 120 нм
Порты для подключения дополнительных внешних устройств Ethernet (2 порта), USB (2 порта), RS 232, VGA, PS2 клавиатура, PS2 мышь
Габариты 516 x 352 x 198 мм
Вес 18 кг
Энергопотребление от 90 до 240 В, 50-60 Гц, 100 В·А
