Рамановский спектрометр с микроскопом серии NS200

Серия NS200 представляет собой компактную лазерную микроспектроскопическую систему комбинационного рассеяния света. В отличие от громоздких рамановских приборов, с данной моделью может легко и просто обращаться даже неопытный пользователь. Легкость фокусировки на образце с помощью оптического микроскопа и функции автоматизации значительно сокращает время подготовки к работе. Прибор компактен и легко настраивается для различных экспериментов.

• Оптический микроскоп для визуализации
• Автофокусировка
• Автоматическое переключение между режимом сбора сигнала и оптическим микроскопом
• Сшивание изображения в режиме микроскопа
• Картирование рамановского сигнала с моторизированным столиком (опция)
• Функция нескольких измерений через определенные интервалы времени
• USB-интерфейс управления (ПК или ноутбук)
• Удобное ограждение для блокировки световых помех
• Анализ полученного спектра по базе данных с библиотеками
• Простое и понятное программное обеспечение
• Возможность создания пользовательских библиотек

Серия NS200 представляет собой рамановский спектрометр, разработанный по типу «все в одном» с полностью автоматизированной конфигурацией. Лазер и детектор собраны в измерительном модуле, который интегрирован с 3-осевым моторизованным столиком, что обеспечивает эффективную и простую эксплуатацию.

Компактный размер

Серия NS200 разработана как компактное устройство, что позволяет переносить его из лаборатории в лабораторию и устанавливать на любом офисном столе с ноутбуком. Эта черта позволяет максимально упростить эксперименты, позволяя адаптировать Ваши исследования к различным применениям.

Кастомизация внешнего исполнения

Наша команда конструкторов готова изменить дизайн корпуса в соответствии с Вашей конкретной экспериментальной задачей. Мы будем рады поддержать первое исследование и прототипирование для каждого клиента.

Высокая спектральная стабильность

В NS200 используются оптимизированные оптические компоненты, высокочувствительный детектор и проверенные электронные компоненты. Это обеспечивает высокий уровень стабильности прибора, позволяя получать последовательные, надежные данные.

Простое и понятное программное обеспечение

Управление рамановским спектрометром серии NS200 осуществляется с помощью специального программного обеспечения с простым и интуитивно понятным пользовательским интерфейсом. Даже новички смогут мастерсик управлять прибором после короткого обучения.

Спектрометр, проверенный исследованиями

Многие исследователи используют серию NS200 и ссылаются на нее в своих научных работах. NS200 станет надежным инструментом для любых Ваших исследований.

Примеры стоек корпуса серии NS200

Конфигурация с открытой стойкой

Открытая конфигурация стойки для NS200 предоставляет больше места, позволяя Вам легко оборудовать экспериментальную установку Вашими дополнительными аксессуарами.

Кастомизация предметного столика

Предметный столик для серии NS200 разработан для удобства и простоты навигации по образцу. Вы можете персонализировать его в соответствии с экспериментами, что обеспечит эффективность и точность Ваших исследований.

Конфигурация под луночный планшет

Доступна конфигурация стойки с более крупным моторизованным предметным столиком, который позволяет эффективно охватывать область сканирования для стандартных луночных планшетов.

Удобное переключение режимов микроскопа-спектрометра

Встроенный оптический микроскоп позволяет пользователю выбрать область анализа до начала сканирования. После нахождения точки фокусировки моторизованный механизм переключает спектрометр в режим сбора рамановского спектра.

Фокусировка на образце с помощью оптического микроскопа → Режим микроскопа

Сбор рамановского спектра → Режим спектрометра

Сшивание изображений и картирование рамановского сигнала с помощью моторизованного столика

Сшивание изображений в режиме микроскопа

Серия NS200, оснащенная моторизованным XY столиком, может создавать изображение образца, размеры которого охватываются областью хода предметного столика, путем сшивания изображений. Вы можете легко использовать это предварительное изображение для выбора точек для сбора данных.

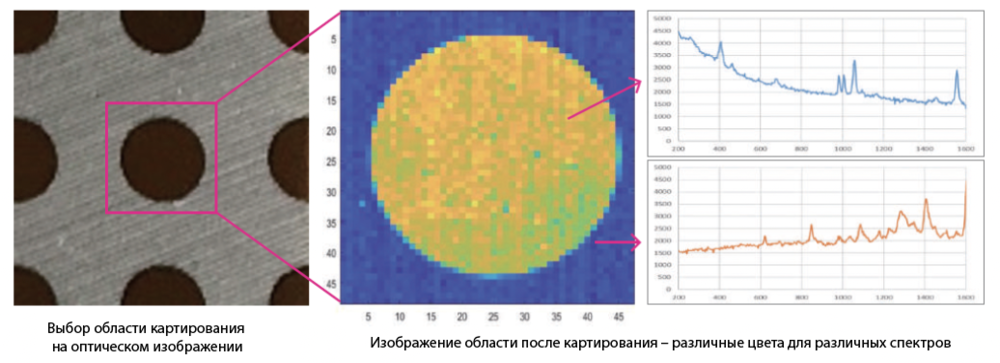

Картирование рамановского сигнала

Картирование области для анализа рамановских сигналов может быть получено с помощью сканирования моторизированным предметным столиком. Диапазон сканирования или область картирования определяется на изображении с оптического микроскопа, а последовательное получение спектра вдоль траекторий сканирования в заданном диапазоне выполняется автоматически. Результат выводится в цветовой гамме, отображающей свойства материала в каждой точке, характеризуемой спектром комбинационного рассеяния.

Программный интерфейс для рамановского картирования

Картирование рамановского сигнала предназначено для визуализации спектральных свойств исследуемой области. Массив точек с набором данных создается автоматически или вручную, а спектр собирается для каждой координаты в массиве.

После завершения картирования набор спектров реконструируется в виде пиксельного изображения в цветовой гамме, где каждый пиксель отображается определенным цветом и уровнем интенсивности самой программой картирования.

Таким образом можно визуализировать рамановские спектральные свойства образца. Цвет отображает выбранные спектральные полосы, а амплитуда отображает интенсивность (обращаем внимание – это не фактическая трехмерная структура поверхности образца, а лишь 3D-визуализация рамановсикх спектров)
