Компактные спектрометры пм разрешения для слабого или рассеянного света серии HYPERFINE HF

  • Измерение мелких деталей в плазме
  • Определение характеристик импульсного лазера
  • Измерении небольших спектральных сдвигов от бриллюэновского или комбинационного рассеяния
  • Отсутствие движущихся частей
  • Субпикометровое разрешение
  • Волоконный ввод излучения
  • Драйверы LabView для интеграции

Производитель LightMachinery

Узнайте цену

Особенности

Спектрометры HyperFine для источников низкой интенсивности предназначены для измерения сверхтонких спектров и незначительных спектральных сдвигов от рассеянного света или распределенных источников.

Спектрометр HyperFine от LightMachinery – это компактный спектрометр с разрешением несколько пм, построенный по собственной технологии: свет попадает в спектрометр HyperFine через оптоволокно. Эталон VIPA, изготовленный с использованием запатентованной технологии струйной полировки LightMachinery, используется для получения очень высокой дисперсии по вертикальной оси с разрешением субпм. Далее следует обычная решетка для рассеивания перекрывающихся порядков в горизонтальном направлении и получения двумерного спектра входящего света. Программное обеспечение от LightMachinery разворачивает спектр для получения спектра длин волн входящего света сверхвысокого разрешения. Дополнительная камера обеспечивает широкий диапазон длин волн и просмотр спектра с более низким разрешением.

Спектрометры серии HyperFine HF идеально подходят для измерения мелких деталей в плазме, определения характеристик импульсного лазера и для измерения небольших спектральных сдвигов от бриллюэновского или комбинационного рассеяния. Простое программное обеспечение SpectraLoK позволяет просматривать спектры в реальном времени и сохранять или экспортировать их для дальнейшего анализа. Драйверы LabView позволяют интегрировать спектрометр HyperFine в автоматизированные экспериментальные установки.

  • Отсутствие движущихся частей
  • Субпикометровое разрешение
  • Волоконный ввод излучения
  • Быстрой сбор и экспорт данных
  • USB интерфейс подключения
  • Драйверы LabView для интеграции

Преимущества

  • Быстрота
  • Компактность
  • Возможность разрешения сверхтонких спектров
  • Высокая надежность
  • Технически грамотная служба поддержки

Области применения

  • Анализ характеристик источников света
    - Лазеры всех типов
    - Лазерный спектр по единичному импульсу
    - Суперлюминесцентные диоды
    - Газоразрядные лампы
  • Спектроскопия
    - Спектроскопия плазмы
    - Высокоточная газовая спектроскопия
    - Спектроскопии бриллюэновского и комбинационного рассеяния
    - Спектроскопия фемтосекундных частотных гребенок
    - Спектральная оптическая когерентная томография
    - Спектроскопия солнца
    - Астрономическая спектроскопия
    - Сверхнизкочастотная рамановская спектроскопия
    - Спектроскопия лабораторной физики:
              - Зеемановское расщепление
              - Сверхтонкая магнитная структура элементов
              - Структура водорода
              - Доплеровский сдвиг линий Фраунгофера из-за вращения солнца
  • Анализ пассивных компонентов
    - Узкополосные нотч-фильтры
    - Оптические эталоны
    - Брэгговские волоконные решетки

Опции

  • Многомодовое волокно с щелью 10 мкм; одномодовое волокно без щели по умолчанию
  • Режим низкого разрешения – покрывает весь общий диапазон с разрешением 0.2 нм
  • Опции системы детектирования:
    - КМОП для анализа лазеров, пассивных компонентов, спектроскопии солнца, бриллюэновского и комбинационного рассеяния
    - ПЗС для приложений с низким уровнем света (бриллюэновское рассеяние биологических образцов)
    - Научные КМОП для приложений с низким уровнем света, требующих быстрого сбора сигнала
    - ICCD для приложений, требующих стробирования (LIBS)
    - УФ К-МОП с хорошей квантовой эффективностью в диапазоне до 260 нм

Примеры измеренных спектров с помощью спектрометров HYPERFINE HF

вторая гармоника иттербиевого волоконного лазера лазерный диод D линии натрия

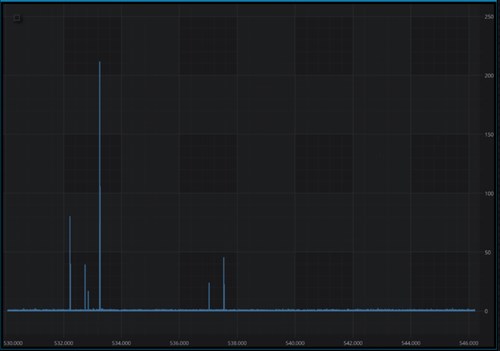

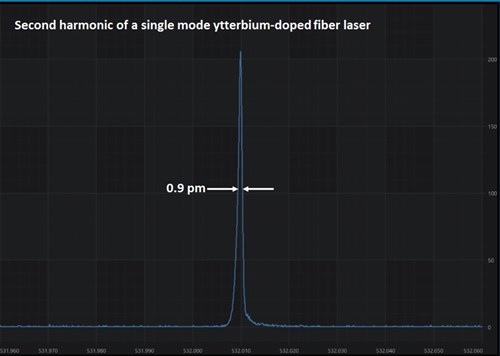

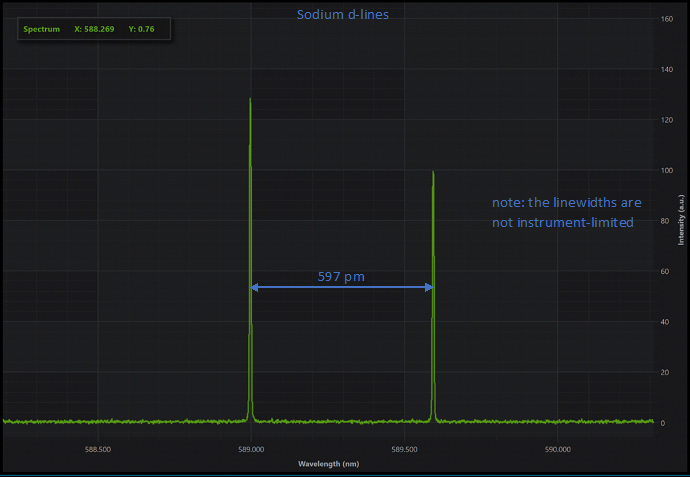

Вторая гармоника одномодового иттербиевого волоконного лазера; 0.9 пм Многомодовый лазерный диод Фраунгоферовы линии натрия; 597 пм; примечание: ширина линии не ограничена прибором
линии испускания неона тонкая структура перехода в гелии спектр пропускания эталона плавленого кварца

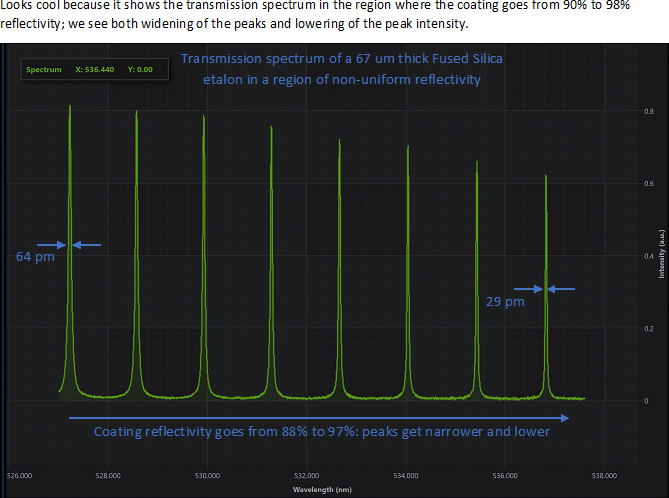

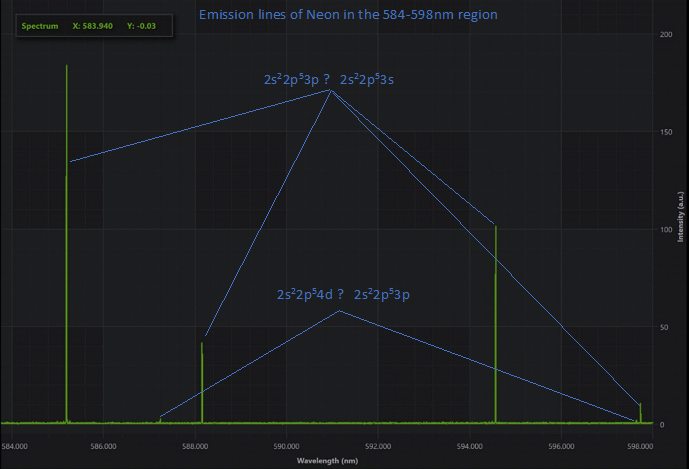

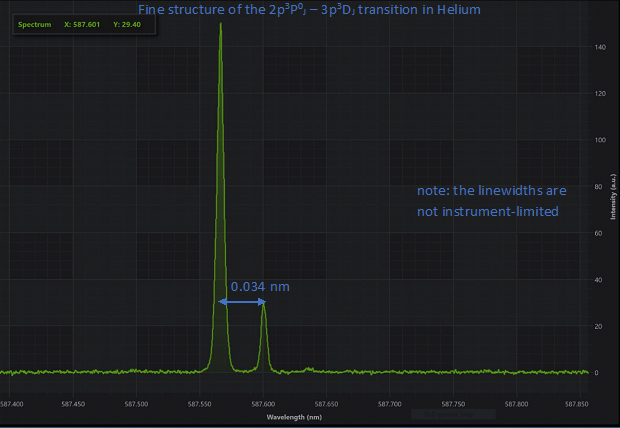

Линии испускания неона в диапазоне 584 – 598 нм Тонкая структура 230J, -33перехода в гелии; 0.034 нм; примечание: ширина линии не ограничена прибором Спектр пропускания эталона плавленого кварца толщиной 67 мкм в области неоднородной отражательной способности; 64 пм, 29 пм; Отражательная способность покрытия изменяется от 88% до 97%: пики становятся уже и меньше
спектр пропускания эталона кварца разрешаемая линия 0.85 пм разрешаемая мощность

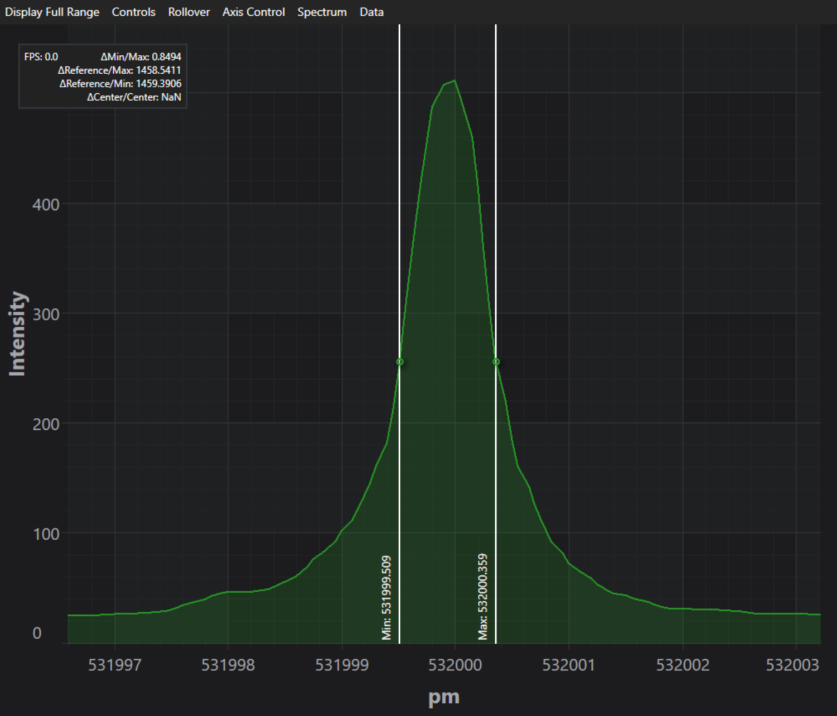

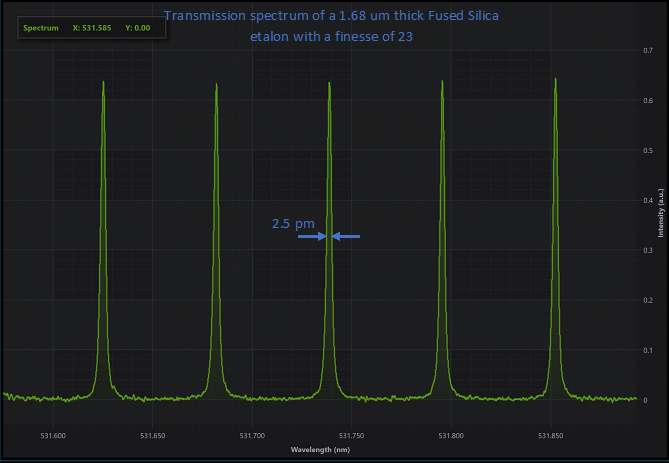

Спектр пропускания эталона плавленого кварца толщиной 1.68 мкм с точностью 23; 2.5 пм Разрешаемая линия 0.85 пм (900 МГц) на длине волны 532 нм Разрешаемая мощность в 1.25 млн. ед. на длине волны 777 нм
магнитная сверхтонкая структура сравнение спектров ртути

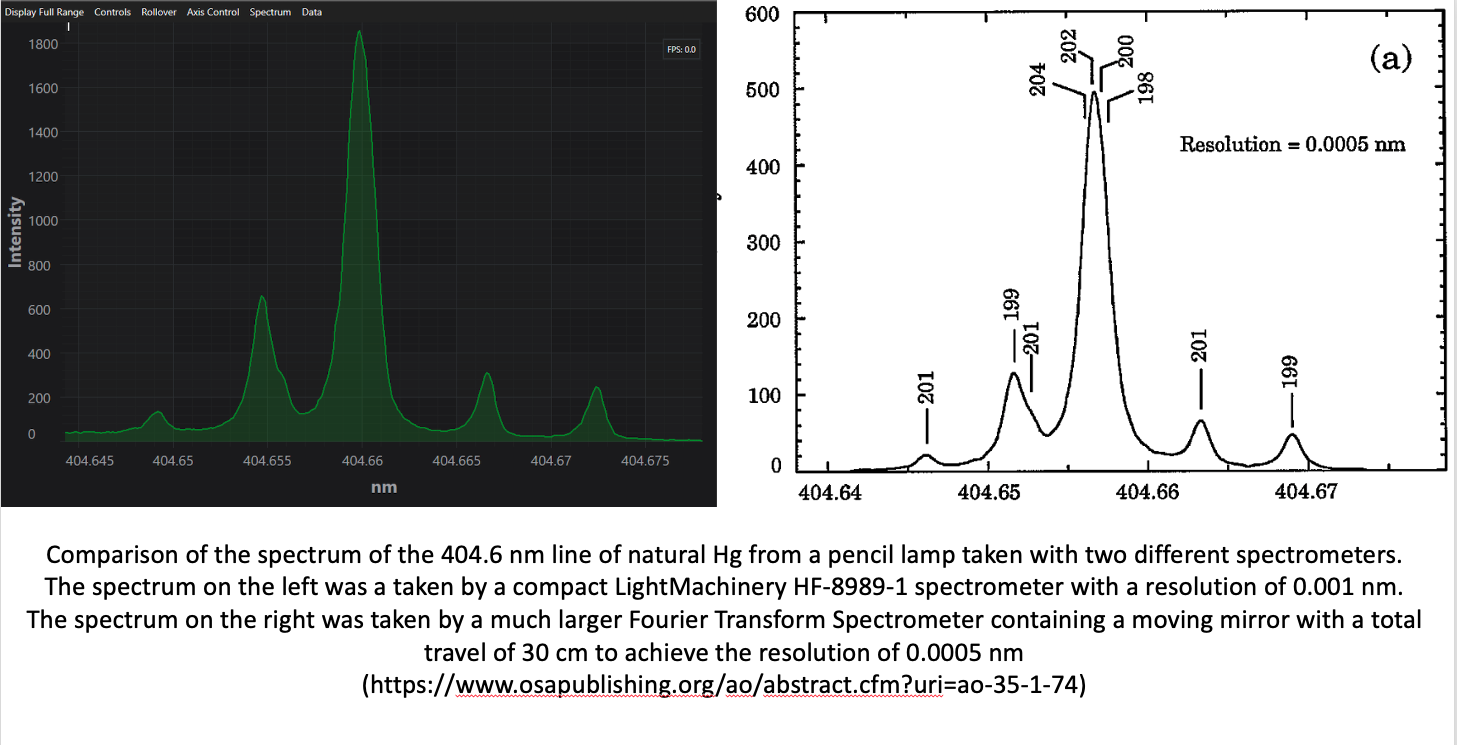

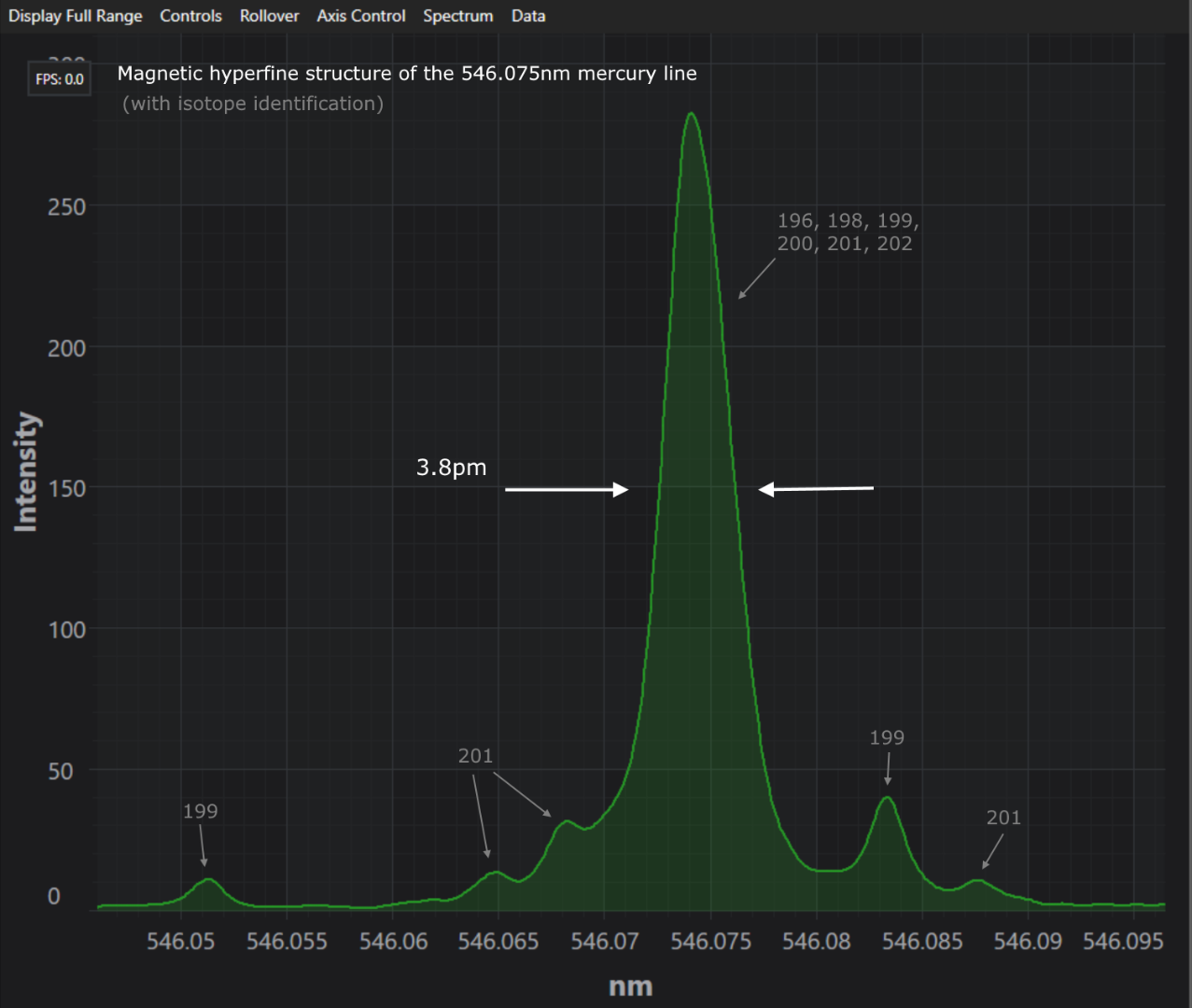

Магнитная сверхтонкая структура линии ртути 546.075 нм; 3.8 пм Сравнение спектров ртути в области 404 нм спектрометра (слева) и Фурье-спектрометра (справа)

Технические характеристики

Модель Класс Форм-фактор Общий диапазон Рабочий диапазон (ручной поворот решетки) Спектральное разрешение*
HF-8888UVLIBS UV C УФ 200 – 400 нм < 30 пм 0.9 см-1
HF-9332 VIS C Видимый 450 – 650 нм < 30 пм 0.9 см-1
HF-8989-1 VIS A 400 – 500 нм 15 нм 1.7 пм 0.05 см-1
HF8988** VIS A 500 – 550 нм 15 нм 15 пм 0.55 см-1
HF-8989-2 VIS B 500 – 600 нм 15 нм 1.6 пм 0.05 см-1
HF-8989-2e VIS B 525 – 640 нм 15 нм 1.6 пм 0.05 см-1
HF-8989-3 VIS A 600 – 700 нм 15 нм 1.6 пм 0.05 см-1
HF-8995-1 NIR B 700 – 800 нм 25 нм 2.0 пм 0.03 см-1
HF-8991-3 NIR A 800 – 950 нм 20 нм 2.0 пм 0.02 см-1
HF-8995-2 NIR A 950 – 1100 нм 20 нм 2.5 пм 0.02 см-1
HF-8999-PK-LLL-*** VIS D см. серию HYPERFINE Brillouin 1.0 пм 0.04 см-1

*-UHR – сверхвысокое разрешение: увеличение разрешения в 2 раза для любой модели
*Рабочий диапазон и разрешение измеряются в середине общего диапазона длин волн
**Высокое пропускание ≈25%, отцентрировано на длине волны 525 нм, входная щель 70×70 мкм, F/4, охлаждаемая ПЗС Retiga 3
***HF-8999-532-AUTO специально разработан для анализа бриллюэновского рассеяния и включает многопроходный эталон для подавления упругого рассеяния на 532 нм

Примечания:

  • Форм-фактор:
  • A: 250 × 600 × 150 мм, 20 кг
  • B: 560 × 330 × 150 мм, 23 кг
  • C: 160 × 200 × 100 мм, 1.5 кг
  • D: 700 × 150 × 400 мм, 28 кг
  • Точность: < 200 пм для моделей с фиксированной решеткой; < 20 пм для всех остальных после калибровки – требуется внешний источник калибровки
  • Динамический диапазон: от 100:1 до 500:1 при однократном измерении, до 50 дБ при экспобрекетинге (съемка серии со сдвигом экспозиции)
  • Скорость сбора сигнала: > 10 Гц (типовая)

A VIPA Spectrograph with Ultra-high Resolution and Wavelength Calibration for Astronomical Applications, The Astronomical Journal, August 2020, Xiaoming Zhu, Dong Lin,  Zhibo Hao, Liang Wang and Jinping He

On the rotational-translational equilibrium in non-thermal argon plasmas at atmospheric pressure. Plasma Sources Science and Technology (2021). Accepted Manuscript.  Labelle, Francis, Antoine Durocher-Jean, and Luc Stafford.

Free-space confocal magneto-optical spectroscopies at milliKelvin temperatures, Lawrie, B. J., et al.

Fraunhofer Line Discrimination (FLD), Smith, Mark W., U.S. Department of Energy
Office of Scientific and Technical Information

Interferometer systems and methods thereof, Munro, James F. U.S. Patent Application No. 16/699,571.

Ultra-high-resolution optical absorption spectroscopy of DC plasmas at low pressure using a supercontinuum laser combined with a laser line tunable filter and a HyperFine spectrometer
Journal of Physics D: Applied Physics,  Antoine Durocher-Jean, Hubert Jean-Ruel, Laura-Isabelle Dion-Bertrand, Sébastien Blais-Ouellette and Luc Stafford (2020)

Evaluation of commercial Virtually Imaged Phase Array and Fabry-Pérot based Brillouin spectrometers for applications to biology.
Biomedical optics express, Optical Society - SOA Publishing,  Guqi Yan, Antony Bazir, Jérémie Margueritat, Thomas Dehoux.

Development and validation of hybrid Brillouin-Raman spectroscopy for non-contact assessment of mechano-chemical properties of urine proteins as biomarkers of kidney diseases, BMC Nephrology
Abduzhappar Gaipov, Zhandos Utegulov, Rostislav Bukasov, Duman Turebekov, Pavel Tarlykov, Zhannur Markhametova, Zhangatay Nurekeyev, Zhanar Kunushpayeva & Alisher Sultangaziyev

Superconductivity of Strontium Titanate in Reduced Dimensions
Pai, Yun-Yi (2020) Superconductivity of Strontium Titanate in Reduced Dimensions. Doctoral Dissertation, University of Pittsburgh. (Unpublished)

Single-frequency 620  nm diamond laser at high power, stabilized via harmonic self-suppression and spatial-hole-burning-free gain
Xuezong Yang, Ondrej Kitzler, David J. Spence, Robert J. Williams, Zhenxu Bai, Soumya Sarang, Lei Zhang, Yan Feng, and Richard P. Mildren

Evaluation of a VIPA-based Brillouin spectrometer with applications to multicellular tumor spheroids.
Yan, Guqi, et al., 3rd BioBrillouin Meeting, Portugal (2019). (Lyon)

Diamond Sodium Guide Star Laser, Optics Letters
Xuezong Yang, Ondrej Kitzler, David J. Spence,  Zhenxu Bai, Yan Feng, and Richard P. Mildren

Ultra-high-resolution optical absorption spectroscopy using a supercontinuum laser combined with a widely tunable filter and a hyperfine spectrometer. Durocher-Jean et al., submitted for CAP Congress, Canada (2020)

Non-equilibrium nature of argon-based radiofrequency and microwave plasmas at atmospheric pressure evidenced by hyperfine optical emission spectroscopy.  Labelle et al., submitted for CAP Congress, Canada (2020).
