Предварительно смонтированные ТГц наборы

  • ТГц набор: SET-1, SET-2, SET-3, SET-4, SET-5, SET-5
  •  ТГц излучатель: EMT-8 или EMT-10
  • ТГц детектор: DET-8 или DET-10
  • Механический держатель для ТГц излучателя/детектора: MNT

Производитель TERAVIL

Описание

Компания TERAVIL предлагает базовые предварительно собранные и предварительно настроенные терагерцовые наборы для экспериментов по пропусканию или отражению. Стандартный набор состоит из ТГц излучателя и детектора с фотопроводящей антенной, механического держателя для ТГц излучателя/ детектора (MNT), направляющей оптики для терагерцового пучка и держателя образца. Все компоненты смонтированы на оптической столешнице размерами 25 × 45 см или на оптическом рельсе длиной 47 см.

Траектории ТГц пучков предварительно юстируются. Следовательно, Вам потребуется только направить лазерное излучение на ТГц излучатель и детектор. Лазер должен удовлетворять следующим параметрам: длительность импульса ≈ 100 фс, частота следования в диапазоне 10 – 100 МГц, длина волны лазера ≈ 780 нм или ≈ 1060 нм.

Доступны шесть стандартных конфигураций, оптимизированных для измерения пропускания или отражения.

Характеристики

ТГц набор SET-1

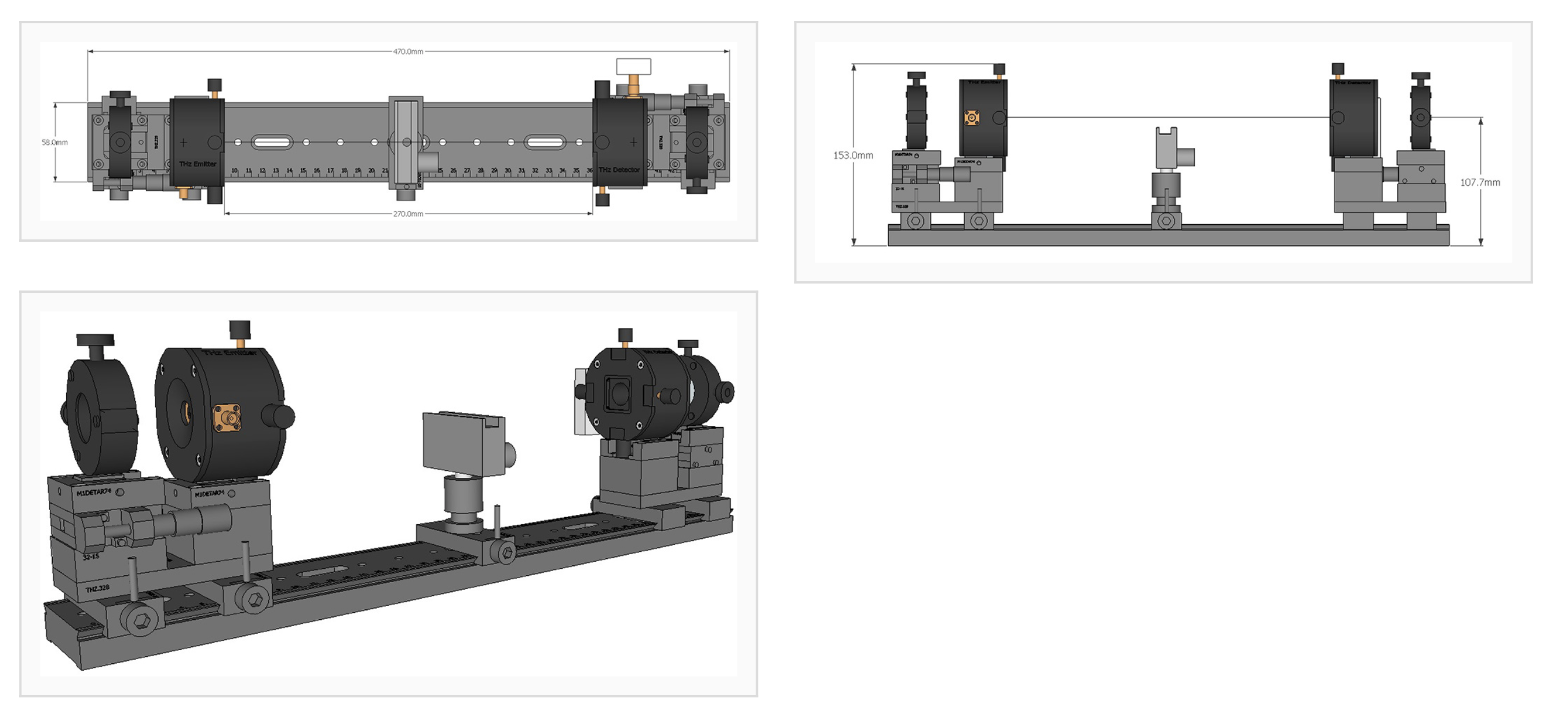

ТГц излучатель, ТГц детектор, держатель образца, закрепленные на оптическом рельсе

ТГц излучатель, ТГц детектор, держатель образца, закрепленные на оптическом рельсе

Включает в состав: оптический рельс длиной 47 см, ТГц излучатель, ТГц детектор, механический держатель для ТГц излучателя/детектора (2 шт.) и держатель образца.

ТГц излучатель EMT-8 или EMT-10
ТГц детектор DET-8 или DET-10
Механический держатель для ТГц излучателя/детектора MNT
Высота оптической оси* 107 мм
Расстояние между ТГц излучателем и детектором 270 мм
Диаметр ТГц пучка ≈ 10 мм

*По запросу высота оптической оси может быть увеличена путем добавления дополнительных пластин высотой 15 или 25 мм.

ТГц набор SET-2

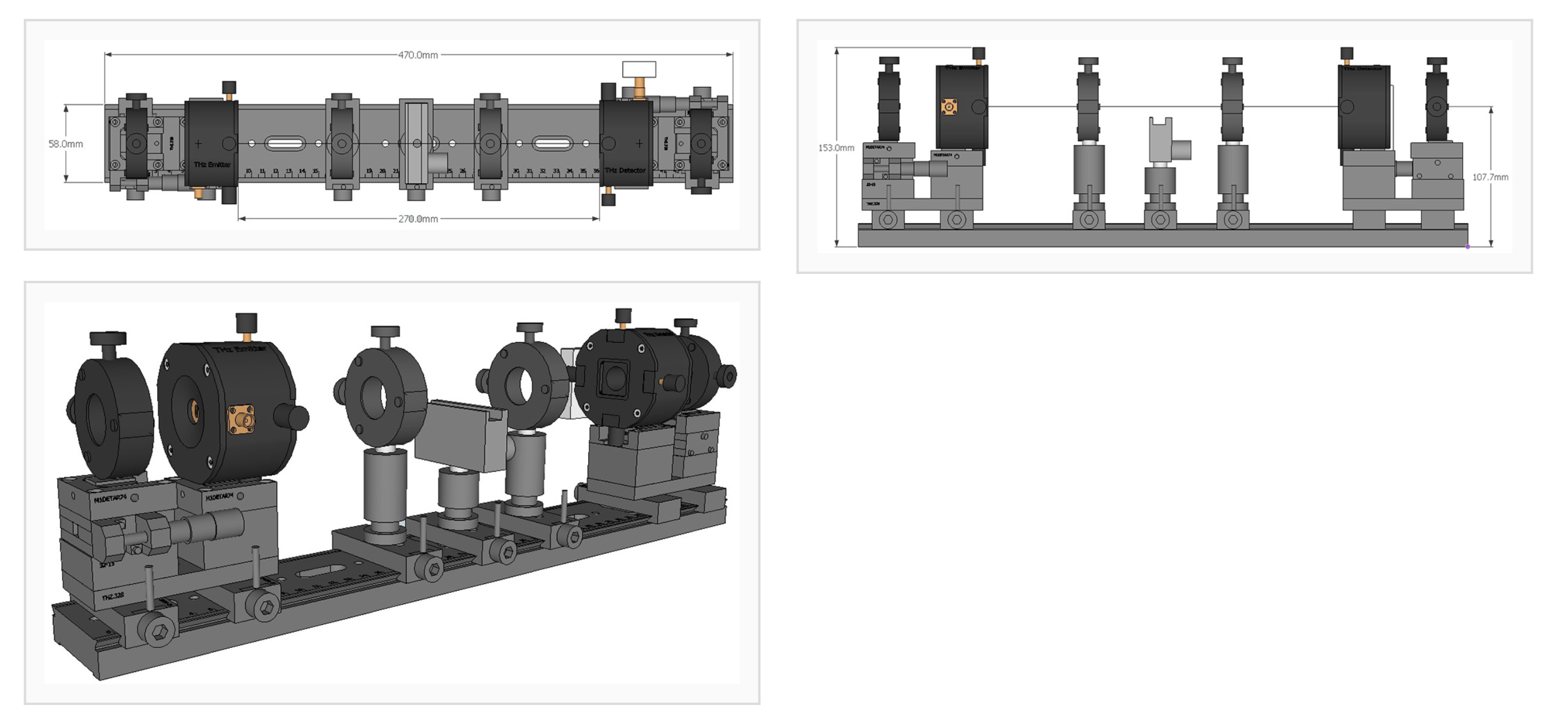

ТГц излучатель, ТГц детектор, держатель образца, полиэтиленовые линзы высокой плотности, закрепленные на оптическом рельсе

ТГц излучатель, ТГц детектор, держатель образца, полиэтиленовые линзы высокой плотности (HDPE), закрепленные на оптическом рельсе

Включает в состав: оптический рельс длиной 47 см, ТГц излучатель, ТГц детектор, механический держатель для ТГц излучателя/детектора (2 шт.), HDPE линза (2 шт.) и держатель образца.

Характеристики

ТГц излучатель EMT-8 или EMT-10
ТГц детектор DET-8 или DET-10
Механический держатель для ТГц излучателя/детектора MNT
Высота оптической оси* 107 мм
ТГц линза Полиэтилен высокой плотности (HDPE)
Расстояние между ТГц излучателем и детектором 270 мм
Диаметр ТГц пучка ≈ 4-5 мм

*По запросу высота оптической оси может быть увеличена путем добавления дополнительных пластин высотой 15 или 25 мм.

ТГц набор SET-3

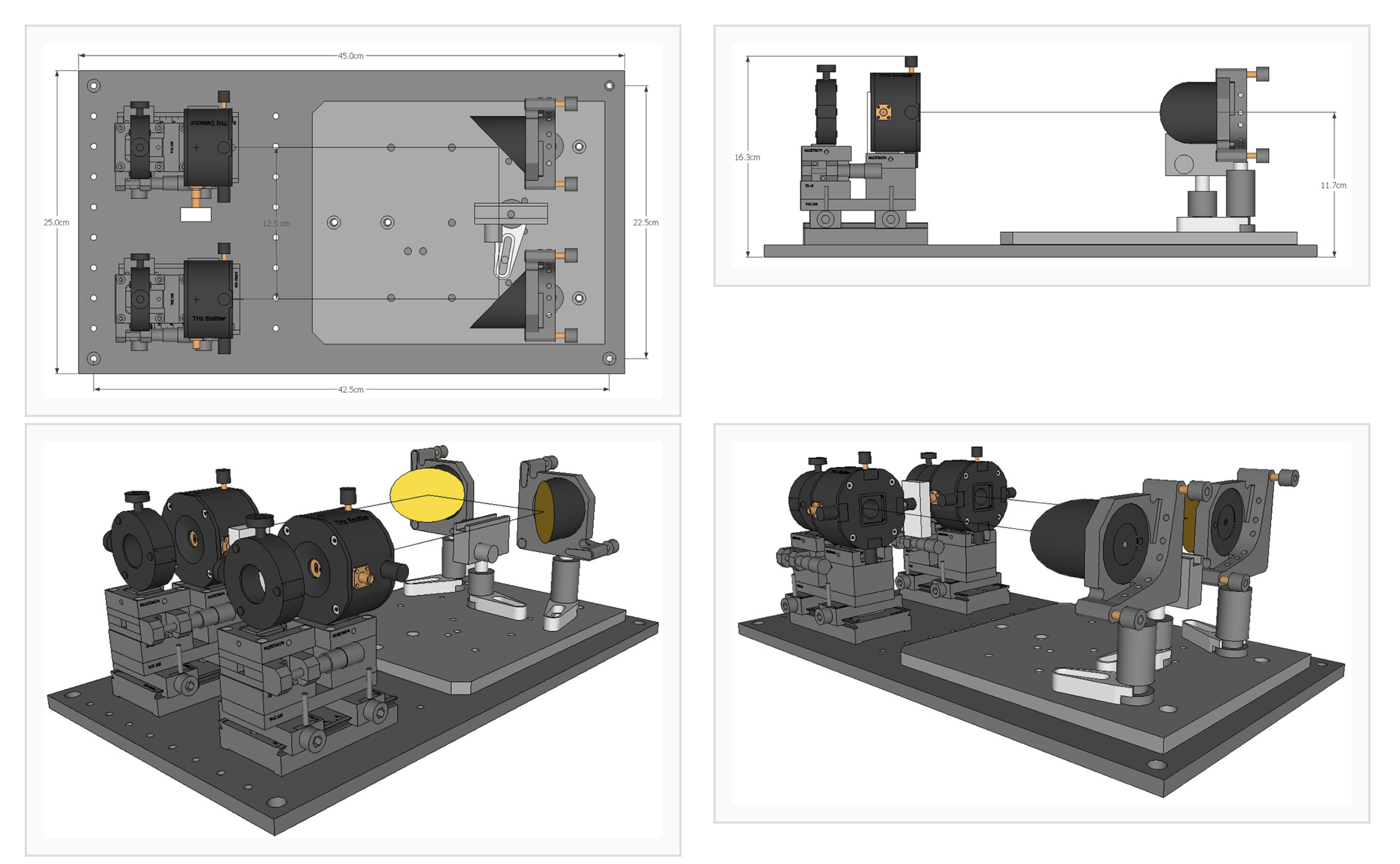

ТГц излучатель, ТГц детектор, модуль пропускания с двумя параболическими зеркалами и держатель образца, закрепленные на оптической столешнице

ТГц излучатель, ТГц детектор, модуль пропускания с двумя параболическими зеркалами и держатель образца, закрепленные на оптической столешнице

Включает в состав: оптическую столешницу размерами 25 × 45 см, ТГц излучатель, ТГц детектор, механический держатель для ТГц излучателя/детектора (2 шт.), модуль пропускания (на основании 20 × 24 см) с двумя параболическими зеркалами (2-дюймовые, 90°, внеосевые) и держатель образца.

Примечание: Модуль пропускания легко извлекается и может быть заменен на модуль отражения (заказывается дополнительно). Оптический путь ТГц пучка остается без изменений.

Характеристики

ТГц излучатель EMT-8 или EMT-10
ТГц детектор DET-8 или DET-10
Механический держатель для ТГц излучателя/детектора MNT
Высота оптической оси* 117 мм
ТГц оптика 90° внеосевые параболические зеркала, 2-дюймовые
Расстояние между ТГц излучателем и детектором 625 мм
Диаметр ТГц пучка ≈ 1-2 мм

*По запросу высота оптической оси может быть увеличена путем добавления дополнительных пластин высотой 15 или 25 мм.

ТГц набор SET-4

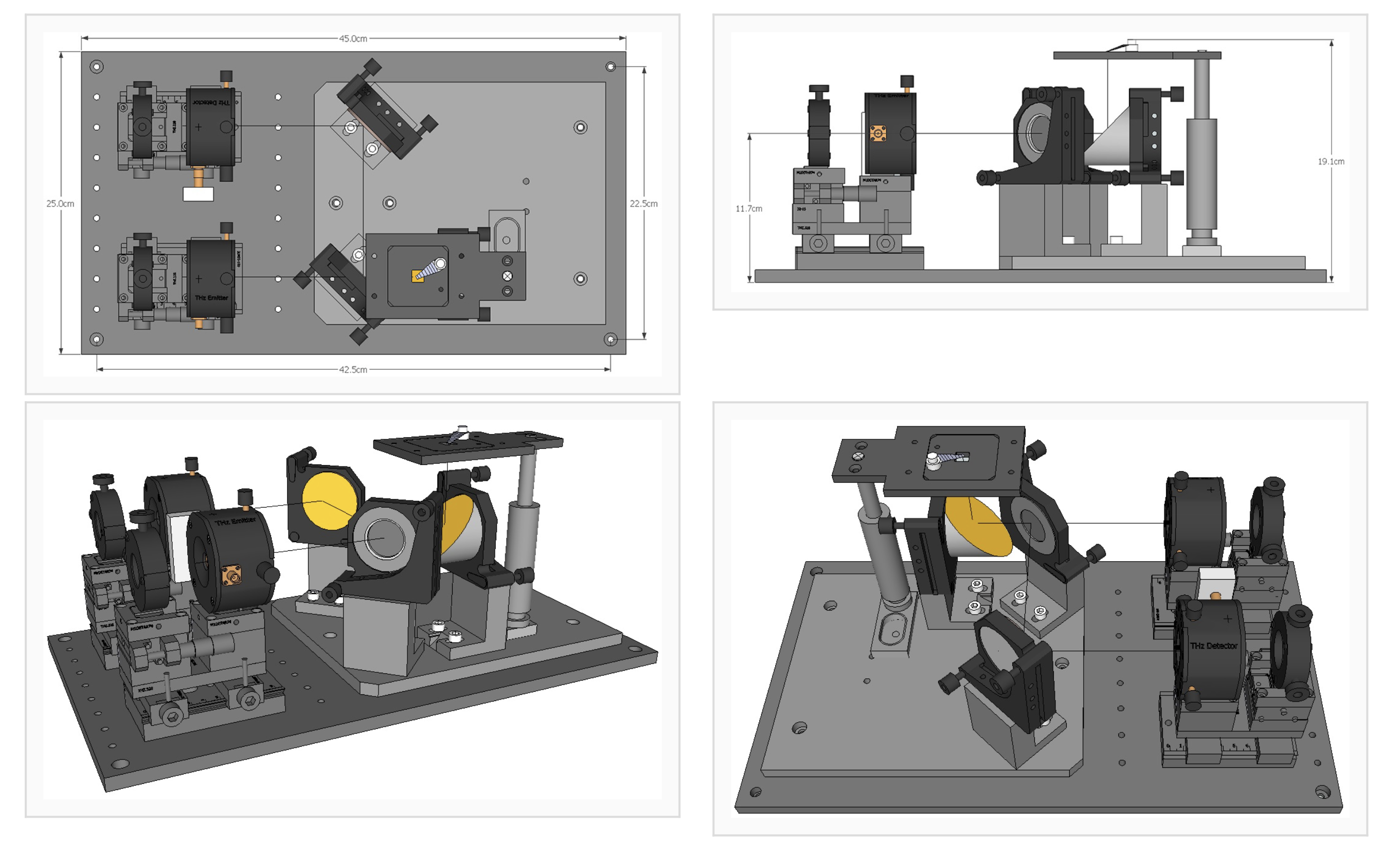

ТГц излучатель, ТГц детектор, модуль отражения с делителем пучка из высокорезистивного кремния, параболическим зеркалом, металлическими зеркалами и держателем образца, закрепленные на оптической столешнице

ТГц излучатель, ТГц детектор, модуль отражения с делителем пучка из высокорезистивного кремния, параболическим зеркалом, металлическими зеркалами и держателем образца, закрепленные на оптической столешнице

Включает в состав: оптическую столешницу размерами 25 × 45 см, ТГц излучатель, ТГц детектор, механический держатель для ТГц излучателя/детектора (2 шт.), модуль отражения (на основании 20 × 24 см) с параболическим зеркалом (2-дюймовое, 90°, внеосевое), кремниевым делителем пучка, металлическим зеркалом (2 шт.), держателем образца и пластинами для размещения образцов размерами 5×5, 10×10 и 25×25 мм.

Примечание: Модуль отражения легко извлекается и может быть заменен на модуль пропускания (заказывается дополнительно). Модули пропускания и отражения сконструированы таким образом, что ТГц импульс виден примерно в одном и том же месте во времени при переключении с одной конфигурации на другую.

Характеристики

ТГц излучатель EMT-8 или EMT-10
ТГц детектор DET-8 или DET-10
Механический держатель для ТГц излучателя/детектора MNT
Высота оптической оси* 117 мм
ТГц оптика 90° внеосевое параболическое зеркало, кремниевый делитель пучка, металлические зеркала
Расстояние между ТГц излучателем и детектором 625 мм
Диаметр ТГц пучка ≈ 1-2 мм
Конфигурация Измерение отражения при нормальном падении излучения на образец (0°)

*По запросу высота оптической оси может быть увеличена путем добавления дополнительных пластин высотой 15 или 25 мм.

ТГц набор SET-5

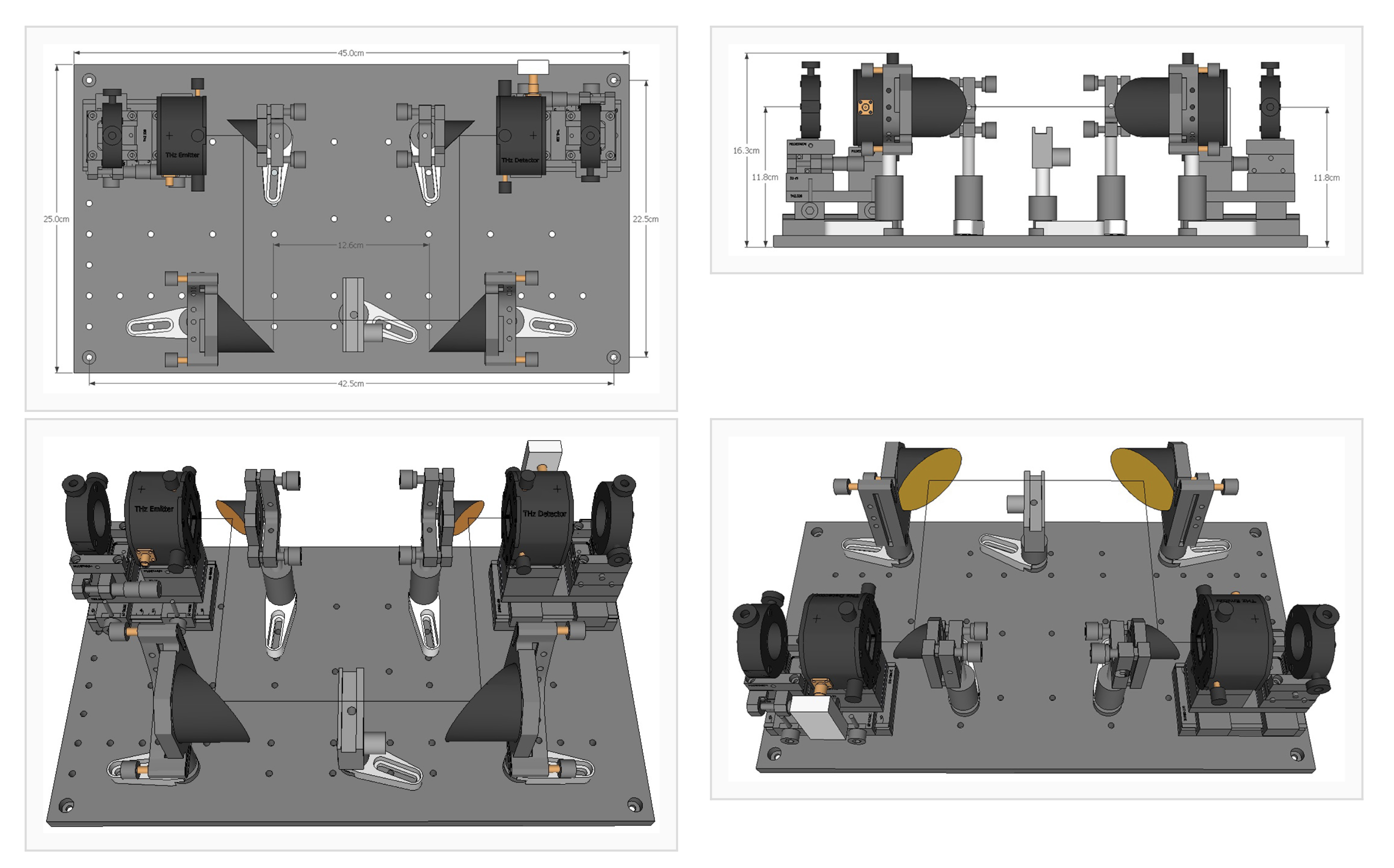

ТГц излучатель, ТГц детектор, конфигурация пропускания с четырьмя параболическими зеркалами и держатель образца, закрепленные на оптической столешнице

ТГц излучатель, ТГц детектор, конфигурация пропускания с четырьмя параболическими зеркалами и держатель образца, закрепленные на оптической столешнице

Включает в состав: оптическую столешницу размерами 25 × 45 см, ТГц излучатель, ТГц детектор, механический держатель для ТГц излучателя/детектора (2 шт.), два параболических зеркала (2-дюймовые, 90°, внеосевые), два параболических зеркала (1-дюймовые, 90°, внеосевые) и держатель образца.

Характеристики

ТГц излучатель EMT-8 или EMT-10
ТГц детектор DET-8 или DET-10
Механический держатель для ТГц излучателя/детектора MNT
Высота оптической оси* 118 мм
ТГц оптика 90° внеосевые параболические зеркала, 1- и 2-дюймовые
Расстояние между ТГц излучателем и детектором 600 мм
Диаметр ТГц пучка ≈ 2-3 мм

*По запросу высота оптической оси может быть увеличена путем добавления дополнительных пластин высотой 15 или 25 мм.

ТГц набор SET-6

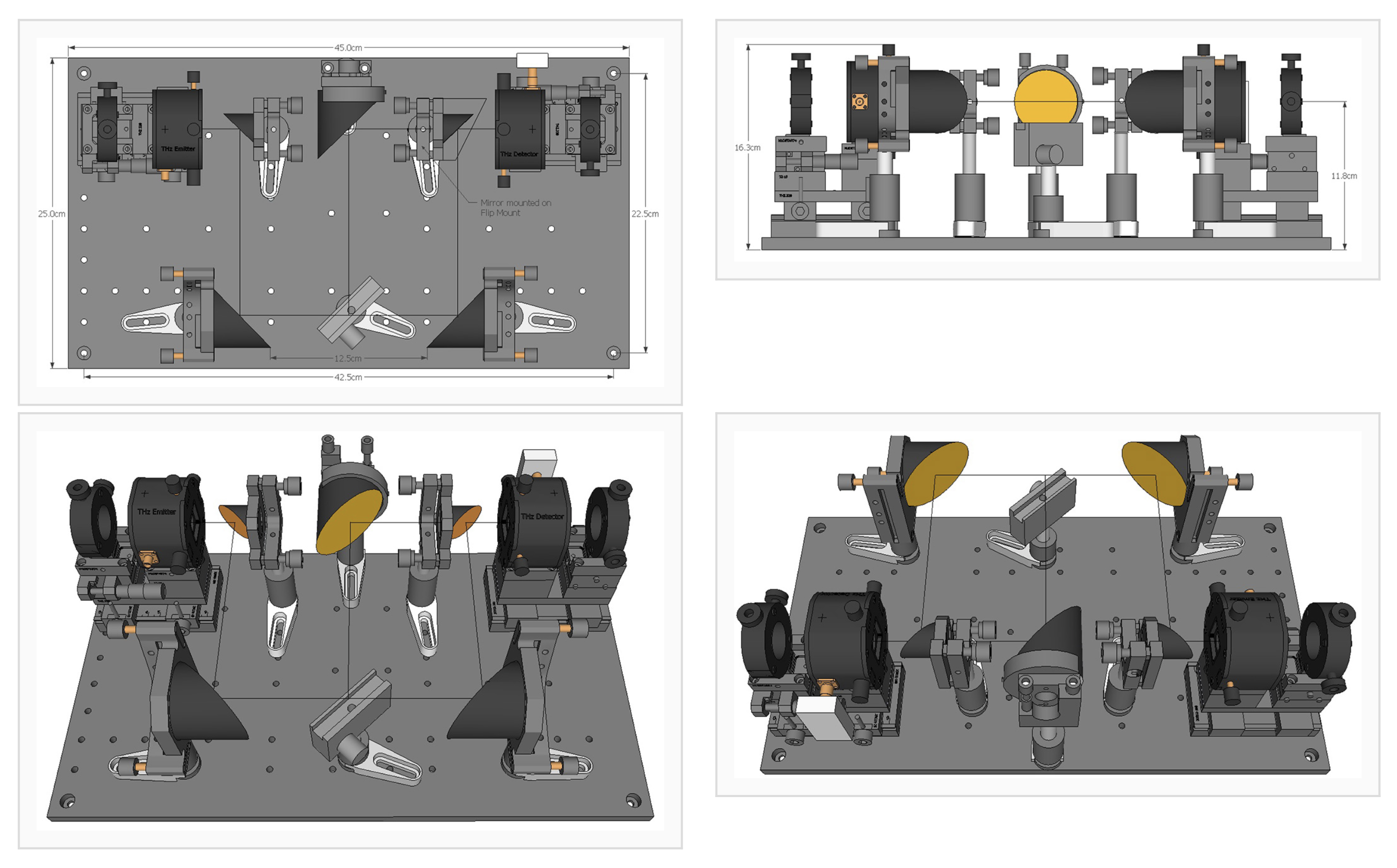

ТГц излучатель, ТГц детектор, конфигурация пропускания с четырьмя параболическими зеркалами, держатель образца и конфигурация отражения с двумя параболическими зеркалами, закрепленные на оптической столешнице

ТГц излучатель, ТГц детектор, конфигурация пропускания с четырьмя параболическими зеркалами, держатель образца и конфигурация отражения с двумя параболическими зеркалами, закрепленные на оптической столешнице

Включает в состав: оптическую столешницу размерами 25 × 45 см, ТГц излучатель, ТГц детектор, механический держатель для ТГц излучателя/детектора (2 шт.), три параболических зеркала (2-дюймовые, 90°, внеосевые), два параболических зеркала (1-дюймовые, 90°, внеосевые) и держатель образца.

Примечание: Переключение между геометриями пропускания и отражения осуществляется путем ввода/вывода параболического зеркала в оптический путь перед ТГц детектором.

Характеристики

ТГц излучатель EMT-8 или EMT-10
ТГц детектор DET-8 или DET-10
Механический держатель для ТГц излучателя/детектора MNT
Высота оптической оси* 118 мм
ТГц оптика 90° внеосевые параболические зеркала, 1- и 2-дюймовые
Расстояние между ТГц излучателем и детектором 600 мм
Диаметр ТГц пучка ≈ 2-3 мм
Конфигурация Измерение пропускания и отражения при падении излучения на образец под углом 45°

*По запросу высота оптической оси может быть увеличена путем добавления дополнительных пластин высотой 15 или 25 мм.

Информация для заказа

Модель Лазер Компоненты ТГц набора
SET-1-800 800 нм

Оптический рельс длиной 47 см, ТГц излучатель, ТГц детектор, механический держатель для ТГц излучателя/детектора (2 шт.) и держатель образца

SET-2-800 800 нм

Оптический рельс длиной 47 см, ТГц излучатель, ТГц детектор, механический держатель для ТГц излучателя/детектора (2 шт.), HDPE линза (2 шт.) и держатель образца

SET-3-800 800 нм

Оптическая столешница размерами 25 × 45 см, ТГц излучатель, ТГц детектор, механический держатель для ТГц излучателя/детектора (2 шт.), модуль пропускания с двумя параболическими зеркалами (2-дюймовые, 90°, внеосевые) и держатель образца

SET-4-800 800 нм

Оптическая столешница размерами 25 × 45 см, ТГц излучатель, ТГц детектор, механический держатель для ТГц излучателя/детектора (2 шт.), модуль отражения (0°) с параболическим зеркалом (2-дюймовое, 90°, внеосевое), кремниевым делителем пучка, металлическим зеркалом (2 шт.), держателем образца и пластинами для размещения образцов размерами 5×5, 10×10 и 25×25 мм.

SET-5-800 800 нм

Оптическая столешница размерами 25 × 45 см, ТГц излучатель, ТГц детектор, механический держатель для ТГц излучателя/детектора (2 шт.), два параболических зеркала (2-дюймовые, 90°, внеосевые), два параболических зеркала (1-дюймовые, 90°, внеосевые) и держатель образца в конфигурации на пропускание

SET-6-800 800 нм

Оптическая столешница размерами 25 × 45 см, ТГц излучатель, ТГц детектор, механический держатель для ТГц излучателя/детектора (2 шт.), три параболических зеркала (2-дюймовые, 90°, внеосевые), два  параболических зеркала (1-дюймовые, 90°, внеосевые) и держатель образца в конфигурации на пропускание и отражение (45°)

SET-1-1060 1060 нм

Оптический рельс длиной 47 см, ТГц излучатель, ТГц детектор, механический держатель для ТГц излучателя/детектора (2 шт.) и держатель образца

SET-2-1060 1060 нм

Оптический рельс длиной 47 см, ТГц излучатель, ТГц детектор, механический держатель для ТГц излучателя/детектора (2 шт.), HDPE линза (2 шт.) и держатель образца

SET-3-1060 1060 нм

Оптическая столешница размерами 25 × 45 см, ТГц излучатель, ТГц детектор, механический держатель для ТГц излучателя/детектора (2 шт.), модуль пропускания с двумя параболическими зеркалами (2-дюймовые, 90°, внеосевые) и держатель образца

SET-4-1060 1060 нм

Оптическая столешница размерами 25 × 45 см, ТГц излучатель, ТГц детектор, механический держатель для ТГц излучателя/детектора (2 шт.), модуль отражения (0°) с параболическим зеркалом (2-дюймовое, 90°, внеосевое), кремниевым делителем пучка, металлическим зеркалом (2 шт.), держателем образца и пластинами для размещения образцов размерами 5×5, 10×10 и 25×25 мм.

SET-5-1060 1060 нм

Оптическая столешница размерами 25 × 45 см, ТГц излучатель, ТГц детектор, механический держатель для ТГц излучателя/детектора (2 шт.), два параболических зеркала (2-дюймовые, 90°, внеосевые), два параболических зеркала (1-дюймовые, 90°, внеосевые) и держатель образца в конфигурации на пропускание

SET-6-1060 1060 нм

Оптическая столешница размерами 25 × 45 см, ТГц излучатель, ТГц детектор, механический держатель для ТГц излучателя/детектора (2 шт.), три параболических зеркала (2-дюймовые, 90°, внеосевые), два  параболических зеркала (1-дюймовые, 90°, внеосевые) и держатель образца в конфигурации на пропускание и отражение (45°)
