ТГц детектор со свободным входом
- Напряжение смещения: ± 12 В
- Отношение сигнал/шум: > 60 дБ при 0.5 ТГц
- Длительность импульса: < 150 фс
- Частота следования импульсов: 20 – 100 МГц
- Профиль пучка: Близкий к Гауссову профилю
Производитель TERAVIL
Описание
ТГц детектор снабжен микрополосковой фотопроводящей антенной (PCA), выполненной на основе из GaAsподложки. В зависимости от длины волны лазера накачки в качестве фотопроводника используется либо GaAs, выращенный при низкой температуре (LT-GaAs), либо GaBiAs. На поверхности данного фотопроводника формируется дипольная антенна копланарного типа (элементарный излучатель Герца), используя AuGeNi металлизацию.
ТГц детектор подсвечивается лазером. Лазерный пучок должен быть сфокусирован между двумя электродами (см. рис. 1). Зазор между металлическими контактами детектора сравним с диаметром лазерного пучка. ТГц излучение собирается с помощью встроенной линзы, изготовленной из кремния высокой плотности, которая крепится на специальном XY столике (см. рис. 2). Для позиционирования кремниевой линзы по центру PCA используются регулировочные винты. SMA разъемы на задней стороне корпуса используются для подключения усилителя к ТГц детектору. Любое из 3 отверстий с резьбой M6 может использоваться для крепления ТГц детектора к оптическому столу (см. рис. 3).
Отличительные особенности
- Фотопроводящая антенна выполнена из LT-GaAs или GaBiAs
- Оптимизирован для длины волны вблизи 800 нм или 1060 нм
- Широкий спектральный диапазон и низкий уровень шума
- Субпикосекундное временное разрешение
- Поставляется с техническим паспортом
Области применения
- ТГц спектроскопия с временным разрешением
- Оптическая ТГц спектроскопия накачки-зондирования
- Получение ТГц изображений
Рис. 1. Микрополосковая фотопроводящая антенна (PCA) детектора.
Рис. 2. Поперечное сечение ТГц детектора.

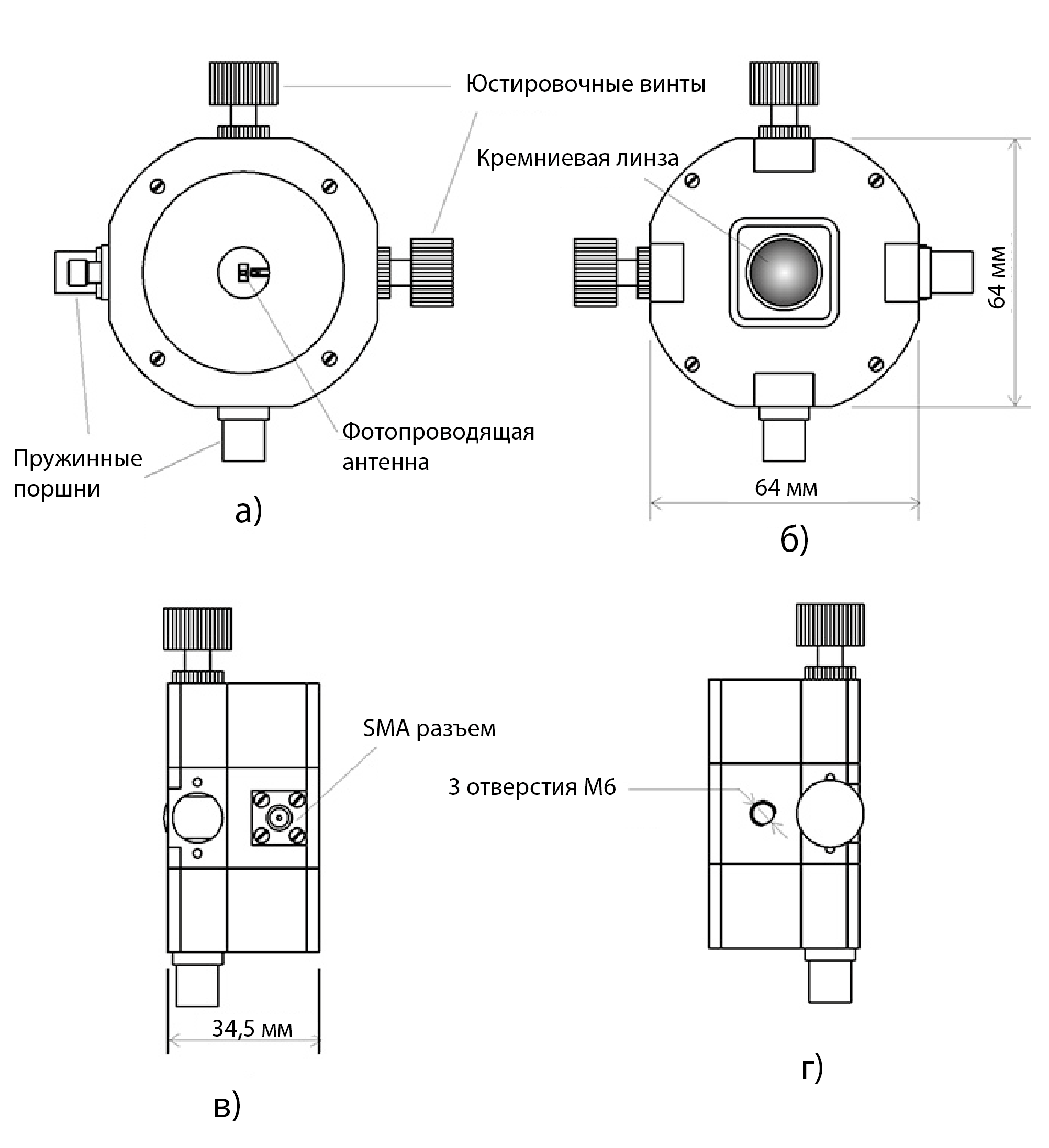

Рис. 3. ТГц детектор в сборе.
Характеристики
| Модель | ТГц детектор 2) | |
| DET-08 | DET-10 | |
| Фотопроводящая антенна | ||
| Материал антенны | LT-GaAs | GaBiAs |
| Размеры подложки | 5 × 1.5 мм | |
| Толщина | 600 мкм | |
| Тип антенны | диполь | |
| Напряжение смещения | ± 12 В | |
| Центральная ТГц частота | 0.5 ТГц | |
| Регистрируемая ТГц полоса 3) | до 5 ТГц | |
| Отношение сигнал/шум | > 60 дБ при 0.5 ТГц | |
| Встроенная фокусирующая линза | ||
| Материал | Высокорезистивный (HRFZ) кремний | |
| Геометрическая форма | Гиперполусфера | |
| Подстройка XY столика | ± 3 мм | |
| Параметры излучения накачки | ||
| Длина волны возбуждения | 800 ± 40 нм | 1060 ± 40 нм |
| Средняя мощность 1) | < 50 мВт | < 20 мВт |
| Длительность импульса | < 150 фс | |
| Частота следования импульсов | 20 – 100 МГц | |
| Профиль пучка | Близкий к Гауссову профилю | |
| Диаметр пучка 4) | ≈ 2 мм | |
1)В зависимости от длительности лазерного импульса, частоты следования и диаметра пучка на поверхности подложки.
2)Операционный предусилитель может быть установлен при необходимости.
3)При длительности импульса лазера накачки 100 фс.
4)Рекомендованное значение при использовании с креплением ТГц детектора из спектроскопического комплекта компании TERAVIL.

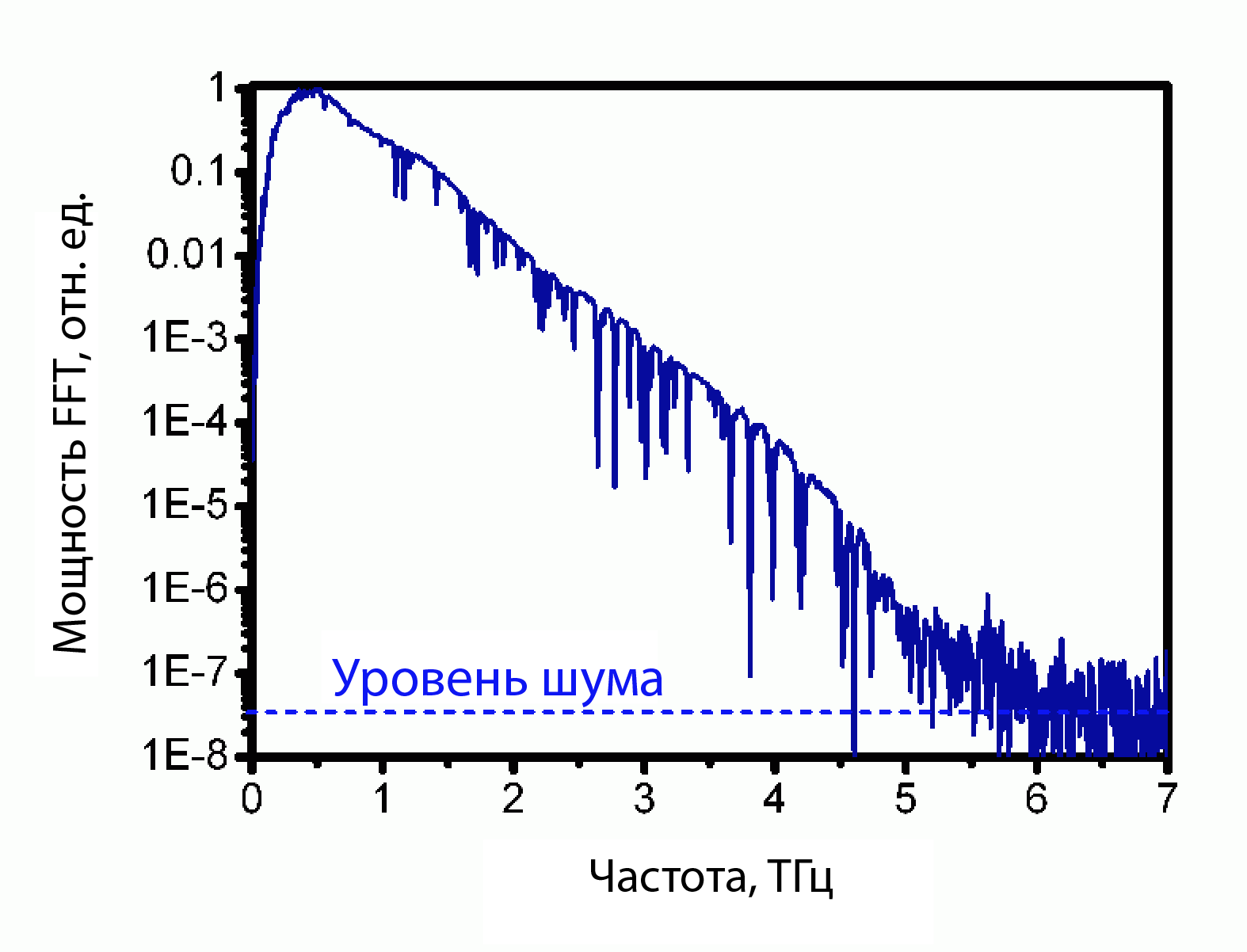

Рис. 4. Типовой вид Фурье-преобразования ТГц спектра при использовании фотопроводника из LT-GaAs.

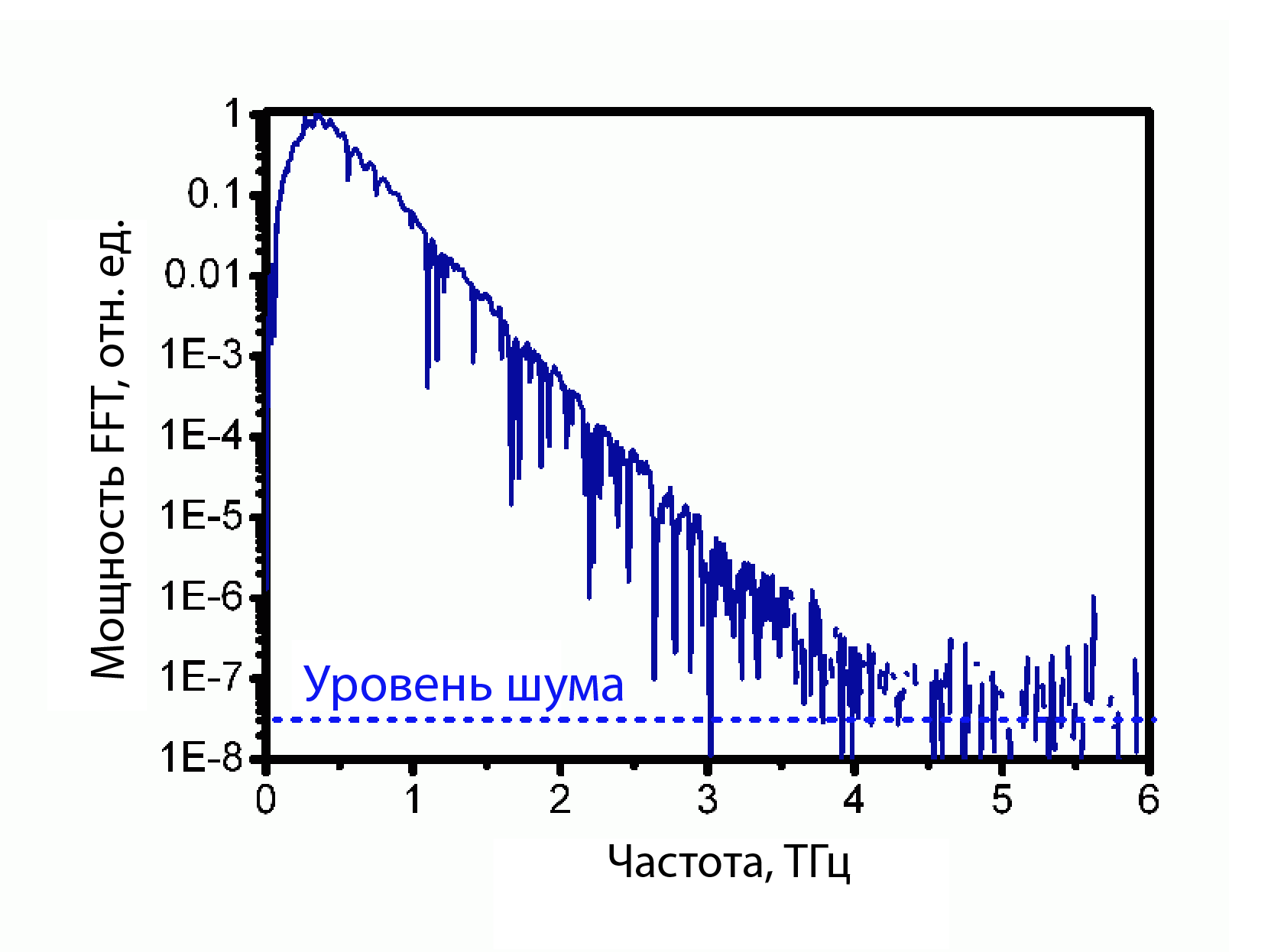

Рис. 5. Типовой вид Фурье-преобразования ТГц спектра при использовании фотопроводника из GaBiAs.
Рис. 6. ТГц излучатель, закрепленный на стандартном держателе оптики.
Рис. 7. ТГц детектор с интегрированным предусилителем, закрепленный на стандартном держателе оптики.
Информация для заказа
| Описание | Модель | Примечание |
| ТГц детектор для длины волны 800 нм | DET-08 | Имеет кремниевую линзу и коаксиальный кабель с BNC коннектором |
| ТГц детектор для длины волны 1060 нм | DET-10 | Имеет кремниевую линзу и коаксиальный кабель с BNC коннектором |
| Крепление для ТГц детектора | MNT | Оснащен фокусирующим объективом пучка накачки на XYZ столик |
| Источник питания TMS-100M для приложения напряжения смещения | TMS-100 | 30 – 70 В постоянного тока или прямоугольная форма выходных импульсов |
