Крепления для излучателя и детектора

База крепления излучателя/детектора построена на основе печатной платы (PCB), используемой для крепления излучателя/детектора, кремниевой линзы и встроенного XY-столика для регулировки линзы. Типовые технические чертежи показаны на рис. 1 и 2. Обычно крепление включает в себя одну печатную плату, одну кремниевую линзу, один XY-столик с микрометрическими винтами для регулировки линзы и один электрический разъем типа SMA.

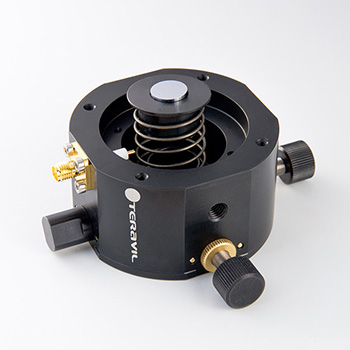

Рис. 1. Крепления для излучателя и детектора.

ТГц излучатель (детектор) подсвечивается лазером. Лазерный пучок должен быть сфокусирован между двумя электродами (см. рис. 1а). Зазор между металлическими контактами излучателя больше диаметра лазерного пучка, а зазор между металлическими контактами детектора сравним с диаметром лазерного пучка. В случае ТГц излучателя кремниевая линза (см. рис. 1б) используется для вывода ТГц излучения; в случае ТГц детектора кремниевая линза используется для ввода ТГц излучения. Для позиционирования кремниевой линзы по центру микрополосковой антенны используются регулировочные винты (см. рис. 1а). SMA разъем на боковой стороне корпуса крепления (см. рис. 1в) используется для подвода постоянного напряжения смещения к ТГц излучателю или для подключения усилителя к ТГц детектору. Любое из 3 отверстий с резьбой M6 (см. рис. 1г) может использоваться для крепления ТГц излучателя/детектора к оптическому столу.

Рис. 2. Поперечное сечение ТГц излучателя/детектора.
