Система флуоресцентной визуализации In Vivo FOBI

FOBI - это прибор, который может отображать и анализировать флуоресцентные сигналы от тканей и организмов.

Изображения различных флуоресцентных белков и красителей получают с использованием 4 каналов, состоящих из синего, зеленого, красного и ближнего инфракрасного диапазона. Используя оптимизированный источник света, фильтр и цветную камеру для макросъемки, FOBI может получать интуитивно понятные и высококачественные изображения. Подобная конфигурация четко различает фон и сигнал без дальнейшего анализа, а также имеет прямой доступ через окно реального времени.

Фон, вызванный автофлуоресценцией и отраженным светом, является самым большим препятствием для флуоресцентной визуализации. Программа NEOimage легко анализирует флуоресцентные изображения, эффективно удаляя эти фоны.  Кроме того, равномерная интенсивность света светодиодов позволяет измерять определенные количественные значения. FOBI имеет удобный дизайн, прост в использовании, быстр и надежен.

Интуитивно понятные данные о цвете
FOBI использует цветную камеру и оптимизированный фильтр для флуоресцентного сигнала через окно в реальном времени без какого-либо специального анализа Окно режима реального времени позволяет интуитивно определить положение и интенсивность флуоресценции и получить данные изображения, как показано.

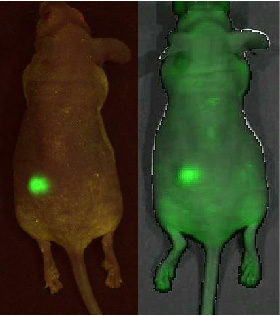

Рис. 1. Интуитивно понятные данные с помощью датчика цвета FOBI
а) Изображение с датчиком цвета
b) Изображение с моносенсора (псевдоцвет)

Быстрый
FOBI имеет высокую частоту кадров, позволяющую записывать видео. Благодаря высокой скорости видео образцы можно быстро обработать, просмотреть и принять решение.

Простой FOBI имеет простую и оптимальную структуру для быстрой и легкой установки. Его легко перемещать, управлять и обслуживать. Компактный FOBI имеет компактные размеры (26 x 26 x 40 см), поэтому он идеально подходит для небольших помещений. Благодаря удобному размеру и портативности его можно использовать для самых разных прикладных задач. Простой в использовании Удобное в использовании аппаратное и программное обеспечение. Простая установка фильтров, управление экспозицией и захват изображений.

Рис. 2 Структура FOBI

Многофункциональный
Можно применять большинство флуоресцентных белков и флуоресцентных материалов из GFP в ICG, используя четыре канала: синий, зеленый, красный и NIR.  Таким образом, для одного образца можно наблюдать сразу несколько функций.   Например, на одном и том же животном можно проводить визуализацию опухоли и лекарственного средства. Есть возможность объединения нескольких изображений для локализации сигнала флуоресценции внутри животного.

Рис. 3 Многофункциональная визуализация
a) Изображение in vivo опухолевой клетки (зеленый) и стволовой клетки (красный) в одном и том же головном мозге
b) Изображение мозга после умерщвления животного
c) Изображение слоев мозга

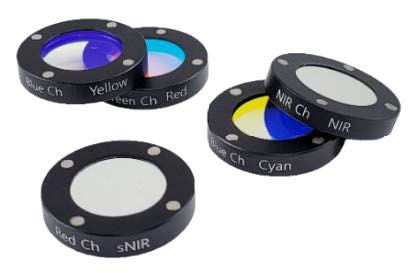

Оптимизированные фильтры для визуализации in vivo
FOBI использует оптимизированные фильтры для визуализации In Vivo. Флуоресцентная визуализация In vivo должна иметь возможность удалять отраженный свет от оставшегося источника света, а также фоновый свет, возникающий из-за собственной флуоресценции, существующей в биологических тканях. FOBI использует дифференцированные фильтры с флуоресцентным микроскопом, поскольку такой фоновый свет показывает разные картины с изображениями клеток, полученными с помощью флуоресцентного микроскопа.

Специальное программное обеспечение NEOimage может захватывать и анализировать флуоресцентные сигналы очень интуитивно понятным и простым в использовании способом.

Окно Live отображает флуоресцентное изображение в реальном времени. Это помогает определить оптимальное время экспозиции и усиление. Окно «живого» флуоресценции помогает найти сигнал флуоресценции и наблюдать за рабочей сценой в режиме реального времени. Фоновые изображения можно удалить простым способом. По окончании анализа появляется масштабная линейка, показывающая степень флуоресценции. Цвет может отображаться в одноцветной, двухцветной или радужной цветовой гамме. Есть возможность сравнивать и анализировать образцы с разным временем выдержки благодаря регулировке максимального и минимального значения шкалы.

Рис. 4. Флуоресцентная визуализация различных материалов и методов
a) Химические вещества, помеченные флуоресценцией, у рыбок данио. b) Клетка GFP в 24-луночном планшете. c)Тест флюоресцентной маркировки. d) Визуализация Ex vivo для системы доставки лекарств. e) Экспрессия GFP гена, инфицированного листом, с помощью вирусного носителя. f) Автофлуоресценция хлорофилла. g) Экспрессия гена на листе с маркером гена. h) Гентрансфицированные семена, разделенные с помощью визуализации GFP.

Есть два типа FOBI.

Стандартный тип делает снимок с закрытой дверью и заблокированным внешним светом. Другой - открытого типа, без дверей и без стен с правой и левой стороны. FOBI открытого типа может использоваться для работы с большой выборкой или для записи видео хирургических манипуляций.

Рис. 8 Типы FOBI

Мини-система визуализации In Vivo

FluoroMini доступен в виде мини-системы визуализации

In Vivo. Идеален для решения таких прикладных задач, как исследование опухолей, стволовых клеток, иммунных клеток, DDS и растений.  У FluoroMini нет камеры, кроме мини-версии FOBI. В случае, если требуется изображение, можно использовать обычную камеру для получения изображения и анализа.

FOBI 2, усиленный сигнал флуоресценции

Улучшенный функционал FOBI. Чувствительность камеры улучшена примерно в 3 раза, а источник возбуждающего света также примерно в 10 раз сильнее, чем раньше. Кроме того, FOBI 2 сводит к минимуму интерференцию флуоресцентных изображений за счет изменения местоположения источника света  (угол освещения: от 67º до 45º).  Также добавлена обогреваемая подставка для защиты экспериментальных организмов от переохлаждения.
