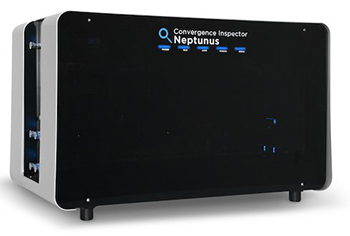

Установка для исследования газопроницаемости и разделения газа Convergence Inspector Neptunus
- Определение проницаемости одного газа
- Проведение экспериментов по сепарации газовой смеси (до 10 газов)
- Опциональный нагрев или газовая хроматография
- Расход сырья 0.4 - 200 нл/ч
- Расход пермеата 0.014 - 100 нмл/мин
- Диапазон давления 2 - 100 бар
Производитель Convergence
Особенности
Установка разделения газа Convergence Inspector подходит для исследований газопроницаемости, а также для экспериментов по сепарации газа мембранами.
Обычно используется для измерения производительности мембраны, например, в анализе природного газа. Система измеряет / контролирует постоянные расходы, давление и проницаемость.
- Система может работать как с единичным газом, так и со смесью, содержащей до 10 газов.
- Подходит любой модуль или ячейка, опциональный нагрев до 250 °С
- Проведение исследований проницаемости с единичным газом
- Проведение экспериментов по сепарации газовой смеси
- Проведение продувки между экспериментами
- Повтор испытательных циклов с различными входными газами
- Повтор испытательных циклов с различными газовыми смесями
- Повтор испытательных циклов с различным давлением подачи
- Комбинация всех опций, указанных выше.
Данные установки могут управлять любой газовой смесью при давлении и температуре, задаваемых пользователем.
Системы подходят для H2S и имеют рабочий диапазон давлений до 100 бар. Такие опции как построение графиков и нагрев/охлаждение доступны для работы в различных диапазонах вплоть до 250 °С.
Система поступает вместе с тестовой ячейкой в виде круглого диска 47 мм, но также подходят мембранные модули для разделения газа в виде полых волокон или любые другие объекты испытаний.
Массовые расходомеры Кориолиса, не зависящие от газа, точно измеряют массовый расход любой газовой смеси.
Доступна вакуумная система для измерения ультранизкого потока или для измерения диффузии через мембрану.
Дополнительно доступны регулируемые испарительные установки для введения влажности или других паров в поток газа.
Пилотные установки для разделения газа могут включать в себя дополнительно газовую хроматографию, которая полностью откалибрована и автоматизирована. Другие датчики, такие как детекторы для обнаружения точки росы, также доступны.
Испарительные модули (нагрев до 300 °С) и встроенная газовая хроматография для анализа состава являются опциональными.

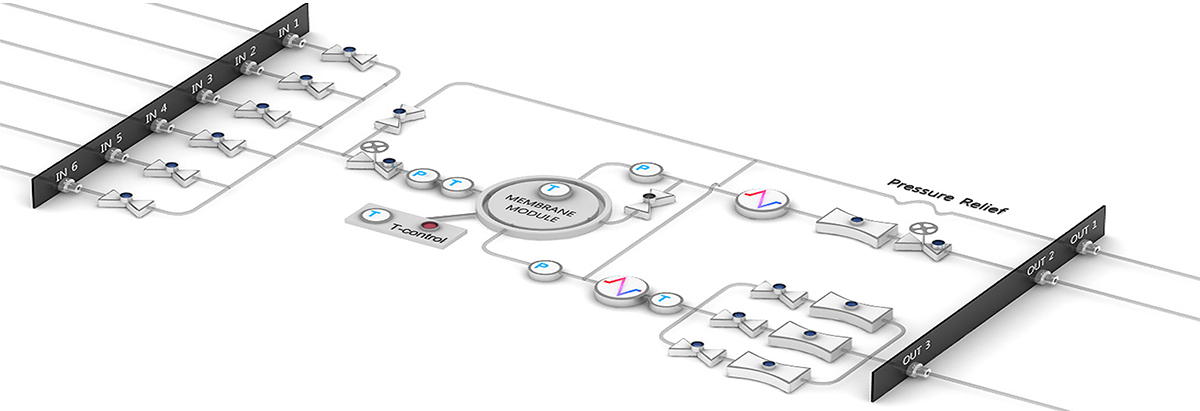

Технологическая схема сепарации газа
Технические характеристики
- Расход сырья: 0.4-200 нл/ч
- Расход пермеата: 0.014-100 нмл/мин
- Точность установления расхода: ˂1 % +0.1 % полной шкалы
- Диапазон датчиков давления: 2-100 бар
- Точность датчиков давления: ˂0.3 % полной шкалы
- Температурный диапазон: до 300 °С
- Температурная точность: ˂0.15 °С
- Размеры: 50 х 50 х 50 см
