Управляющее программное обеспечение EzScan для конфокальных рамановских систем картографирования PRISM и FEX

Представляет собой специальный пакет программного обеспечения, предназначенный для управления и сбора данных на системах картографирования в автоматическом режиме.

Основные функции:

• Управление прибором (полностью автоматизированное)
• Калибровка (автоматическая, ручная)
• Получение спектра
• Оптическое наблюдение за образцом
• Картографирование

Дополнительные функции:

• Коллекция спектров и изображений (функция Snapshot)
• Спектральное сканирование

Полностью автоматизированная система

• Оптимизированное управление: спектроскопическая ПЗС, оптический изображающий модуль, моторизированный предметный столик, мощность лазера и т.п.

Получение и анализ спектров

• Автоматическая калибровка
• Поиск пиков
• Вычитание фона
• Удаление влияния космического излучения
• Анализ выбранной области (ROI)
• Snapshot

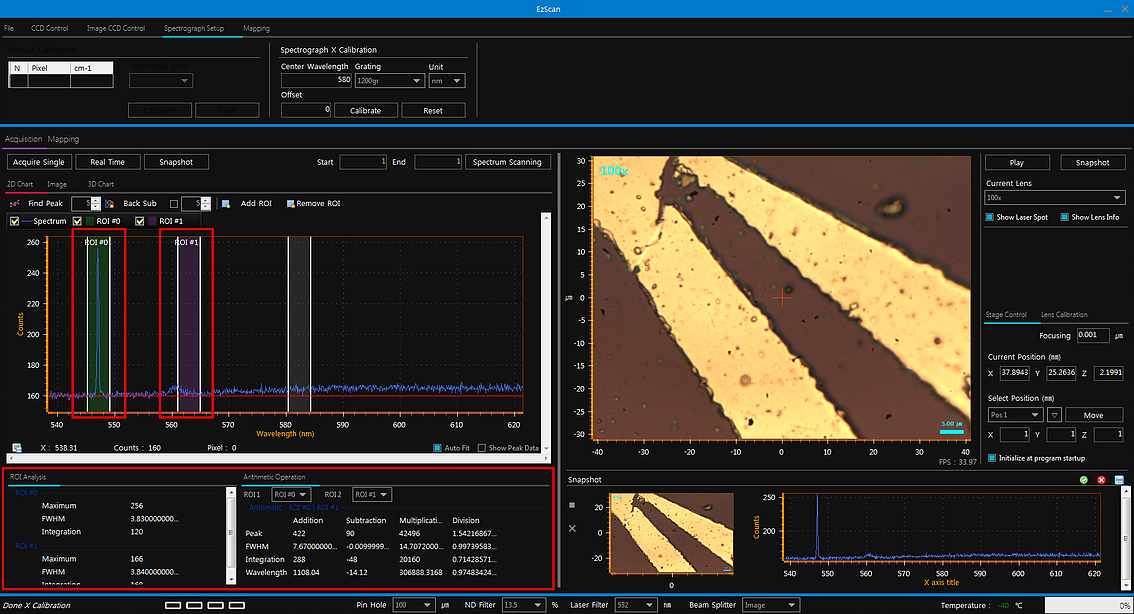

  Спектральный анализ выбранной области и арифметические операции

Оптическое наблюдение за поверхностью образца

• Автоматическая калибровка
• Измерение длины
• Управление моторизированным столиком (с помощью мыши)
• Калибровка поля зрения линз
• Snapshot


  Наблюдение оптического изображения и управление моторизированным столиком
• Коллекция спектров и изображений (функция Snapshot)

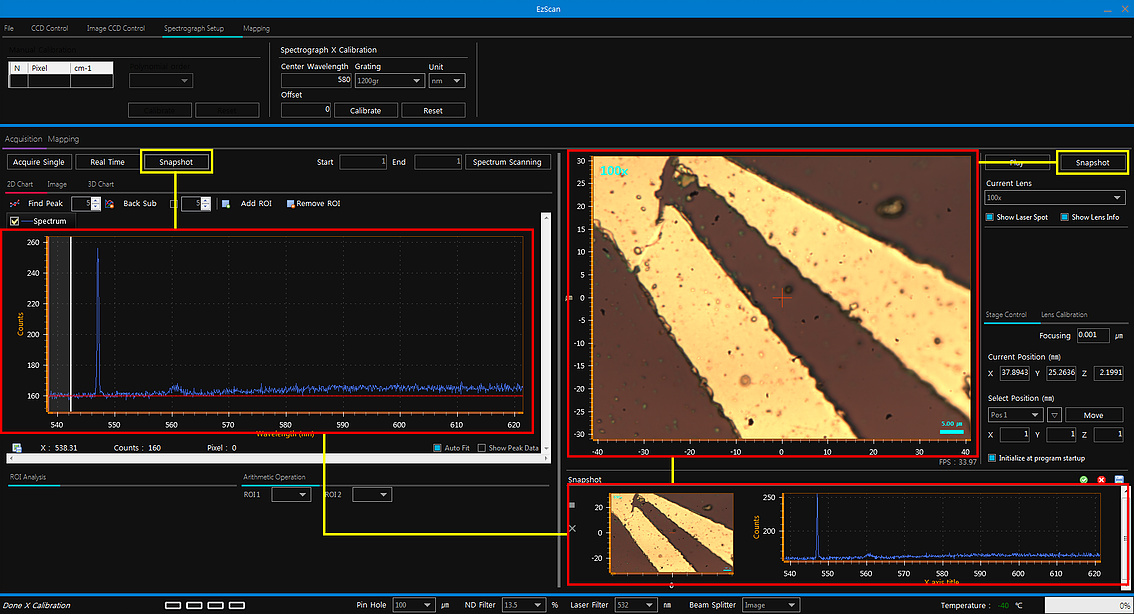

  Функция Snapshot

Спектральное сканирование

• Решетка 1200 штр/мм
• Измерение линий неона по эталонной калибровочной лампе
• Спектральный диапазон: 530 – 1050 нм
• Средняя ошибка: < 0.12 нм

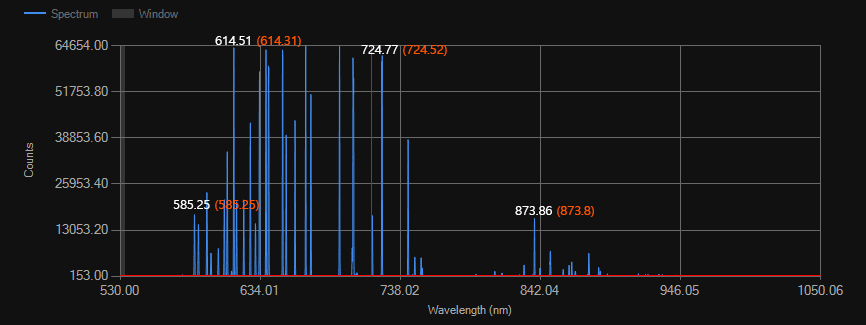

  Спектральный диапазон сканирования 530 – 105 нм
• Картографирование

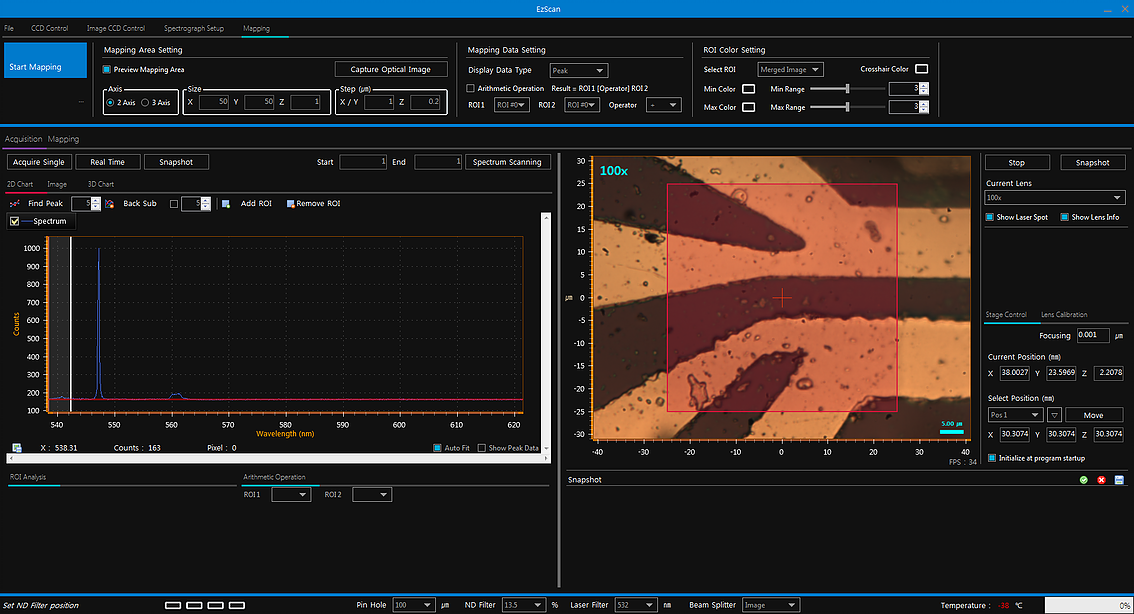

  Предпросмотр области рамановского картографирования

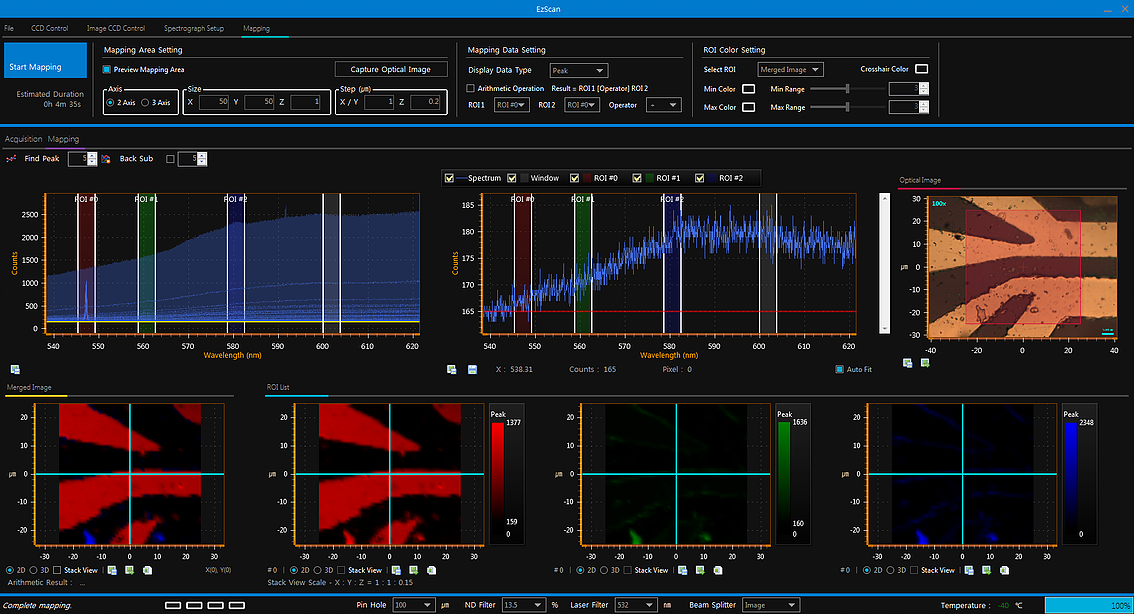

  ROI: двумерное псевдоизображение данных рамановского картографирования

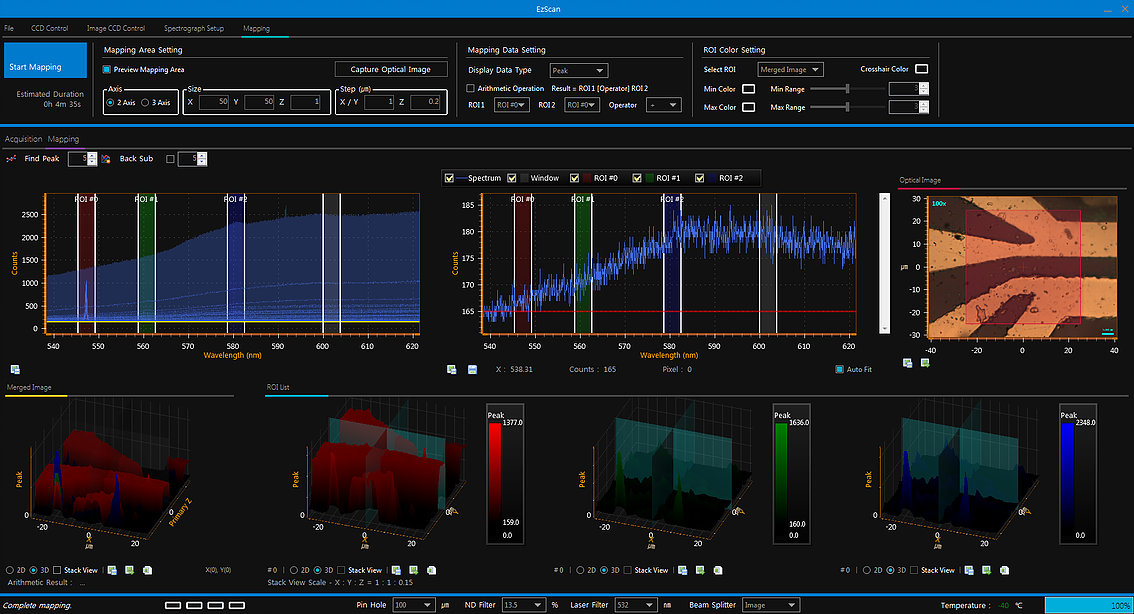

  ROI: трехмерное псевдоизображение данных рамановского картографирования

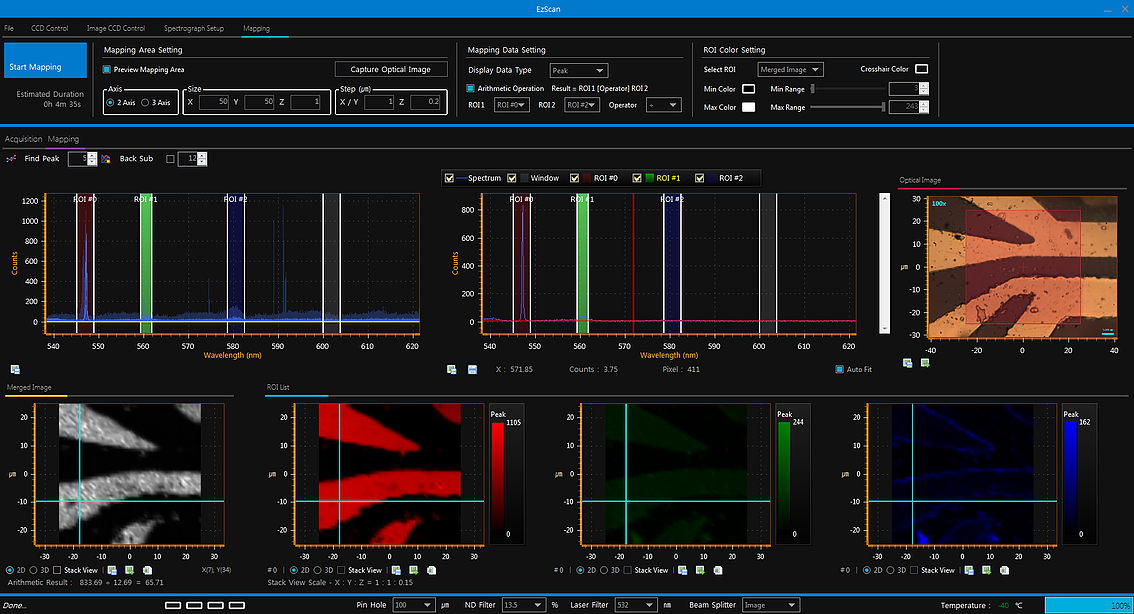

  Арифметические операции над областью рамановского картографирования
