кГц перестраиваемые лазеры ИК диапазона с диодной накачкой серия NT270
- Лазер накачки и ПГС в едином корпусе
- Широкий диапазон перестройки от 2500 нм до 12000 нм
- Длительность импульса < 7 нс
- Узкая спектральная ширина линии
Производитель EKSPLA
Описание
Лазеры серии NT270 представляют собой систему с интегрированными в один компактный корпус Nd:YAG лазером накачки с модуляцией добротности и оптическим параметрическим генератором света (ПГС), а также имеют автоматизированную перестройку по рабочему диапазону длин волн. Высокая эффективность преобразования, стабильность выходных параметров, простота обслуживания и компактные размеры делают наши системы отличным выбором для различных применений.
Благодаря диодной накачке лазеры серии NT270 требуют меньше обслуживания по сравнению с ламповыми системами (частая замена лампы накачки), а охлаждение с помощью встроенного «сухого» чиллера еще больше снижает стоимость содержания ввиду отсутствия необходимости использования воды для охлаждения лазерной головки.
Лазеры NT270 могут управляться с помощью пульта дистанционного управления (ПДУ) и/или с ПК с помощью драйверов LabView. ПДУ позволяет управлять всеми параметрами лазера и оснащен ярким дисплеем с подсветкой, что облегчает работу с ним даже в защитных очках.
Доступные модели
| NT277 | Высокочастотный ПГС с возможностью перестройки в диапазоне 2500 – 4475 нм |
| NT277-XIR | Широкий диапазон перестройки в диапазоне 2500 – 12000 нм |
Отличительные особенности
- Лазер накачки и ПГС интегрированы в едином корпусе
- Автоматизированная перестройка длины волны в диапазоне 2500 – 12000 нм (в зависимости от модели)
- Отдельные выходные порты для излучения накачки и ПГС
- Узкая спектральная ширина линии
- Длительность импульс < 7 нс
- Удаленный контроль через ПДУ или ПК
- Опция быстрого переключения длин волн
Области применения
- Сканирующая ближнепольная оптическая микроскопия (s-SNOM)
- Одномолекулярная колебательная спектроскопия
- ИК спектроскопия
- Газовая спектроскопия
Преимущества
- Широкий диапазон перестройки особенно полезен для s-SNOM и других ИК-исследований
- Экономически эффективный источник лазерного излучения с широким диапазоном перестройки
- Торцевая диодная накачка обеспечивает высокую надежность и низкие затраты на обслуживание
- Компактные размеры позволяют сэкономить место в лаборатории
- Воздушное охлаждение исключает использование воды, гарантируя простоту работу и установки или интеграции
- Собственное проектирование и производство комплектующих, включая лазеры накачки, обеспечивает своевременное гарантийное и постгарантийное обслуживание, а также поставку запасных частей
- Широкий выбор интерфейсов (USB, RS232, LAN, WLAN) гарантирует простоту управления и интеграции в лабораторные системы
Характеристики
| Модель | NT277 | NT277-XIR |
| ПГС 1) | ||
| Диапазон длин волн | ||
| Холостая волна | 2500 – 4475 нм | 2500 – 4475 нм 4476 – 12000 нм 2) |
| Энергия импульса 3) | ||
| Холостая волна | 80 мкДж на 3000 нм | 80 мкДж на 3000 нм 20 мкДж на 7000 нм |
| Длительность импульса 9) | 5 – 7 нс | |
| Частота следования импульсов | 1000 Гц | |
| Спектральная ширина линии 4) | < 10 см-1 | < 12 см-1 |
| Шаг перестройки по длине волны 5) | ||
| Холостая волна | 1 см-1 | |
| Поляризация | ||
| Холостая волна | Вертикальная | 2500 – 4475 нм: вертикальная 4476 – 12000 нм: Горизонтальная |
| Типичный диаметр пучка 6), 7) | 4 мм | 6 мм |
| Лазер накачки | ||
| Длина волны | 1064 нм | |
| Типовая энергия импульса 8) | 1.9 мДж | |
| Длительность импульса 9) | < 10 нс | |
| Пространственный профиль пучка | Приближен к гауссоиде, соответствие > 90% | |
| Стабильность энергии импульса | СКО < 0.5% | |
| Физические характеристики | ||
| Габаритные размеры лазерной головки (Ш×Д×В) | 305 × 701 × 270 мм | |
| Габаритные размеры источника питания (Ш×Д×В) | 449 × 376 × 140 мм | |
| Длина соединительного кабеля | 2.5 м | |
| Требования по эксплуатации | ||
| Охлаждение | Воздушное | |
| Рабочая температура | 18 – 27°C | |
| Относительная влажность | 20 – 80% (не конденсированный воздух) | |
| Напряжение питания | 90 – 240 В перем. тока, однофазное, 50/60 Гц | |
| Энергопотребление | < 0.5 кВт | |
| Класс чистоты помещения | не хуже ISO Class 9 | |
1)В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типичные/типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера. Если не указано иное, все характеристики измерены: на длине волны 3000 нм для модели NT277; на длине волны 7000 нм для модели NT277-XIR для базовой конфигурации без опций.
2)Доступный рабочий диапазон длин волн. Пользовательский диапазон перестройки доступен по запросу.
3)См. типовые перестроечные кривые для получения информации об энергии на других длинах волн.
4)Доступна модификация большей энергии с шириной линии 10 – 150 см-1 для диапазона перестройки 2500 – 4475 нм (ширина линии < 10 см-1 недоступна при выборе данной опции).
5)При управлении с помощью ПК. Когда лазер управляется с помощью ПДУ, значение составляет 1 нм для холостой волны.
6)Измерен на длине волны, указанной в характеристиках в разделе «Энергия импульса».
7)Измерен по уровню 1/e2 на выходе лазера и может изменяться в зависимости от энергии накачки.
8)Энергия импульса лазера накачки оптимизируется под максимальную производительность ПГС и может отличаться для каждого вновь производимого лазера.
9)Значение по уровню FWHM. Измерено с помощью фотодиода с временем нарастания 1 нс и осциллографа с полосой пропускания 300 МГц.
Примечание: Во время эксплуатации лазер должен быть всегда подключен к сети электрического питания. Если питание будет отсутствовать более 1 часа, то потребуется прогрев системы в течение нескольких часов перед запуском лазера.
Рис. 1. Типовые перестроечные кривые выходной энергии лазеров NT277 и NT277-XIR.

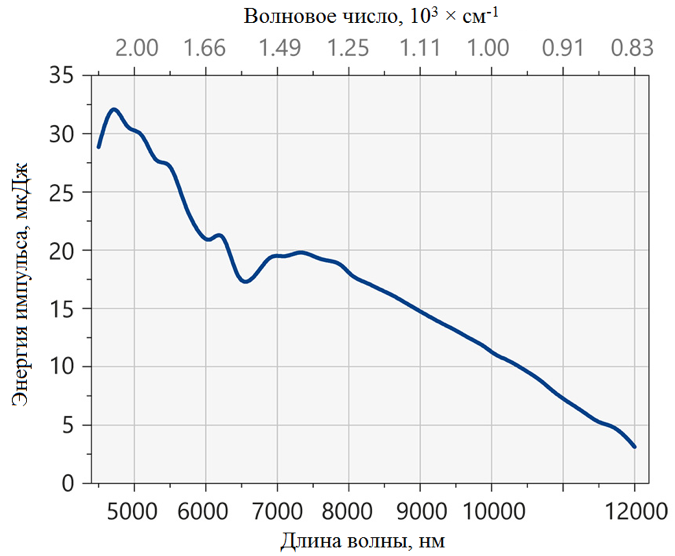

Рис. 2. Типовая перестроечная кривая выходной энергии лазера NT277-XIR.

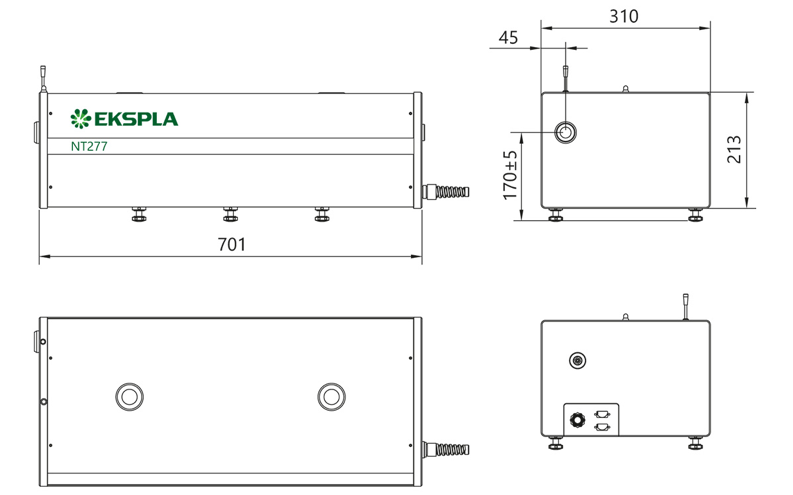

Рис. 3. Габаритные размеры лазерной головки серии NT270.

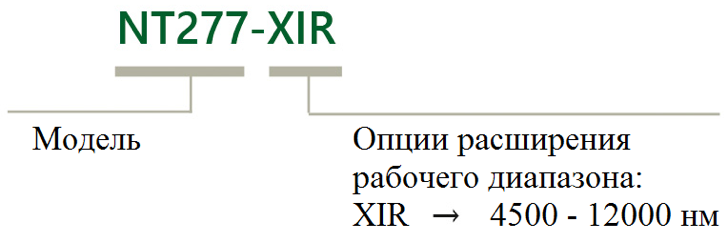

Информация для заказа
