Двухкаскадный импульсный гранатовый (Nd:YAG) лазер (генератор + усилитель) LF117

  • Длина волны: 1064, 532 нм и другие опционально
  • Энергия в импульсе: до 850 мДж
  • Длительность импульса: 10 - 14 нс
  • Частота повторения импульсов: 1 - 10 (20) Гц
  • Долговременная стабильность выходных параметров

Производитель SOL instruments

Описание

Двухкаскадный импульсный Nd:YAG лазер с модулированной добротностью, построенный по схеме "Генератор - Усилитель", позволяет получать высокие выходные энергии на всех гармониках.

Особенности

  • Надежность и простота в эксплуатации
  • Долговременная стабильность выходных параметров
  • Суперстабильная конструкция излучателя на основе стержневой конструкции
  • Стабильная работа автономной системы охлаждения жидкости - воздух
  • Термостабилизация и герметизация всех кристаллов
  • Контроль выходных параметров и всех систем лазера
  • Управление параметрами лазера через ПК
  • Корпус излучателя твердотельного импульсного гранатового (Nd:YAG) лазера LF117 герметичен, оптические пути канализированы, что предотвращает попадание влаги и пыли на оптические компоненты.
  • Элементы лазера расположены на единой стержневой конструкции, что позволяет получать высокую долговременную стабильность выходных параметров и независимость от внешних механических и температурных воздействий.
  • Все нелинейные кристаллы, используемые в излучателе лазера, размещены в термостатах, благодаря чему достигается высокая эффективность преобразования гармоник, а также высокая стабильность выходных энергий на различных частотах.
  • Оптическая схема твердотельного импульсного гранатового (Nd:YAG) лазера LF117 построена по принципу "Генератор - Усилитель", что позволяет получать высокие выходные энергии на всех гармониках.
  • Система охлаждения лазера построена по принципу вода-воздух.
  • Твердотельный импульсный гранатовый (Nd:YAG) лазер LF117 - отличный вариант для использования в качестве лазера накачки для перестраиваемых лазеров производства "СОЛ инструментс", а также лазеров других производителей.

Стойка питания и охлаждения

  • однофазная электрическая сеть
  • высокоэффективный блок питания с корректором мощности
  • возможность электропитания дополнительных устройств
  • постоянное электропитание термостатов

Система охлаждения

  • однофазное питание
  • жидкость/воздух (отсутствие внешнего контура воды)
  • высокая эффективность теплосъёма, до 1200 Вт
  • стабильность поддержания температуры 0.05 °С
  • встроенный деионизационный фильтр
Система охлаждения Nd:YAG лазеров с модулированной добротностью LF117

Блок питания

  • однофазная сеть питания
  • необходимые блокировки
  • корректор мощности
Блок питания Nd:YAG лазеров с модулированной добротностью LF117

Посмотреть другие импульсные лазеры с ламповой накачкой:

Технические характеристики

Энергия в импульсе:
1064 нм 850 мДж
532 нм 450 мДж
*355 нм 150 мДж
*266 нм 100 мДж
Длительность импульса (1064 нм): 10 - 14 нс
Частота повторения импульсов: 1 - 10 (20) Гц
Расходимость (по уровню 0.86): < 0.8 мрад
Диаметр пучка: 8.0 мм
Джиттер: 1.0 нс
Стабильность энергии от импульса к импульсу
для 98% импульсов (1064 нм):
± 2.5%
Требования к питанию 220 В ± 10% (110 В), 50-60 Гц; 1000 Вт (макс)

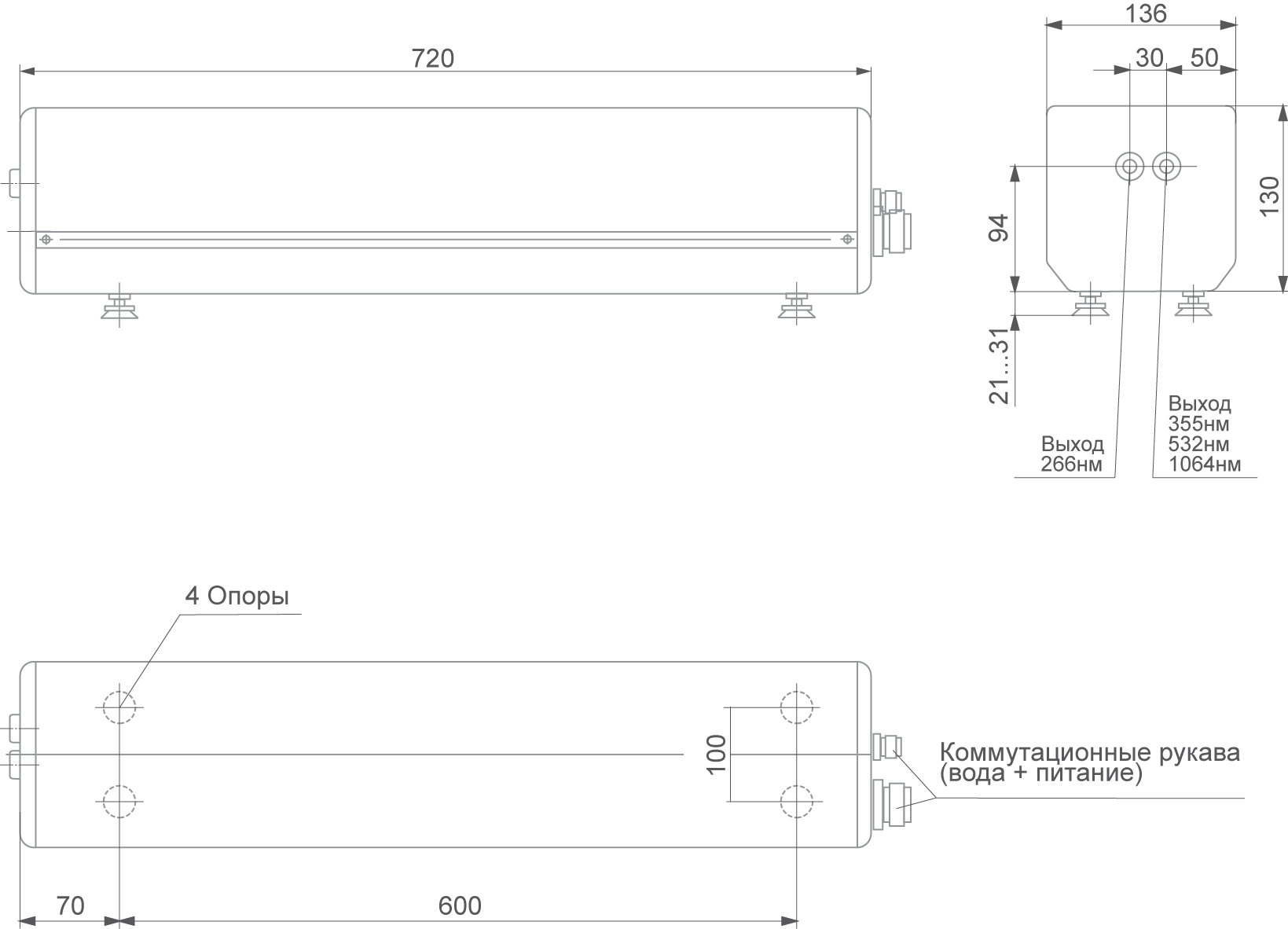

Габаритные размеры (Д х Г х В)
Модуль лазерного излучателя 720 х 136 х 156 мм
Блок питания 435 х 485 х 245 мм
Система охлаждения 435 х 485 х 285 мм

* Опционально
