Двухимпульсный ND: YAG лазер для LIBS и PIV применений LQ215-D

Q215-D лазер создан на платформе лазера, производимого для аэрокосмической промышленности, и сочетает в себе великолепное качество излучения, необходимое для передовых научных исследований, с высочайшей надежностью промышленного оборудования.

• Отличное качество излучения
• 1064 нм или 532 нм выход
• Стабильная диаграмма направленности
• Пыле- и влагозащищенный корпус
• Надежность промышленного оборудования
• Компактная однофазная система питания
• Отсутствие внешнего контура охлаждения

Дизайн стандартных лазерных систем, генерирующих двойной импульс, основан либо на объединении двух отдельных лазеров, либо на эффекте генерации с одного АЭ двух наносекундных импульсов за время одного импульса разряда лампы накачки. Первое решение позволяет получить лазерную систему с максимальными для пользователя возможностями, но при этом растут ее габариты и стоимость. Второй подход позволяет создать компактный и недорогой лазер, но при этом уменьшается выходная энергия в каждом импульсе, ухудшается качество и стабильность излучения, ограничивается диапазон регулировки задержки между импульсами.

Конструкция LQ215-D лазера имеет преимущества сразу двух этих подходов и свободна от их недостатков: выходное излучение формируется в 2 самостоятельных оптических резонаторах, в то время как, Nd:YAG активные элементы размещены в одном квантроне и накачиваются одной лампой. Оба резонатора собраны в едином корпусе-излучателе и управляются от одной стойки питания, обеспечивая для Заказчика минимальные габариты и удобство управления параметрами двойного импульса.

Оригинальная и надежная оптическая схема обеспечивает компенсацию, как астигматизма, так и термооптических искажений, предоставляя в Ваше распоряжение лазерное излучение высочайшего качества.

Еще одной особенностью оптической схемы лазера является то, что все ее компоненты, начиная от лампы накачки и заканчивая нелинейными кристаллами генераторов гармоник, работают при нагрузках значительно меньших допустимых. Благодаря такому «мягкому» режиму работы обеспечивается не только увеличенное время жизни этих компонент, но и уникальная эксплуатационная надежность всего лазера в целом. В результате, Вы можете изо дня в день и из года в год использовать LQ215-D лазер в ваших экспериментах, забыв о ремонтах и многих других неприятных издержках эксплуатации.

Все оптические компоненты лазера размещены на жестком основании, установленном в корпусе излучателя на специально разработанных демпферах. Благодаря этому механические вибрации и напряжения корпуса никоим образом не влияют на качество юстировки резонатора излучателя.

Все критичные элементы лазера имеют прецизионную термостабилизацию, что в сочетании с виброустойчивым механическим дизайном обеспечивает непревзойденную долговременную стабильность выходного излучения. При этом эффективные термостаты, примененные в LQ215-D, минимизируют время его прогрева и обеспечивают время выхода на рабочий режим менее чем за 10 минут.

Чтобы уменьшить затраты вашего времени на рутинный сервис LQ215-D мы обеспечили время жизни лампы накачки более 50 млн. импульсов, а также предусмотрели простую и быструю процедуру ее замены.

Обратите внимание, что дизайн излучателя позволяет сменять лампу накачки без доступа в оптическую полость прибора. Такое конструктивное решение значительно снижает риски загрязнения оптики и также повышает эксплуатационную надежность прибора.

Замкнутая система охлаждения «вода – воздух» интегрирована в компактную однофазную систему питания лазера, управляемую как от РС, так и от пульта дистанционного управления.

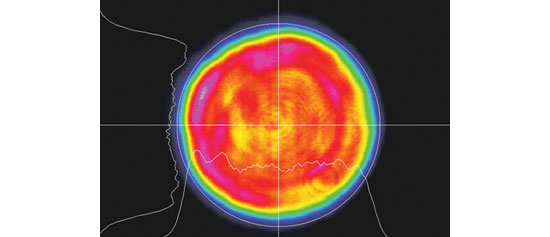

Поперечный профиль излучения LQ215-D на длине волны 1064 нм. Ближняя зона

Генераторы гармоник

В стандартной конфигурации LQ929 лазер имеет встроенный генератор 2-й гармоники. По вашему запросу генераторы 2-ой, а также генераторы 3-ей, 4-ой и 5-ой гармоник могут быть поставлены в виде отдельных внешних модулей.

Внешние генераторы гармоник для ND:YAG лазеров

ВКР преобразователь LZ221

Компактная и простая в настройке и использовании ВКР приставка с высокой эффективностью преобразует 1064 нм или 532 нм выходное излучение в несколько дополнительных лазерных линий в видимом и ИК диапазонах.

ИК преобразователи

ИК преобразователи представляют собой очень компактные приборы со встроенным параметрическим преобразователем, работающем в режиме 90-градусного синхронизма. Линейка ИК-преобразователей – это источники лазерного излучения с фиксированными длинами волн в диапазоне от 1,5 мкм до 3,5 мкм.

Ослабитель излучения

Лазер может быть доукомплектован регулируемым ослабителем мощности лазерного излучения. По вашему выбору это может быть устройство, оптимизированное для работы на одной длине волны, или ахроматический ослабитель, рассчитанный для одновременного ослабления всех гармоник лазера от 266 нм до 1064 нм.

Ослабитель мощного лазерного излучения

Зеркальная «РУКА»-манипулятор

Для ряда применений требуется возможность оперативной и гибкой доставки лазерного излучения к объекту исследований или к месту проведения измерений. Оптическое волокно для этих целей можно использовать только для передачи излучения с небольшой энергией в импульсе (5-20 мДж). Для доставки мощного лазерного излучения мы предлагаем доукомплектовать лазер зеркальным манипулятором. Для минимизации потерь энергии лазерного импульса в манипуляторе устанавливаются специальные диэлектрические зеркала с высоким коэффициентом отражения одновременно для длин волн 1064 нм и 532 нм.

Nd:YAG лазер с зеркальным манипулятором

Если вы планируете использовать LQ215-D лазер в лабораторных экспериментах, Вы, в качестве бонуса, получите непревзойденную надежность эксплуатации и минимизацию связанных с ней издержек.

Если же Вас привлекла надежность LQ215-D лазера, и Вы будете использовать его в индустриальных или полевых условиях, в дополнение к высочайшей надежности Вы получаете качество излучения стандартно доступное лишь для высокоточного лабораторного оборудования.

LQ215-D является идеальным инструментом для различного рода применений, таких как:

• PIV
• Изучение турбулентных потоков
• Исследование вихревых потоков
• Исследование спрэевых потоков
• Исследование процессов горения
• LIF
• LIBS
• Учебные стенды по физике лазеров и лазерной оптике
• Абляция
• Накачка Ti-Sapphire лазеров и ПГС
• Накачка лазеров на красителях
• Спектроскопия
• Зондирование атмосферы
