Твердотельные нс лазеры с ламповой накачкой HQF-N
- Энергия импульса до 1200 мДж
- Частота следования импульсов 10 Гц
- Превосходное качество пучка
- Высокая стабильность и надежность
Производитель REALLIGHT
Описание
Лазеры серии HQF-N с ламповой накачкой и активной модуляцией добротности отличаются высокой энергией импульса при короткой длительности импульса. Данная серия включает две модели с длинами волн 1064 нм и 532 нм. Доступны модели с резонатором с двумя активными стержнями, обеспечивающие выходную энергию до 1200 мДж на импульс.
Отличительные особенности
- Энергия импульса до 1200 мДж
- Частота следования импульсов 10 Гц
- Превосходное качество пучка
- Высокая стабильность и надежность
Области применения
- Лазерное зондирование
- Микрообработка
- ЛИДАРы дифференциального поглощения
- Лазерная анемометрия (PIV)
- Лазерная обработка ударной волной (LSP)
- Лазерно-искровая эмиссионная спектрометрия (LIBS)
- Лазерное ультразвуковое обнаружение
- Лазерно-индуцированная флуоресценция (LIF)
- Нелинейная оптика
Информация для заказа
| Длина волны | Модель | Частота | Энергия | Длительность |
| 1064/532 нм | HQF-1064/532-10-6-800/400-N | 1 – 10 Гц | 800 мДж на 1064 нм 400 мДж на 532 нм |
6 – 8 нс |
| HQF-1064/532-10-6-1200/600-N | 1200 мДж на 1064 нм 600 мДж на 532 нм |
6 – 8 нс |
Характеристики
| Модель | HQF-1064/532-10-6-800/400-N | HQF-1064/532-10-6-1200/600-N | |
| Основные характеристики 1) | |||
| Длина волны излучения 2) | 1064/532 нм | 1064/532 нм | |
| Частота следования импульсов | 1 – 10 Гц | 1 – 10 Гц | |
| Энергия импульса | |||
| 1064 нм | 800 мДж | 1200 мДж | |
| 532 нм | 400 мДж | 600 мДж | |
| Длительность импульса | 6 – 8 нс | ||
| Стабильность энергии (СКО) | |||
| 1064 нм | < 2 % | ||
| 532 нм | < 3 % | ||
| Долговременное смещение мощности 3) | |||
| 1064 нм | < 3 % | ||
| 532 нм | < 5 % | ||
| Расходимость пучка, 1/e2 | Горизонтальная | < 5 мрад | |
| Вертикальная | < 5 мрад | ||
| Диаметр пучка | ≈ 9 мм | ||
| Стабильность наведения пучка 4) | < 20 мкрад | ||
| Поляризация | Линейная | ||
| Пространственный профиль пучка | Плоская вершина | ||
| Временной джиттер 5) | СКО < 0.5 нс | ||
| Требования по эксплуатации | |||
| Охлаждение | Водяное | ||
| Рабочая температура / Влажность | 5 – 35°C / < 80% | ||
| Напряжение питания | 220 В перем. тока, однофазное, 50/60 Гц | ||
| Энергопотребление | 1.8 кВт (импульс 800 мДж при 10 Гц) | ||
1)В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления
2)Длины волн 355 нм и 266 нм доступны по запросу
3)Измерено в течение 8 часов при изменении температуры окружающей среды не более чем на ± 3°C
4)Стабильность наведения пучка оценивается как перемещение центроида пучка в фокальной плоскости фокусирующего элемента
5)Измерено по отношению к внешнему запускающему импульсу
Рис. 1. Типовые профиль пучка и распределение интенсивности.

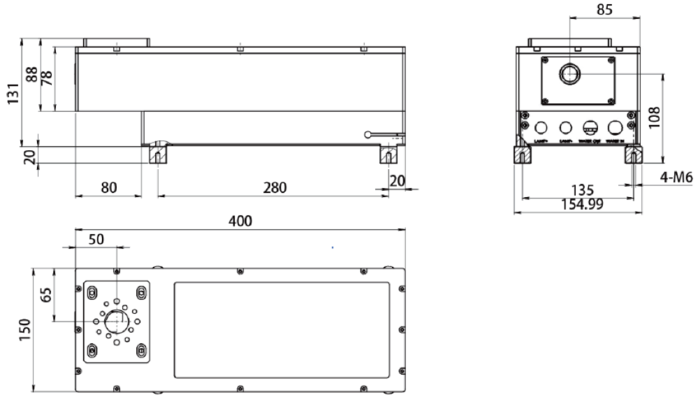

Рис. 2. Габаритные размеры лазерной головки серии HQF-N (800 мДж) (в мм).

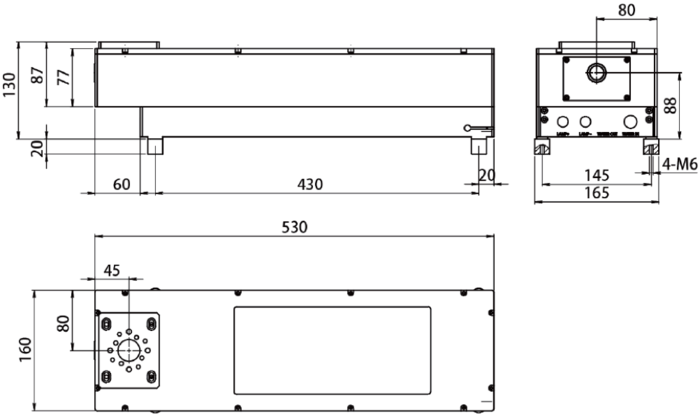

Рис. 3. Габаритные размеры лазерной головки серии HQF-N (1200 мДж) (в мм).
