DPSS нс лазеры с пассивной модуляцией добротности HQD-FP

  • Средняя выходная мощность до 2 Вт
  • Частота следования до 7 кГц
  • Воздушное охлаждение и низкое энергопотребление
  • Герметичный корпус и высокая надежность

Производитель REALLIGHT

Узнайте цену

Описание

Лазеры серии HQD-FP — это твердотельные лазеры с диодной накачкой и пассивной модуляцией добротности. В серии HQD-FP используется конструкция с раздельным резонатором, обеспечивающая высокую мощность, высокую частоту следования импульсов и большую энергию. В стандартную комплектацию входит 15-кратный расширитель пучка на длину волны 1064 нм и
532 нм.

Отличительные особенности

  • Средняя выходная мощность до 2 Вт
  • Частота следования до 7 кГц
  • Воздушное охлаждение и низкое энергопотребление
  • Герметичный корпус и высокая надежность

Области применения

  • LIDAR
  • Лазерная гравировка
  • Лазерная абляция
  • Лазерное травление
  • Лазерная внутриобъемная гравировка

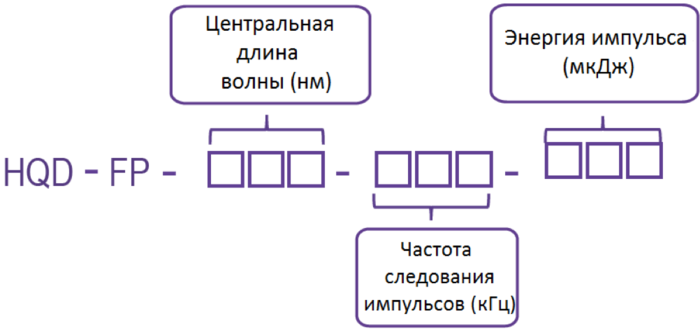

Информация для заказа

Длина волны Модель Частота Энергия Длительность
1064 нм HQD-FP-1064-2.5-600 2.5 кГц 600 мкДж 3.5 нс
HQD-FP-1064-5-400 5 кГц 400 мкДж 6 нс
HQD-FP-1064-7-280 7 кГц 280 мкДж 8 нс
532 нм HQD-FP-532-2.5-300 2.5 кГц 300 мкДж 3 нс
HQD-FP-532-5-200 5 кГц 200 мкДж 5 нс
HQD-FP-532-7-140 7 кГц 140 мкДж 7 нс

Характеристики

Основные характеристики 1)
Длина волны излучения 1064 нм 532 нм
Частота следования импульсов 2.5 кГц 5 кГц 7 кГц 2.5 кГц 5 кГц 7 кГц
Средняя выходная мощность 1500 мВт 2000 мВт 2000 мВт 750 мВт 1000 мВт 1000 мВт
Энергия в импульсе 6000 мкДж 400 мкДж 280 мкДж 300 мкДж 200 мкДж 140 мкДж
Длительность импульса 3.5 нс 6 нс 8 нс 3 нс 5 нс 7 нс
Стабильность мощности (за 8 ч) СКО ± 3 %
Профиль пучка TEM00
Диаметр пучка ≈ 9 мм
Расходимость пучка, 1/e2 ≤ 1 мрад 3)
Контраст поляризации > 100:1
Физические характеристики
Габаритные размеры лазерной головки (Ш×Д×В) 60 × 158 × 39 мм
Требования по эксплуатации
Охлаждение Воздушное
Рабочая температура 2) 15 – 35°C
Напряжение питания 12 В пост. тока от драйвера питания
Энергопотребление 180 Вт
Возможность модуляции 5 В, TTL

1)В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления

2)Во время работы лазерной головки необходим контроль температуры. Температуру радиатора для отвода тепла следует контролировать на уровне 15 – 35°C

3)Дополнительные внешние расширители пучка доступны по запросу для уменьшения расходимости

Типовой профиль пучка без расширителя

Рис. 1. Типовой профиль пучка без расширителя

Типовая длительность импульса

Рис. 2. Типовая длительность импульса

Габаритные размеры лазерной головки серии HQD-FP

Рис. 3. Габаритные размеры лазерной головки серии HQD-FP (в мм).
