Лазерные модули с боковой диодной накачкой SPL-C
- Выходная мощность до 90 Вт
- Высокая эффективность преобразования
- Превосходное качество пучка
- Стабильность и надежность работы
Производитель REALLIGHT
Описание
Лазерные модули с боковой диодной накачкой используют собственную разработку RealLight с линейной диодной лазерной матрицей с водяным охлаждением для боковой накачки и могут быть адаптированы к требованиям пользователей по выходной мощности и рабочему режиму путем оптимизации кристалла, числа стержней активной среды или других параметров. Эти модули отличаются превосходным качеством пучка, компактной конструкцией и низким тепловым эффектом, что делает их идеально подходящими для производства твердотельных лазеров. Лазерные модули данной серии имеют выходную мощность до 60 – 90 Вт.
Отличительные особенности
- Высокая эффективность преобразования
- Превосходное качество пучка
- Стабильность и надежность работы
Области применения
- Создание твердотельных пс лазеров
- Создание систем маркировки и гравировки
- Создание систем лазерной резки
Информация для заказа
| Длина волны | Модель | Выходная мощность | Диаметр кристалла | Кол-во стержней | Режим работы |
| 1064 нм | SPL1064-C60-3×4-D2 | 60 Вт | 2 мм | 12 | CW |
| SPL1064-C90-3×4-D3 | 90 Вт | 3 мм | 12 | CW |
Характеристики
| Оптические | ||
| Центральная длина волны | 1064 нм | |
| Выходная мощность | 60 Вт | 90 Вт |
| Диаметр стержня YAG кристалла | 2 мм | 3 мм |
| Высота оптического луча | 38.1 мм | |
| Электрические | ||
| Рабочий ток | < 25 А | |
| Рабочее напряжение | < 24 В | |
| Рабочий режим | Непрерывный (CW) | |
| Эксплуатационные | ||
| Охлаждение | Дистиллированная вода | |
| Расход воды | 7 – 10 л/мин | |
| Рабочая температура | 25 ± 2°C | |
| Температура хранения | 10 – 50°C | |

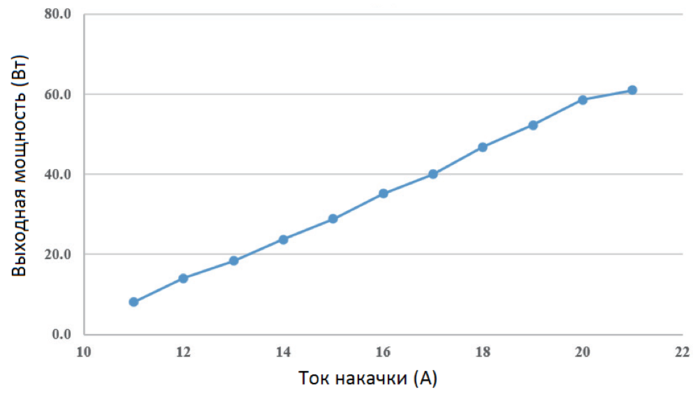

Рис. 1. График типовой зависимости выходной мощности от тока накачки (модель на 60 Вт)

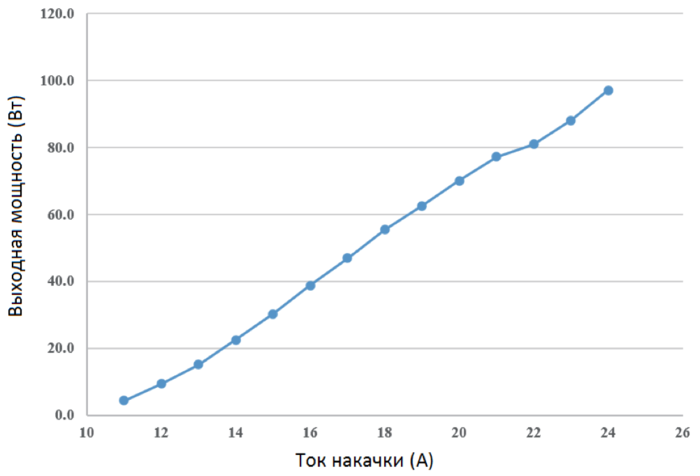

Рис. 2. График типовой зависимости выходной мощности от тока накачки (модель на 90 Вт)
Рис. 3. Габаритные размеры лазерного модуля серии SPL-C (в мм).
