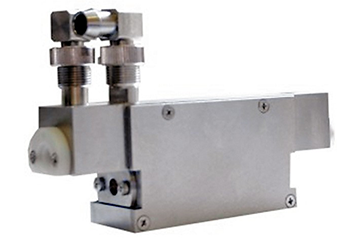

Одноламповые квантроны NL 301
- Накачка разных активных элементов (Er:YAG, Er: YLF, Nd:Glass, Nd:KGW, Nd:YAG, Nd:YLF, Nd:YVO, Yb:YAG и др.)
- Одна импульсная лампа FL типа
- Уплотнительные кольца
- Близкое расположение компонент
Производитель EKSPLA
Описание
Характеристики
Одноламповые квантроны
- Одна импульсная лампа типа FL для накачки активного элемента
- Размеры активного элемента до Ø6.3 × 85 мм
Отличительные особенности
- Одна импульсная лампа типа FL для накачки активного элемента
- Уплотнительные кольца для герметизации лампы накачки и активного элемента
- Плотная конструкция для высокой эффективности накачки
- Высокоэффективные керамические диффузные отражатели
- Последовательная система охлаждения
- Стекло с самарием для отсечения УФ излучения
- Коннекторы для высоковольтных проводов включены в комплект
- Коннекторы для водяных трубок включены в комплект (внутр. Ø9 мм; внеш. Ø12 мм)
- Типовая эффективность ≈ 1% (для 6 нс импульса на 1064 нм)
Технические характеристики
| Модель1) | NL301-58-4 | NL301-58-6.3 |
| Размеры активного элемента | Ø4 × 85 мм | Ø6,3 × 85 мм |
1)В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления.
Рис. 1. Габаритные размеры квантрона серии NL301.
