Блок питания для зажигания лампы накачки импульсных лазеров серия PS5050
- Выходная мощность до 3.2 кДж/с
- Точность установки выходного напряжения ± 0.1%
- Выходное напряжение до 2500 В
- Частота следования импульсов до 150 Гц
Производитель EKSPLA
Особенности
Блок питания серии PS5050 предназначен для лазеров с ламповой накачкой и представляет собой обновленную версию серии PS5010. PS5050 оснащен системой микропроцессорного управления и LCDэкраном с задней подсветкой, на котором отображаются все его параметры. Блок питания для зажигания импульсной лампы включает в себя один или несколько зарядных модулей, модуль разряда и накаливания, а также цепь управления. Такая конструкция позволяет эксплуатировать данный блок с максимальной легкостью и удобством. Типоисполнение PS5050 реализовано в 19-дюймовом стандартном корпусе, что позволяет устанавливать его в пользовательские системы. Данные блоки питания изготовлены в соответствии со стандартами EN61010 и EN55011. Драйвер PS5050 может управляться дистанционно через RS232 интерфейс и CAN шину управления.
Отличительные особенности
- Выходная мощность до 3.2 кДж/с
- Точность установки выходного напряжения ± 0.1%
- Выходное напряжение до 2500 В
- Частота следования импульсов до 150 Гц
- Встроенная последовательная цепь зажигания
- Встроенный источник питания для накаливания
- Внутренняя/внешняя синхронизация
- LCD дисплей
- RS232 / CAN (LAN – опционально) интерфейс управления
- Работа от однофазной сети
 |
 |
|

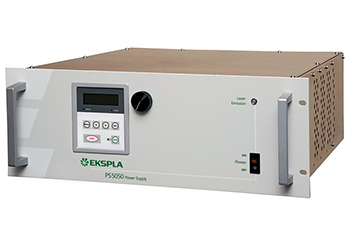

Вид передней панели управления блока питания серии PS5050 |
Зависимость средней выходной мощности от частоты следования импульсов блока питания серии PS5050 |

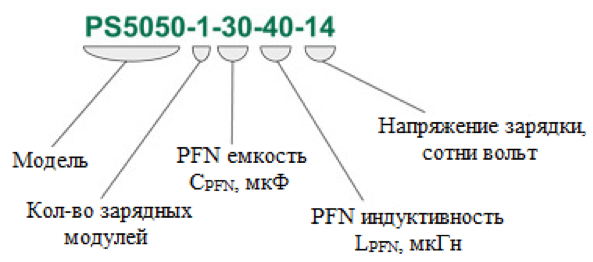

Информация для заказа
При заказе блока питания необходимо указать следующие данные:
- Тип импульсной лампы (диаметр, длина зазора, тип газа, давление газа)
- Максимальная энергия импульса
- Длительность импульса
- Максимальная частота следования импульсов
Технические характеристики
| Модель | PS5050-1 | PS5050-2 | PS5050-3 | PS5050-4 |
| Количество независимых выходов | 1 | |||
| Количество зарядных модулей | 1 | 2 | 3 | 4 |
| Максимальная средняя выходная мощность Pavg при частоте 10 Гц 1), 2) | 0.8 кДж/с | 1.6 кДж/с | 2.4 кДж/с | 3.2 кДж/с |
| Максимальное напряжение зарядки Uch | 1000 – 2500 В 3) | |||
| Длительность импульса | Фиксированная | |||
| Максимальная частота следования импульсов | < 150 Гц | |||
| Стабильность от импульса к импульсу | 0.1% | |||
| Регулировка напряжения нагрузки | 0.1% | |||
| Точность установки напряжения | 1 В | |||
| Напряжение импульса зажигания | 16 кВ 4) | |||
| Длительность импульса зажигания | > 1000 нс | |||
| Варианты тока накаливания | 0.6 А; 1.2 А | |||
| Напряжение накаливания | < 300 В | |||
| Напряжение зажигания | < 900 В | |||
| Встроенная защита | От перенапряжения, перегрева, поломки лампы, предохранитель | |||
| Отчет об ошибках | Отсутствует ток накаливания, отсутствует зарядка, высоковольтные коннекторы | |||
| Дистанционное управление | RS232 / CAN (LAN – опционально) | |||
| Максимальное значение емкости CPFN | < 240 мкФ | |||
| Требования по эксплуатации | ||||
| Напряжение питания 5) | 230 В (-10%; +6%), однофазное 380 В (-10%; +6%), трехфазное |
|||
| Энергопотребление среднее | 1.8 кВт | 3.2 кВт | 4.5 кВт | 5.8 кВт |
| Энергопотребление пиковое | 2 кВт | 4 кВт | 6 кВт | 8 кВт |
| Рабочая температура | 0 – 40°C | |||
| Относительная влажность | 10 – 90% (не конденсированный воздух) | |||
1)Для параллельной работы четырех зарядных модулей.
2)См. рис. 3 для значений Pavg на других частотах следования.
3)Уточняйте о других возможных напряжениях.
4)Доступно опциональное значение в 30 кВ.
5)Доступна опциональная подстройка под трехфазную сеть на 200/208 В.
Примечание: Характеристики в таблице приведены в качестве справочных. Мы всегда готовы оптимизировать блок питания в соответствии с условиями использования клиента.
Примеры доступных конфигураций
| Модель | Энергия разряда | Частота | Макс. скорость зарядки | Напряж. | Рекоменд. лампа накачки | Параметры PFN 1) | ||
| Емкость | Индук-тивность | Типовая длит. импульса | ||||||
| PS5050-2-60-40-6 | 10.8 Дж | 60 Гц | 648 Дж/с | 600 В | 5×58; 450 торр | 60 мкФ | 40 мкГн | 103 мкс |
| PS5050-4-30-80-13 | 25.4 Дж | 60 Гц | 1524 Дж/с | 1300 В | 2×5×58; 450 торр | 40 мкФ | 60 мкГн | 103 мкс |
| PS5050-1-30-60-16 | 38.4 Дж | 10 Гц | 384 Дж/с | 1600 В | 2×5×45; 450 торр | 30 мкФ | 60 мкГн | 89 мкс |
| PS5050-2-30-60-16 | 38.4 Дж | 20 Гц | 768 Дж/с | 1600 В | 2×5×58; 450 торр | 30 мкФ | 60 мкГн | 89 мкс |
| PS5050-4-30-60-16 | 38.4 Дж | 50 Гц | 1920 Дж/с | 1600 В | 2×5×58; 450 торр | 30 мкФ | 60 мкГн | 89 мкс |
| PS5050-3-80-60-11 | 48.4 Дж | 30 Гц | 1452 Дж/с | 1100 В | 5×90; 450 торр | 80 мкФ | 60 мкГн | 152 мкс |
| PS5050-3-100-80-10 | 50 Дж | 30 Гц | 1500 Дж/с | 1000 В | 5×90; 450 торр | 100 мкФ | 80 мкГн | 197 мкс |
| PS5050-2-60-100-16 | 76.8 Дж | 10 Гц | 768 Дж/с | 1600 В | 2×5×58; 450 торр | 60 мкФ | 100 мкГн | 163 мкс |
| PS5050-3-60-100-16 | 76.8 Дж | 20 Гц | 1536 Дж/с | 1600 В | 2×5×58; 450 торр | 60 мкФ | 100 мкГн | 163 мкс |
| PS5050-3-80-60-14 | 78.4 Дж | 20 Гц | 1568 Дж/с | 1400 В | 5×90; 450 торр | 80 мкФ | 60 мкГн | 146 мкс |
| PS5050-2-80-180-19 | 144.4 Дж | 10 Гц | 1444 Дж/с | 1900 В | 2×5×75; 450 торр | 80 мкФ | 180 мкГн | 264 мкс |
1)Электрический импульс для зажигания.
Примечание: Пожалуйста, обращайтесь, если Ваши требования параметров отличаются от значений, приведенных в таблице. Мы проконсультируем Вас и предложим решение, максимально соответствующее Вашим требованиям.
Примечание: Кастомизируемые блоки питания доступны по запросу.
Примечание: В зависимости от потребностей клиента, мы можем изготовить блоки питания с определенными средней мощностью зарядки, выходным напряжением, длительностью импульса, значениями частоты следования импульсов и/или под конкретные области применения.

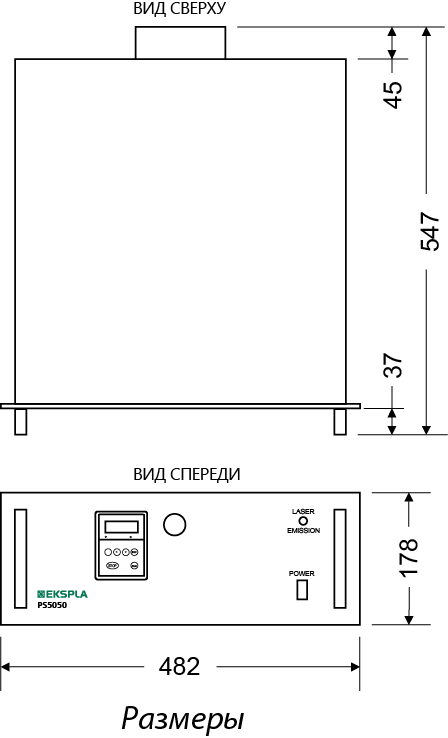

Рис. 1. Габаритные размеры блока питания серии PS5050.
