Двухканальный блок питания для зажигания лампы накачки импульсных лазеров серия PS5053

  • Выходная мощность до 3.2 кДж/с
  • Единый блок для лазерных систем типа «генератор-усилитель»
  • Выходное напряжение до 2500 В
  • Частота следования импульсов до 150 Гц

Производитель EKSPLA

Узнайте цену

Описание

Блок питания серии PS5053 предназначен для лазеров с ламповой накачкой и представляет собой обновленную версию серии PS5012. PS5053 оснащен системой микропроцессорного управления и LCDэкраном с задней подсветкой, на котором отображаются все его параметры. Двухканальный блок питания для зажигания импульсной лампы включает в себя два зарядных модуля, модуль накаливания/запуска, модули формирования импульсов, а также цепь управления. Такая конструкция позволяет эксплуатировать данный блок для питания лазерных систем, которые одновременно включают в себя как задающий генератор, так и усилитель. Типоисполнение PS5053 реализовано в 19-ти дюймовом стандартном корпусе, что позволяет устанавливать его в пользовательские системы. Драйвер PS5053 может управляться дистанционно через RS232 интерфейс и CAN шину управления.

Отличительные особенности

  • Выходная мощность до 3.2 кДж/с
  • Точность установки выходного напряжения ± 0.1%
  • Выходное напряжение до 2500 В
  • Частота следования импульсов до 150 Гц
  • Встроенная последовательная цепь зажигания
  • Встроенный источник питания для накаливания
  • Внутренняя/внешняя синхронизация
  • LCD дисплей
  • RS232 / CAN (LAN – опционально) интерфейс управления
  • Работа от однофазной сети
Двухканальный блок питания Зависимость средней выходной мощности

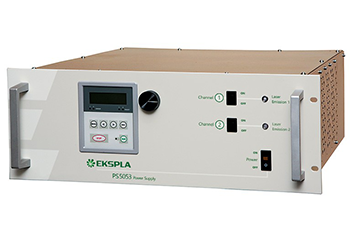

Двухканальный блок питания серии PS5053 и блок охлаждения серии PS1225CO, смонтированные в одну 19-ти дюймовую 9-юнитовую стойку.

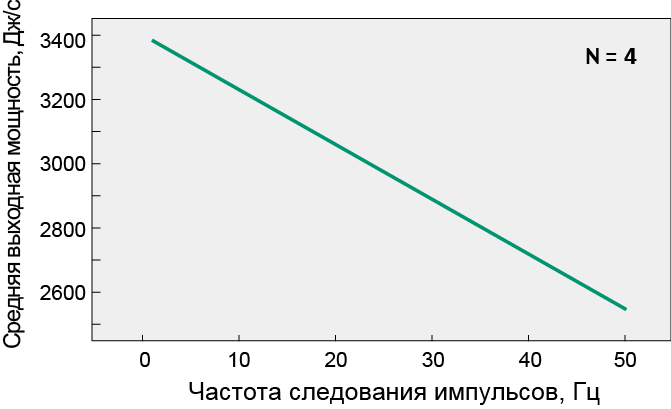

Зависимость средней выходной мощности от частоты следования импульсов двухканального блока питания серии PS5053.

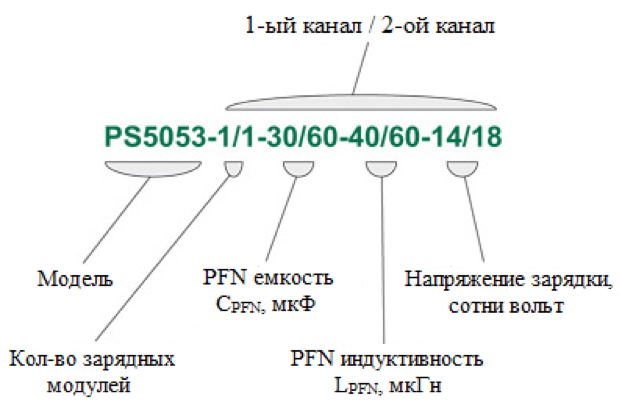

Информация для заказа

При заказе блока питания необходимо указать следующие данные:

  • Тип импульсной лампы (диаметр, длина зазора, тип газа, давление газа)
  • Максимальная энергия импульса
  • Длительность импульса
  • Максимальная частота следования импульсов

Информация для заказа

Технические характеристики

Модель PS5053-1/1 PS5052-1/2 PS5053-×/×
Количество независимых выходов 2
Количество зарядных модулей 1+1 1+2 1+3 или 2+2
Максимальная средняя выходная мощность Pavg при частоте 10 Гц 1), 2) 1.6 кДж/с 2.4 кДж/с 3.2 кДж/с
Максимальное напряжение зарядки Uch 1000 – 2500 В 3)
Длительность импульса Фиксированная
Максимальная частота следования импульсов < 150 Гц
Стабильность от импульса к импульсу 0.1%
Регулировка напряжения нагрузки 0.1%
Линейность напряжения 0.2%
Точность установки напряжения 1 В
Напряжение импульса зажигания 16 кВ 4)
Длительность импульса зажигания > 1000 нс
Варианты тока накаливания 0.6 А; 1.2 А
Напряжение накаливания < 300 В
Напряжение зажигания < 900 В
Встроенная защита От перенапряжения, перегрева, поломки лампы, предохранитель
Отчет об ошибках Отсутствует ток накаливания, отсутствует зарядка, высоковольтные коннекторы
Дистанционное управление RS232 / CAN (LAN – опционально)
Стандартное значение емкости CPFN < 240 мкФ
Требования по эксплуатации
Напряжение питания 5) 230 В (-10%; +6%), однофазное
380 В (-10%; +6%), трехфазное
Энергопотребление среднее 3.2 кВт 4.5 кВт 5.8 кВт
Энергопотребление пиковое 4 кВт 6 кВт 8 кВт
Рабочая температура 0 – 40°C
Относительная влажность 10 – 90% (не конденсированный воздух)

1)Общая для двух каналов (при 200/208 В).

2)См. рис. 3 для значений Pavg на других частотах следования.

3)Уточняйте о других возможных напряжениях.

4)Доступно опциональное значение в 30 кВ.

5)Доступна опциональная подстройка под трехфазную сеть на 200/208 В.

Примечание: Характеристики в таблице приведены в качестве справочных. Мы всегда готовы оптимизировать блок питания в соответствии с условиями использования клиента.

Примеры доступных конфигураций

Модель Канал Энергия разряда Частота Макс. скорость зарядки Макс. напряж. Рекоменд. лампа накачки Параметры PFN 1) Сеть
Емкость Индук-тивность Типовая длит. импульса
PS5053-1/1-60/60-100/100-17/17 №1 86.7 Дж 10 Гц 867 Дж/с 1700 В 2×5×58;
450 торр		 60 мкФ 100 мкГн 163 мкс 230 В,
1 фаза
№2 86.7 Дж 10 Гц 867 Дж/с 1700 В 60 мкФ 100 мкГн 163 мкс
PS5053-1/1-80/80-60/60-13/13 №1 67.6 Дж 10 Гц 676 Дж/с 1300 В 5×90;
450 торр		 80 мкФ 60 мкГн 146 мкс 230 В,
1 фаза
№2 67.6 Дж 10 Гц 676 Дж/с 1300 В 80 мкФ 60 мкГн 146 мкс
PS5053-1/2-40/60-100/130-10/20 №1 20 Дж 10 Гц 200 Дж/с 1000 В 5×45;
450 торр		 40 мкФ 100 мкГн 133 мкс 230 В,
1 фаза
№2 120 Дж 10 Гц 1200 Дж/с 2000 В 2×5×75;
450 торр		 60 мкФ 130 мкГн 194 мкс
PS5053-1/2-60/60-70/70-12/18 №1 43.2 Дж 10 Гц 432 Дж/с 1200 В 5×90;
450 торр		 60 мкФ 70 мкГн 136 мкс 230 В,
1 фаза
№2 97.2 Дж 10 Гц 972 Дж/с 1800 В 2×5×58;
450 торр		 60 мкФ 70 мкГн 136 мкс
PS5053-1/2-80/60-60/100-12/18 №1 57.6 Дж 10 Гц 576 Дж/с 1200 В 5×90;
450 торр		 80 мкФ 60 мкГн 152 мкс 230 В,
1 фаза
№2 97.2 Дж 10 Гц 972 Дж/с 1800 В 2×5×58;
450 торр		 60 мкФ 100 мкГн 163 мкс
PS5053-2/2-40/40-100/100-25/25 №1 125 Дж 10 Гц 1250 Дж/с 2500 В 2×5×90;
450 торр		 40 мкФ 100 мкГн 139 мкс 400 В,
3 фазы
№2 125 Дж 10 Гц 1250 Дж/с 2500 В 40 мкФ 100 мкГн 139 мкс
PS5053-2/2-40/40-40/40-11/11 №1 24.2 Дж 50 Гц 1210 Дж/с 1100 В 5×90;
450 торр		 40 мкФ 40 мкГн 84 мкс 400 В,
3 фазы
№2 24.2 Дж 50 Гц 1210 Дж/с 1100 В 40 мкФ 40 мкГн 84 мкс
PS5053-2/2-60/60-100/100-15/15 №1 67.5 Дж 20 Гц 1350 Дж/с 1500 В 2×5×58;
450 торр		 60 мкФ 100 мкГн 163 мкс 400 В,
3 фазы
№2 67.5 Дж 20 Гц 1350 Дж/с 1500 В 60 мкФ 100 мкГн 163 мкс
PS5053-1/1-60/60-100/100-13/14 №1 50.7 Дж 10 Гц 1300 Дж/с 1300 В 2×5×58;
450 торр		 60 мкФ 100 мкГн 163 мкс 230 В,
1 фаза
№2 58.8 Дж 10 Гц 1400 Дж/с 1400 В 60 мкФ 100 мкГн 163 мкс

1)Электрический импульс для зажигания.

Примечание: Пожалуйста, обращайтесь, если Ваши требования параметров отличаются от значений, приведенных в таблице. Мы проконсультируем Вас и предложим решение, максимально соответствующее Вашим требованиям.

Габаритные размеры блока питания серии PS5053

Габаритные размеры блока питания

Рис. 1. Габаритные размеры блока питания серии PS5053.
