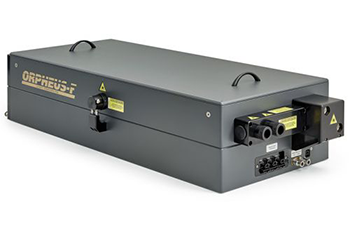

Оптический параметрический усилитель с широким спектральным диапазоном ORPHEUS-F
- Требования к накачке: используется лазер Pharos, Pharos-SP или Carbide
- Диапазон перестройки: 680 – 900 нм, 1200 – 2500 нм
- Длительность выходного импульса: 35 – 70 фс для 650 – 900 нм, 40 – 100 фс для 1200 – 2000 нм
- Спектр. ширина линии: 200 – 600 см-1, 150 – 500 см-1
- Объединяет лучшие особенности коллинеарного и неколлинеарного OPA
Производитель Light Conversion
- Требования к накачке:
Используется лазер Pharos, Pharos-SP или Carbide - Диапазон перестройки:
680 – 900 нм
1200 – 2500 нм - Длительность выходного импульса:
35 – 70 фс для 650 – 900 нм
40 – 100 фс для 1200 – 2000 нм - Спектр. ширина линии:
200 – 600 см-1
150 – 500 см-1 - Объединяет лучшие особенности коллинеарного и неколлинеарного OPA
Описание
Данный прибор представляет собой коллинеарный оптический параметрический усилитель (OPA), накачиваемый фемтосекундными иттербиевыми лазерами. Данный OPA сочетает в себе короткую длительность импульсов (за счет неколлинеарного OPA) и широкий диапазон перестройки (за счет коллинеарного OPA).
Отличительные особенности
- Объединяет лучшие особенности коллинеарного и неколлинеарного OPA
- Возможность сжатия импульсов до 40 фс
- Система адаптивна к различным энергиям накачки с частотами повторения до 1 МГц
- Изменяемая ширина спектрального диапазона
- Полное управление через ПК и соответствующее ПО
Усиление происходит в два этапа. Первый нелинейный кристалл (BBO) неколлинеарно накачивается второй гармоникой лазера накачки (515 нм) и облучается белым светом, генерируя широкий спектральный диапазон на выходе (650 – 900 нм). Второй нелинейный кристалл (BBO/LBO) также накачивается второй гармоникой лазера накачки, но в коллинеарной конфигурации. На выходе со второго этапа получаются два диапазона: сигнальная волна – 650 – 900 нм и холостая волна – 1200 – 2500 нм. Оба пучка обладают широким спектром со средней шириной полосы 300-600 см-1. Сигнальная волна может быть легко сжата до длительности менее 60 фс почти во всем спектральном интервале с помощью обычной призмы, тогда как холостая волна сжимается с помощью массивного куска стекла до длительности 40-90 фс в зависимости от длины волны.
До усиления, импульс континуума белого света может быть разложен путем ввода на оптический путь различного количества стекла. Это позволяет ограничить ширину выходного спектра до некоторого значения (в 2-3 раза) без потери энергии. Например, стандартный ОРА ORPHEUS использует спектральное сжатие для генерации узких спектральных импульсов с длительностью 200 – 300 фс с расширенным диапазоном перестройки сигнальной/холостой волны и опциональной возможности генерации света в УФ и средней ИК области. Неколлинеарный ОРА ORPHEUS-N-2H позволяет генерировать даже более широкие полосы с длительностью менее 20 фс, но ограничивается спектральным диапазоном 650 – 900 нм. Вышеуказанные аспекты помещают производительный ORPHEUS-F между другими вариантами наших ОРА.
Технические характеристики
| Требуемый лазер накачки | PHAROS, PHAROS-SP, CARBIDE |
| Диапазон перестройки | 650 – 900 нм (сигнальная), 1200 – 2500 нм (холостая) |
| Эффективность преобразования на пике перестроечной кривой | > 10% при энергии накачки 10 – 500 мкДж |
| Стабильность энергии импульса | СКО < 2% на 700 – 900 нм и 1200 – 2000 нм |
| Спектральная ширина импульса | 200 – 600 см-1 на 650 – 900 нм 150 – 500 см-1 на 1200 – 2000 нм |
| Длительность импульса до сжатия | < 250 фс |
| Длительность импульса после сжатия | 35 – 70 фс на 650 – 900 нм 40 – 100 фс на 1200 – 2000 нм |
| Эффективность пропускания при сжатии | 50 – 70% на 650 – 900 нм 70 – 80% на 1200 – 2000 нм |
