Учебный комплекс «Пластиковая волоконная оптика» серии CA-1400

Оптическая передача данных в настоящее время является стандартной техникой в телекоммуникациях. Линии из стекловолокна широко распространены по всему миру. Однако в мультимедийных системах, автомобильных системах, домашних сетях или системах управления часто можно встретить сети из пластикового оптического волокна (POF). Причинами выбора POF могут быть более низкая цена, необходимость только коротких линий передачи (50 – 100 м), условия окружающей среды, не подходящие для стекловолокна, или простой способ установки сети POF.

В этом учебном комплексе рассматриваются основы пластиковых волокон, касающиеся подготовки волокна, а также передачи данных. Студенты могут быть обучены подготовке POF. Практикуются зачистка волокна, сборка и полировка коннектора. Выполняется измерение потерь при передаче сигнала по волокнам различной длины, а также настройка полной двухканальной низкочастотной системы передачи данных. В комплекс входят все необходимые компоненты, волокна и управляющая электроника, такая как модулятор, передатчик, приемник, демодулятор и аудиоусилитель с двумя динамиками.

К передатчику можно подключить другие источники сигнала, такие как проигрыватель компакт-дисков или микрофон. Для измерений необходим двухканальный осциллограф, который может быть заказан дополнительно.

• Светодиодный передатчик
• Светодиодная модуляция сигнала
• Приемник на основе кремниевого фотодетектора
• Интерференционный делитель пучка
• Передача данных на двух длинах волн
• Подготовка и обращение с пластиковым волокном
• Затухание в пластиковом волокне
• Биение сигнала и перекрестные помехи

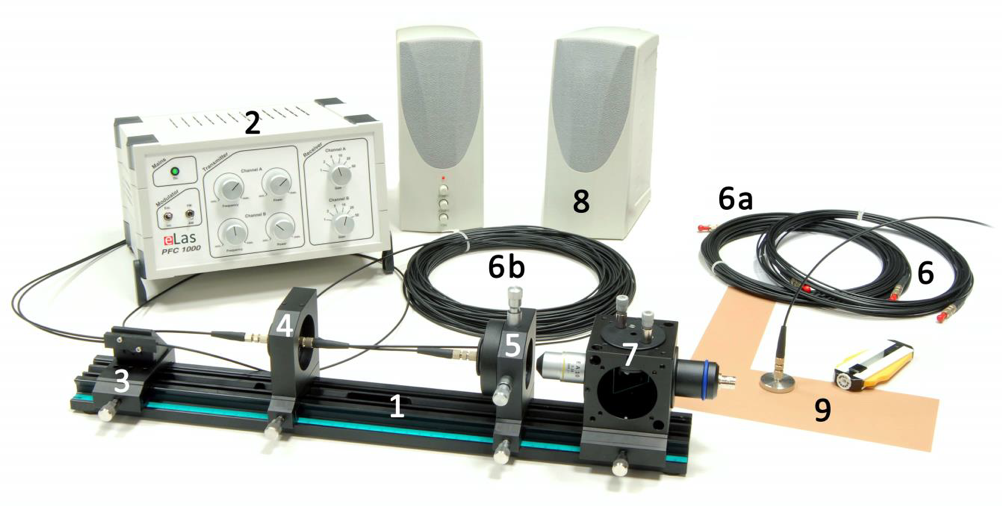

1. Оптический рельс со шкалой, 500 мм
2. Контроллер светодиодного передатчика с генератором частоты, фотодиодным приемником и демодулятором
3. Y-образный соединитель для POF
4. FSMA устройство сопряжения в держателе
5. FSMA устройство сопряжения в регулируемом по XY держателе
6. Три POF волокна с двумя FSMA коннекторами (длина 10 м, 20 м, 30 м)
7. Система приема света с разделением лучей и детекторами
8. Пара активных стереодинамиков
9. Набор инструментов для подготовки волокна и сборки FSMA коннекторов
10. Набор BNC кабелей и адаптеров (не показан)
11. Руководство пользователя (не показано)

• Учебный комплекс «Пластиковая волоконная оптика»: CA-1400 (№490091400)
