Камера для нагрева и охлаждения PMV
- Температурный диапазон: от -5 ℃ до 100 ℃
- Значения температуры во всех камерах измеряются в соответствии с DIN 12880 и IEC 60068-3-5.
- Модели: PMV-012/025/040/070/100
Производитель JEIO TECH
Особенности
- Подходит для специального использования, например, для термической обработки и сушки.
- Микропроцессорное ПИД-регулирование / Калибровка температуры / Автоматическая настройка.
- Двойное термостойкое силиконовое уплотнение полностью блокирует утечку тепла из внутренней камеры
- Двухточечная защелка двери также увеличивает герметичность закрытия двери
- Энергоэффективность достигается за счет оптимизации системы изоляции.
- Даже если агрегат работает при макс. температуре, поверхность устройства не допускает высоких температур выше 51 ℃ (DIN EN 563)
- Гарантируется надежная конструкция и изготовление двери.
- Оценка результатов после открытия двери на 90 градусов и приложения нагрузки 50 кг к точке 30 см от петель.
Двухточечная защелка двери и Камера из нержавеющей стали
Безопасность
- Выбираемый пользователем режим работы после отключения питания
- Автоматический запуск или Ручной запуск
- Защита от перегрева.
- Защита от перегрузки по току и утечки тока (ELCB, прерыватель цепи при утечке на землю).
- Независимый предохранитель.
- Важные детали, такие как контроллер и нагреватели, надежно защищены от короткого замыкания. В частности, каждый обогреватель имеет индивидуальный предохранитель для полного отключения короткого замыкания.
- Защита от неправильной фазировки.
- Индикатор ошибки электрического соединения помогает пользователю быстро исправить соединение.
- Защита двигателя от сверхтока.
- Автоматическое отключение при перегрузке двигателя.
- Предупреждение об открытой двери.
- Нагреватель и вентилятор останавливаются, когда дверь находится в открытом состоянии.
- Предупреждение о доступе к панели электропроводки.
- Автоматическая остановка при открытии крышки электрического щита.
- Встроенный дверной замок с ключом

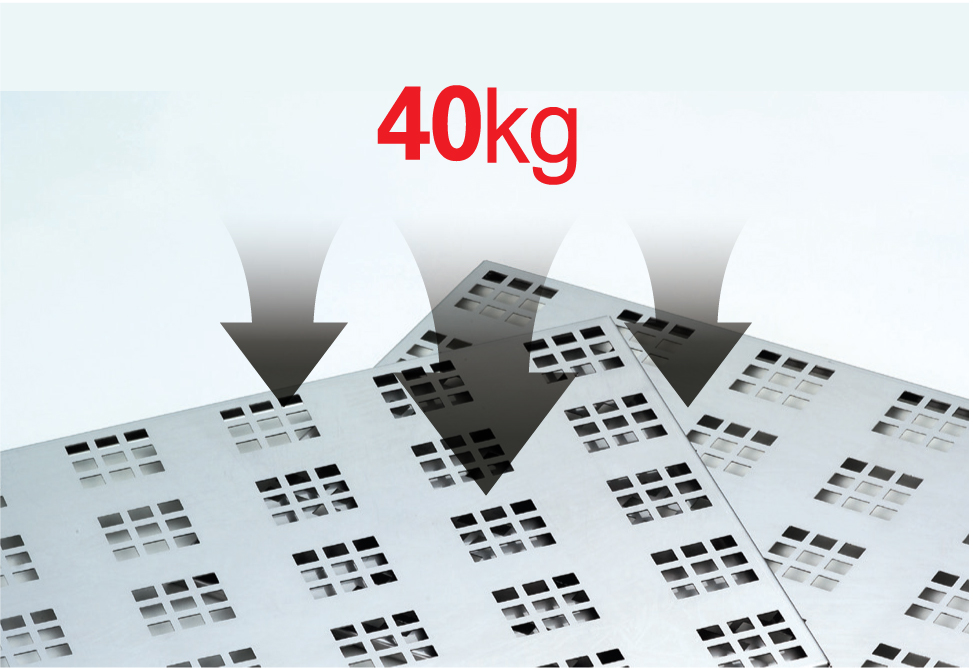

Перфорированные полки для большой нагрузки (опция)
Удобство
- Внутренняя камера выполнена из коррозионной стойкой нержавеющей стали.
- Компактная и простая конструкция загрузочной камеры.
- В комплекте две полки для загрузки большого количества образцов.
- Также доступны стеллажи для тяжелых грузов, рассчитанные на 40 кг (опция).
- Удобный ЖК-контроллер.
- Красочный интерактивный сенсорный ЖК-контроллер.
- Заданная температура и текущая температура четко отображаются вместе на дисплее.
- Достаточная поддержка программируемого управления.
- Ход работы может отображаться в графическом режиме для лучшего понимания данных.
- Автоматический пуск / остановка можно запрограммировать для работы без присмотра.
- Дисплей показывает аномальные изменения температуры или перебои в подаче электроэнергии.
- Поддержка трех разных языков. (Английский / китайский / корейский)
- Температуру и другие рабочие параметры можно записывать с помощью шестиканального цифрового записывающего устройства. (Опция)
- Компьютерный интерфейс.
- Порт связи RS-485 (опция) позволяет подключать до 32 устройств. Доступна функция одновременного мониторинга и управления несколькими устройствами.
- Шаблоны программ легко настраиваются с помощью программного обеспечения.
- Легко проверять статус операций в режиме реального времени. Графические данные упрощают понимание.
- Хранение и документация программ.
- Данные с возможностью сохранения в Excel и текстовом формате.
- Хранение программной информации, резервное копирование настроек значений, восстановление и значения температуры.
- Коммуникационный порт RS-232 в стандартной комплектации.
Цветной ЖК-контроллер
Аксессуары и опции
Автоматический запуск
Программное управление
Окончание программы
Настройка функций
Рабочее состояние
Настройка программы

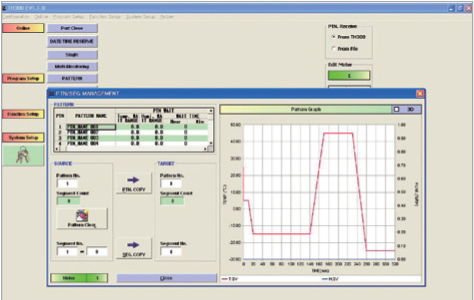

Отображение графика
| Описание | Количество |
| Программируемая мощность шаблона | 100 |
| Время повторения шаблона | 999 |
| Частичное время повтора | 255 |
| Максимальное количество сегментов на шаблон | 100 |
| Максимальное количество сегментов | 2000 |
| Программируемое время процесса в сегменте | от 0 до 99 ч 59 мин |
* Можно установить 100 сегментов для каждого шаблона, но максимальное количество сегментов составляет не 10 000, а 6000, поэтому необходимо правильно настроить количество сегментов и шаблонов.
| Артикул | Описание | Модели |
| PМV | ||

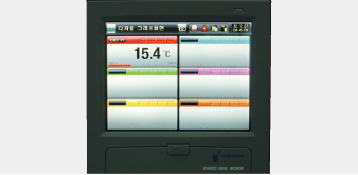

| AAA8T505 | Рекордер (цифровой, 6 каналов) | ● |
| AAA8T540 | Преобразователь интерфейса (RS - 485 → 232) в комплекте с кабелем (5 м) | ● |
| AAA80550 | Контрольная сигнальная лампа | ● |
| LTV0070 | Решетчатая полка для LBV / LTV / KBD / KMV / JMV / PBV / PMV-012 (462x470 мм) | ● |
| LTV0053 | Решетчатая полка для LBV / LTV / KBD / KMV / JMV / PBV / PMV-025 (562x620 мм) | ● |
| LTV0029 | Решетчатая полка для LBV / LTV / KBD / KMV / JMV / PBV / PMV-040 (712x670 мм) | ● |
| LTV0030 | Проволочная полка для LBV / LTV / KBD / KMV / JMV / PBV / PMV-070 (862x770 мм) | ● |
| LTV0057 | Проволочная полка для LBV / LTV / KBD / KMV / JMV / PBV / PMV-100 (962x880 мм) | ● |
| AAAK1501 | Перфорированная полка для LBV / LTV / KBD / KMV / JMV / PBV / PMV-012 (462x470 мм) (макс. нагрузка 40 кг) | ● |
| AAAK1502 | Перфорированная полка для LBV / LTV / KBD / KMV / JMV / PBV / PMV-025 (562x620 мм) (макс. нагрузка 40 кг) | ● |
| AAAK1503 | Перфорированная полка для LBV / LTV / KBD / KMV / JMV / PBV / PMV-040 (712x670 мм) (макс. нагрузка 40 кг) | ● |
| AAAK1504 | Перфорированная полка для LBV / LTV / KBD / KMV / JMV / PBV / PMV-070 (862x770 мм) (макс. нагрузка 40 кг) | ● |
| AAAK1505 | Перфорированная полка для LBV / LTV / KBD / KMV / JMV / PBV / PMV-100 (962x880) (макс. нагрузка 40 кг) | ● |
| AAAK8512 | Кабельный порт (Ø80) | ● |
| AAAK8511 | Кабельный порт (Ø 50), стандарт | ● |
| AAAK8501 | Смотровое окно для JMV-012/025/040 | ● |
| AAA80673 | Смотровое окно для JMV-070/100 | ● |
| AAAK1531 | Регулятор скорости вентилятора | ● |
| AAA80691 | Система газовой продувки | ● |
| AAAK1532 | Счетчик времени | ● |
Технические характеристики
| Модель | PMV-012 | PMV -025 | PMV -040 | PMV -070 | PMV -100 | |
| Объем камеры (л) | 125 | 250 | 400 | 700 | 1000 | |
| Контроллер | Программируемый, сенсорный экран (цветной монитор 3,5 дюйма) | |||||
| Температурный диапазон (°С) | -5 до 100 | |||||
| Колебание температуры при 25°С (±°С)1) 2) | 0.3 | 0.3 | 0.4 | 0.4 | 0.2 | |
| Отклонение температуры (±°С)2) | при -5 °С | 0.4 | 0.4 | 0.4 | 0.4 | 0.3 |
| при -0 °С | 0.4 | 0.4 | 0.4 | 0.4 | 0.3 | |
| при 25 °С | 0.2 | 0.2 | 0.3 | 0.4 | 0.3 | |
| при 40°С | 0.3 | 0.3 | 0.3 | 0.4 | 0.3 | |
| при 60 °С | 0.5 | 0.5 | 0.4 | 0.4 | 0.4 | |
| при 80 °С | 0.7 | 0.7 | 0.6 | 0.5 | 0.5 | |
| при 100 °С | 1.0 | 1.0 | 0.8 | 0.7 | 0.7 | |
| Время нагрева2) (мин.) от 25 до 100 ℃ |
45 | 45 | 48 | 52 | 56 | |
| Время охлаждения2) (мин.) от 25 до -5 ℃ |
44 | 44 | 43 | 39 | 39 | |
| Время восстановления2) после открытия двери (мин) | при -5 °С | 8.0 | 8.0 | 6.5 | 5.0 | 5.0 |
| при -0 °С | 6.0 | 6.0 | 6.0 | 6.0 | 8.0 | |
| при 25 °С | 0.5 | 0.5 | 4.0 | 6.0 | 6.0 | |
| при 40°С | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | |
| при 60 °С | 4.0 | 4.0 | 4.5 | 5.0 | 6.0 | |
| при 80 °С | 5.0 | 5.0 | 5.0 | 5.5 | 6.0 | |
| при 100 °С | 7.0 | 7.0 | 7.0 | 6.5 | 8.0 | |
| Программное управление | Температурный диапазон (°С) | от -5 до 89.5 | ||||
| Скорость нагрева (°С/мин) от –12.5°С до 87.5 °С | 1.7 | 1.7 | 1.6 | 1.5 | 1.3 | |
| Скорость охлаждения (°С/мин) от 87.5°С до -12.5°С | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | |
| Количество решетчатых полок (стандарт / макс.) | 2 / 13 | 2 / 18 | 2 / 23 | 2 / 30 | 2 / 33 | |
| Расстояние между полками (мм) | 30 | |||||
| Максимальная нагрузка на полку (кг) | 15 | 20 | 30 | 40 | 45 | |
| Допустимая общая нагрузка (кг) | 50 | 70 | 90 | 120 | 150 | |
| Габариты (ШхГхВ) | Внутренние (мм) | 00×500×500 | 600×650×650 | 750×700×800 | 900×800×1000 | 1000×910×1100 |
| Внешние (мм) | 1054×706×1380 | 1154×856×1565 | 1304×906×1750 | 1454×1540×1628 | 1554×1650×1728 | |
| Вес нетто (кг) | 160 | 260 | 320 | 390 | 440 | |
| Интерфейсный порт | Обычно RS-232C [RS-485 (максимум 32 блока управления) -опционально] | |||||
| Требования к электропитанию (230 В, 60 Гц) | 1 фаза / 9.7 А | 1 фаза / 13.2 А | 1 фаза / 15.5 А | 1 фаза / 21.7 А | - | |
| Артикул | AAHK4012K | AAHK4022K | AAHK4031K | AAHK4041K | - | |
| Требования к электропитанию (230 В, 50 Гц) | 1 фаза / 15.5 А | 1 фаза / 25.2 А | ||||
| Артикул | AAHK4012K | AAHK4022K | AAHK4032K | AAHK4042K | - | |
| Требования к электропитанию (380 В, 50 Гц) | - | - | - | - | 3 фазы / 6 А | |
| Артикул | - | - | - | - | AAHK4058K | |
1) Согласно IEC 60068-3-5
2) Согласно DIN 12880
- Вышеуказанное значение записано для 230 В / 60 Гц, 380 В / 50 Гц.
- Вышеуказанные характеристики могут быть изменены без предварительного уведомления.
