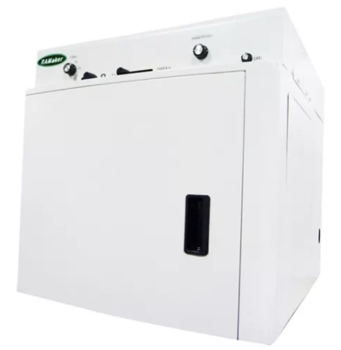

Многофункциональный микрорамановский спектрометр RAMaker

RAMaker – это профессиональная система для рамановской/фотолюминесцентной микроскопии, которая позволяет использовать несколько длин волн лазерного возбуждения для охвата широкого спектра научно-исследовательских задач. Одновременно в измерительной камере может быть установлено до трех лазерных источников со следующими длинами волн: 355, 375, 405, 473, 488, 532, 633, 785 и 830 нм. Кроме того, УФ источники с длинами волн 248, 266 и 325 нм могут быть размещены снаружи. Параллельная оптическая конструкция сохраняет качество системы без калибровки, а каждая длина волны лазера полностью фиксирована и оптимизирована. Оптимизированный фильтр Рэлея автоматически переключается программным обеспечением для коррекции длины волны при измерениях. Переключение различных длин волн контролируется программным обеспечением без какой-либо ручной настройки.

• Возможность установки до трех лазеров внутри измерительной камеры
• Запатентованный дизайн измерительной камеры
• Простое переключение лазеров без калибровки
• Оптимизированная оптика
• Низкая левая граница волновых чисел
• Контроль выходной мощности лазера
• Высокая чувствительность

• Органическая и неорганическая химия
• Анализ полимеров
• Полупроводниковая промышленность
• Мониторинг окружающей среды
• Фармацевтическая промышленность
• Анализ углеводородов
• Геология и геммология, архитектура

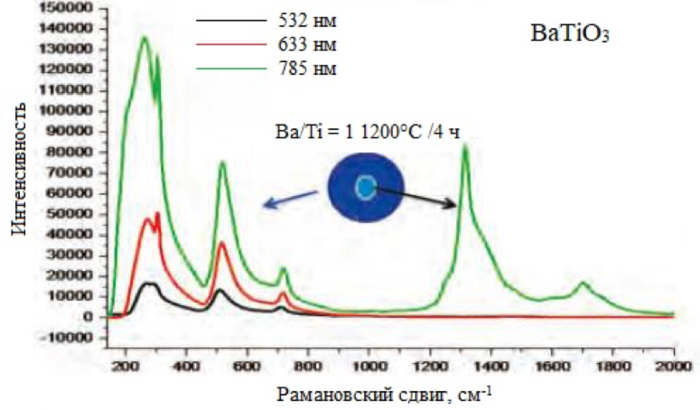

Новый запатентованный дизайн для автоматического переключения: программное обеспечение управляет переключением лазера, а стабильная оптическая система удобна для совместного измерения образцов с использованием различных лазеров

Новый конфокальный дизайн

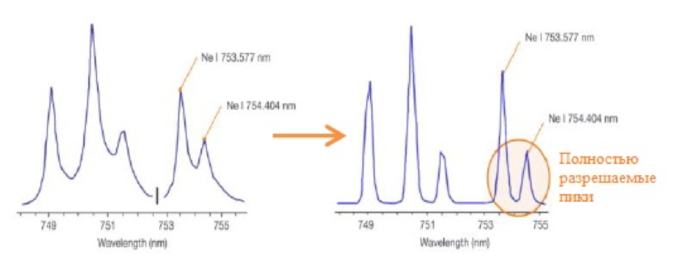

Новая конфокальная конструкция, включающая два набора конфокальных апертур, позволяет точно фокусироваться для получения наилучшего сигнала. Щель управляется программным обеспечением и плавно регулируется в диапазоне от 10 мкм до 2500 мкм по ширине и 0.8–8 мм по высоте. Конфокальная апертура варьируется в диапазоне 10 – 1000 мм, что позволяет увеличить разрешение сигнала более чем на 30%.

Контроль выходной мощности лазера

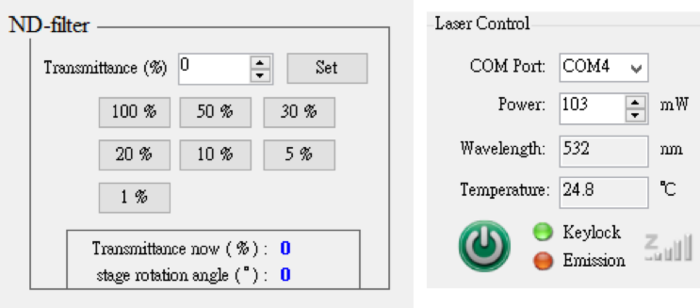

Выходная мощность лазера может напрямую контролироваться программным обеспечением с шагом 1 мВт для RGB Lasersystems, одного из основных брендов лазеров, используемых в MRID. Кроме того, мощность лазера можно уменьшить с помощью фильтра нейтральной плотности (ослабление OD 2.0-0.04), который также с высокой точностью управляется программным обеспечением.

Высокая чувствительность

Детекторы с высокой чувствительностью и низким уровнем шума могут улучшить общий отклик системы. Может быть измерен пик кремния третьего порядка с отношением сигнал шум более 20:1

Поляризационный модуль RPRM

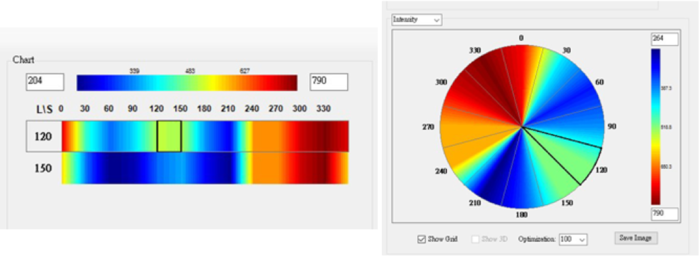

RPRM (Raman Polarization Rotating Mapping) предназначен для выбора входного угла лазерного излучения для предоставления возможности сбора различных рамановских спектров анизотропных образцов с кристаллической структурой и тонких пленок. Также программное обеспечение может автоматически найти лазер с лучшим сигналом или установить угол нулевого сигнала, что удобно для исследователей для наблюдения за расположением структурной решетки.

Оптимизированная оптика

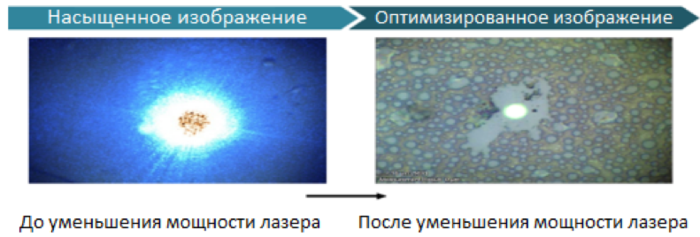

Система использует 5 Мп ПЗС-матрицу и 5 Вт светодиодный источник света в качестве модуля наблюдения за образцом. При видеонаблюдении мощность лазера снижается до уровня ниже 0.01%, чтобы сохранить баланс между лазерным излучением и яркостью белого света. При этом оператор может четко наблюдать и положение лазера, и фокусировку на поверхности. В стандартную конфигурацию включены объективы на 10X, 50X и 100X. Оптимизированные для УФ объективы на 5X, 20X и 40X могут быть приобретены опционально. При переключении объективов ошибка положения лазерного пятна на образце составляет менее 1 мкм.

Моторизированный предметный столик (опционально)

Предназначен для перемещения образца при сканировании и может использоваться для рамановского картирования.

• Диапазон перемещения: 75 × 50 мм или 100 × 100 мм
• Минимальный шаг по XY 0.01 мкм; воспроизводимость установки положения по XY:  ± 0.02 мкм
• Минимальный шаг по Z:  0.002 мкм
• Корректировка смещения рамановского сдвига
• С управляющим джойстиком; ПО для управления и отображения видео
• Содержит функцию автоматической коррекции регрессии
• Автофокусировка, хорошее качество изображения

АСМ-Раман

• Рамановская спектроскопия с зондовым усилением с гибридным СЗМ контроллером
• Индивидуальное размещение зонда и образца относительно линзы оптического микроскопа для пространственного контроля возбуждения и регистрации

Модуль для измерения времени жизни флуоресценции

Представляет собой рабочий набор компании Becker&Hickl

• Диапазон измеряемого времени жизни: 200 пс – 500 нс или 500 нс – 1 с
• Диапазон регистрации ФЭУ: 300 – 800 нм
• Диапазон регистрации БИК детектора: 650 – 1700 нм
• Пикосекундный импульсный лазер: 375, 405, 440, 473, 488, 640 нм
• FLIM опция (визуализация времени жизни флуоресценции)

Контроллер температуры (опционально)

Предназначен для нагрева и/или охлаждения исследуемых образцов.

• Нагрев до 1500°C
• Изменяемый диапазон температур в вакууме: -196…350/600°C
• 4-зондовая станция для измерений
• Охлаждение до 4K

Характеристики лазерного модуля

• Все используемые лазерные источники света не имеют боковых пиковых полос
• He-Cd лазер 325 нм, 25 мВт, TEM00, M2 < 1.2. Непрерывная программная регулировка мощности, погрешность составляет менее 1%
• Лазерный фильтр 325 нм: двухкаскадный edge-фильтр Рэлея, спектральный диапазон 100 – 11000 см-1, отражательная способность ≥ 95%, коэффициент пропускания ≥ 80%
• Лазер 532 нм, 100 мВт, TEM00, M2 < 1.2. Непрерывная программная регулировка мощности. Минимальный шаг регулировки мощности составляет 0.1 мВт, погрешность составляет менее 1%
• Лазерный фильтр 532 нм: двухкаскадный edge-фильтр Рэлея, спектральный диапазон 50 – 8000 см-1, отражательная способность ≥ 95%, коэффициент пропускания ≥ 80%
• Лазер 633 нм, 40 мВт, TEM00, M2 < 1.2. Непрерывная программная регулировка мощности. Минимальный шаг регулировки мощности составляет 0.1 мВт, погрешность составляет менее 1%
• Лазерный фильтр 633 нм: двухкаскадный edge-фильтр Рэлея, спектральный диапазон 50 – 6000 см-1, отражательная способность ≥ 95%, коэффициент пропускания ≥ 80%
• Лазер 785 нм, 250 мВт, TEM00, M2 < 1.2. Непрерывная программная регулировка мощности. Минимальный шаг регулировки мощности составляет 0.1 мВт, погрешность составляет менее 1%
