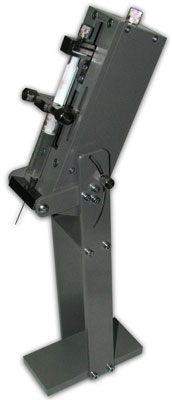

Автоматизированный микродозатор DT-03
Автоматизированный микродозатор DT-03 предназначен для прецизионной подачи/отбора жидкости с помощью сменного стандартного шприца (одноразового пластмассового емкостью 1, 2, 5 или 10).
Микродозатор может использоваться, например, для формирования капли при измерении краевого угла смачивания, для подпитки растворов, для восполнения плёнки вещества в ванне Ленгмюра—Блоджетт и др.
Особенностью дозатора является возможность реверса движения штока, что и позволяет реализовать отбор жидкости в шприц.
Конструкция устройства обеспечивает простую процедуру смены/установки шприца и возможность ручного перемещения исполнительного штока. Корпус дозатора имеет возможность отклоняться на угол до 75° от исходного вертикального положения.
При необходимости позиционирования дозатора в горизонтальной плоскости относительно основания (подложки) он может использоваться совместно с Платформой XY-позиционирования. Управление электродвигателями (как дозатора, так и платформы) осуществляется из программы, запускаемой на ПК.
Конструкция привода микродозатора DT-03 унифицирована с подъемником VT-04, что позволяет конвертировать их друг в друга путем несложной смены передней панели привода.
Характеристики
| Привод: | Шаговый электродвигатель; возможность ручного вращения приводного вала |
| Полный ход штока: | 85 мм |
| Контролируемый шаг перемещения штока: | 1.25 мкм (0.15625 мкм при делении шага) |
| Минимальный шаг дозирования жидкости (шприца 1 мл): | 0.022 мкл (0.00275 мкл (при делении шагов). |
| Ёмкость сменного шприца: | 1, 2, 5, 10 мл (одноразовые пластмассовые) |
| Дополнительная оснастка: | — стойка с возможностью отклонения корпуса дозатора от исходного вертикального положения на 75°; высота от основания до нижней точки иглы установленного шприца 5 мл — 200 мм; — NEW! опция: сменная передняя панель для конвертации микродозатора в подъемник (см. VT-04) |
| Управление: | С помощью автономного контроллера; ручное управление с помощью кнопок на контроллере, расширенные возможности управления — из унифицированной программы при подключении контроллера к персональному компьютеру (через USB-порт). Контроллер может быть использован отдельно для управления тремя шаговыми электродвигателями. Возможность задания режимов движения штока через интерфейс программы управления, в т.ч. с помощью пользовательских сценариев. |
| Напряжение питания: | 220 В (управляющее напряжение: 0, +15 (<24) В) |
| Габариты: | Дозатор: 60x90x191 мм (ш-г-в) /без стойки/ 77x122x422 мм /со штатной стойкой/ Контроллер: 138x195x82 мм |
| Масса: | Дозатор: 1.4 кг; Контроллер: 0.8 кг |
Комплектация
| Код | Наименование | Кол-во |
| DT-03-010 | Микродозатор на стойке | 1 |
| DT-03-020 | Автономный контроллер | 1 |
| DT-03-030 | Набор соединительных кабелей | 1 |
| DT-03-040 | Программа управления (для Win32) | 1 |
| ОПЦИОНАЛЬНО: | ||
| VT-04-015 | Сменная передняя панель для конвертации микродозатора в подъемник (см. VT-04) | 1 |
* Управляющий ПК в комплект поставки не включается
Программное обеспечение
Программное обеспечение управления микродозатором — это унифицированная программа для контроля трех шаговых электродвигателей. Она предсталяет собой 32-разрядное приложение Windows и работает в операционых системах Windows XP SP2 и выше.
В программе предусмотрены установка скорости движения, диапазона перемещения (в шагах электродвигателя или мм), задание направления движения.
Может быть использовано для управления тремя шаговыми электродвигателями, что, например, позволяет при дополнительной комплектации платформой XY-перемещения автоматизировать перемещения по трем осям.
Альтернатива унифицированной программе управления — использование программы управления устройством для нанесения пленок методом Ленгмюра-Блоджетт, предоставляющей возможность задания пользовательских сценариев работы механизма.
Минимальные требования к управляющему персональному компьютеру (в комплект не включен): Celeron® 1.7 GHz, RAM 128 MB, HDD 40 GB, VRAM 64 MB, monitor 1024x768x32 bit, MS Windows® XP SP2, free USB port.
